在CAE仿真的前处理流程中，一个普遍困扰工程师的问题是：为何不同软件的操作逻辑存在显著差异——部分软件支持先设置边界条件与材料属性，再进行网格划分；而另一些则要求必须先完成网格划分，才能开展后续参数设置？这一流程差异并非设计疏漏，其核心逻辑与网格能否继承实体设置直接相关，同时也是软件对不同用户群体的精准适配。

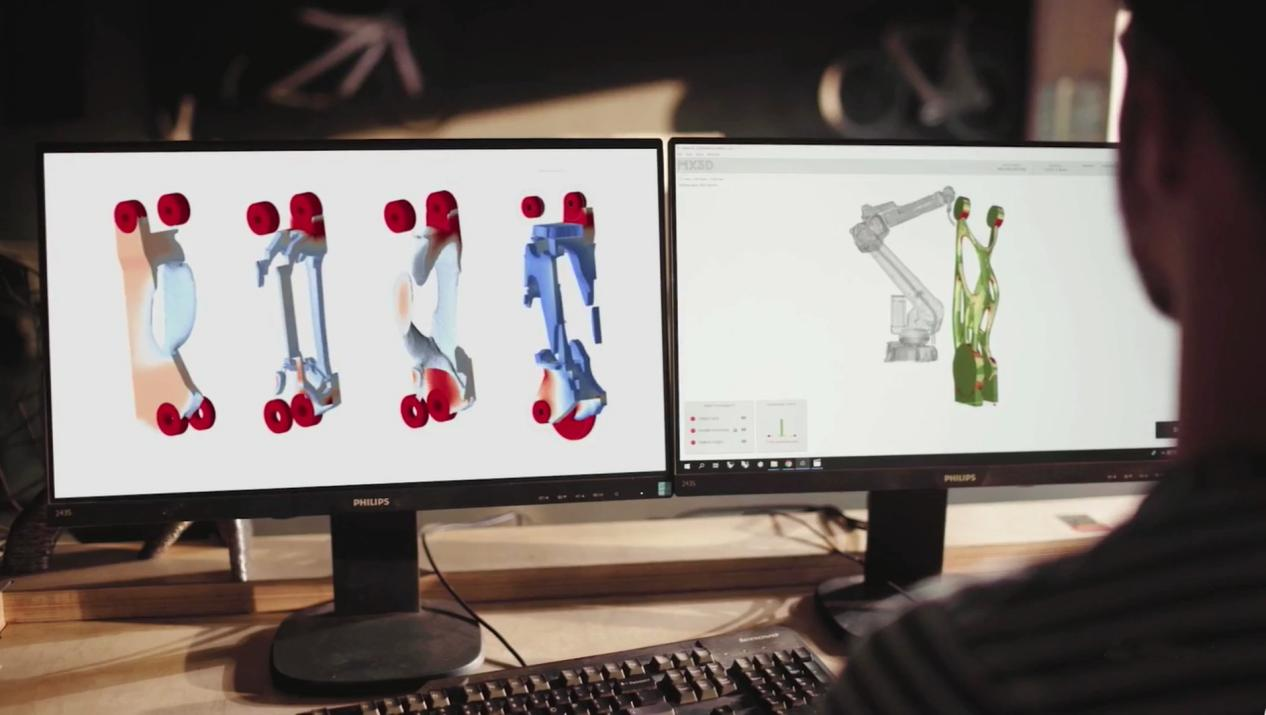

CAE仿真
两种流程的本质区别，在于网格与实体模型之间的属性关联能力。对于支持“网格继承实体设置”的CAE软件，几何实体与网格单元之间存在明确的拓扑关联，工程师在实体模型阶段定义的材料参数、约束条件、载荷类型等信息，在后续划分网格时，会通过拓扑关系自动传递给对应的单元与节点。这种设计下，“先设边界与材料属性，后划网格”成为自然选择，实体阶段的所有设置最终都会准确映射到网格上。
而对于不支持该继承功能的软件，几何实体与网格是相互独立的存在，网格生成后无法关联前期在实体上的任何设置。因此，必须先完成网格划分，再在可视化的网格模型上手动施加边界条件与材料属性，才能确保这些关键参数被求解器识别。但无论采用哪种流程，都需明确核心原则：只有网格是参与计算的最终载体，实体阶段的所有设置，本质上都是为了让网格获得准确的计算依据，只是传递路径不同而已。
这一流程设计差异，实则是软件厂商对不同用户需求的精准回应。“先设边界与材料属性，后划网格”的模式，更贴合专业人士的使用场景。资深工程师熟悉仿真原理、几何拓扑关系与项目核心需求，在实体阶段即可精准定义关键参数——不仅能避免网格生成后重复调整的冗余操作，还能通过拓扑关联确保属性分配的一致性，尤其适用于复杂装配体、多物理场耦合、高精度仿真等场景，大幅提升前处理效率与结果可靠性。
而“先划网格，后设边界与材料属性”的模式，则更侧重照顾入门选手。新手用户往往对拓扑关系、属性继承逻辑等专业知识不够熟悉，先通过自动网格划分获得直观的单元模型后，再点对点地施加约束与载荷、分配材料属性，操作更简单直接，能有效降低学习门槛，帮助新手快速完成简单零件静力学分析、刚度校核等基础仿真任务，建立实操信心。
从工程实操角度来看，流程选择并无绝对优劣，关键在于匹配项目需求与用户能力。对于精度要求高、结构复杂的仿真项目（如航空发动机叶片强度分析、汽车碰撞仿真），优先选择支持属性继承的软件，采用“先设参数后划网格”的模式，可通过实体参数化设置实现网格细化后属性的自动更新，减少出错概率；而对于快速验证、结构简单的仿真需求（如小零件的受力分析），入门级软件的“先划网格后设参数”模式，能以更简洁的操作完成目标。
需要特别提醒的是，无论采用哪种流程，网格质量都是仿真结果可靠性的核心前提。即便前期参数设置再精准，若网格存在畸变、重叠、节点错乱等问题，仍会导致计算收敛失败或结果失真。因此，在关注流程差异的同时，更需重视几何清理、网格参数优化等基础工作。
理解这一底层逻辑后，工程师可根据自身专业水平与项目场景，灵活选择合适的CAE软件与操作流程，实现效率与精度的平衡。你在实操中是否遇到过属性继承失败、边界条件施加异常等问题？欢迎分享具体场景，共同探讨解决方案。
