在 CAE 仿真分析中，网格质量直接决定仿真结果的准确性与求解效率，而 HyperMesh 作为工业界主流的前处理软件，其网格划分的规整度是工程师关注的核心问题。实际操作中，网格不规则（如畸变率超标、单元扭曲、节点重叠等）频发，不仅影响求解收敛性，还可能导致仿真结果失真。

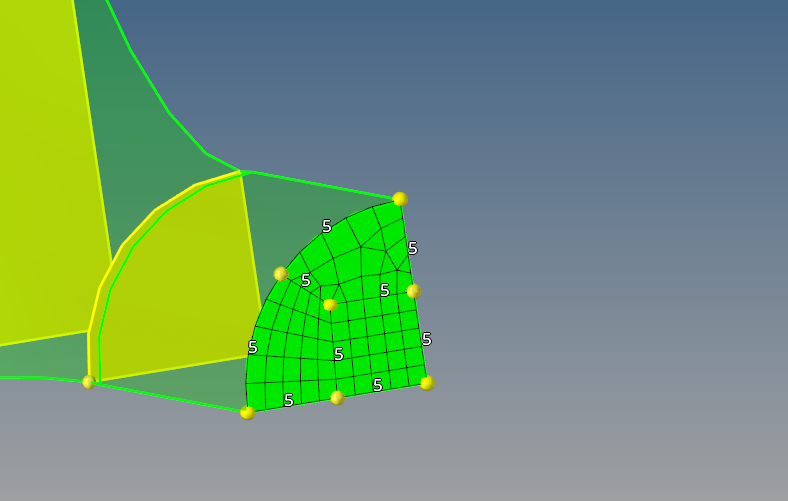

CAE仿真分析
网格不规则的成因
（一）模型导入：源头数据存在缺陷
模型导入是网格划分的第一步，也是问题频发的环节。一方面，不同 CAD 软件（如 SolidWorks、UG）的建模规范、文件格式存在差异，导出的 STEP、IGES 文件可能携带冗余信息（如多余曲面、细小特征），或出现几何拓扑错误（如曲面缝隙、重叠边）；另一方面，部分工程师为追求建模速度，忽略了仿真前处理的兼容性，如模型包含过小的圆角、窄缝、薄壳结构，这些特征会导致网格划分时单元被迫拉伸、扭曲，形成不规则网格。
（二）几何清理：预处理环节不到位
几何清理是 HyperMesh 前处理的关键步骤，也是最容易被忽视的环节。若未对导入模型进行充分优化，残留的几何缺陷会直接传递至网格阶段：一是未修复曲面缝隙、孔洞等问题，导致网格划分时单元无法连续生成，出现断裂或扭曲；二是未抑制细小特征（如直径小于网格尺寸的孔、高度小于单元厚度的凸台），这些特征会迫使软件生成极小的单元，破坏整体网格的均匀性；三是未合并重复节点、重叠边，导致单元连接关系错乱，出现畸形单元。
（三）网格参数设置：参数匹配度不足
网格参数设置直接影响单元的生成质量。常见问题包括：一是全局网格尺寸与模型特征不匹配，如采用过大的网格尺寸划分复杂结构，导致单元无法贴合曲面轮廓，出现拉伸变形；二是未合理设置网格控制参数，如未开启 “单元质量检查”“网格平滑” 功能，或对关键区域未单独设置细化策略，导致整体网格质量参差不齐；三是单元类型选择不当，如在曲面结构中误用实体单元，或在应力集中区域使用低阶单元，加剧网格不规则问题。
（四）算法特性：软件算法的局限性
HyperMesh 的网格划分算法虽强大，但仍存在一定局限性。其自动网格划分依赖于几何模型的规整度，对于复杂曲面、非流形几何，算法可能无法自适应生成理想单元，导致部分区域出现畸变单元；此外，不同网格生成算法（如自由网格、映射网格）的适用场景不同，若未根据模型结构选择合适算法（如在规则结构中误用自由网格），也会导致网格不规则。
HyperMesh 网格不规则问题的本质，是模型质量、预处理流程、参数设置与算法特性的不匹配。工程师在实际操作中，需从源头规范模型导入，重视几何清理的精细化，科学设置网格参数并适配合适的算法，同时结合手动优化工具，即可有效提升网格质量。
网格划分是 CAE 仿真的基础，高质量的网格是精准仿真的前提。你在使用 HyperMesh 时是否遇到过特定类型的网格问题（如六面体网格划分困难、薄壳结构网格扭曲）？欢迎分享具体场景，我们将针对性给出解决方案。
