摘要
X光成像通常基于Talbot效应和光栅的自成像。 遵循N. Morimoto等人的工作，我们选择了三种类型的相位光栅，分别是交叉型，棋盘形和网格图案。 在本案例中，光栅被用于单光栅干涉仪中，建模为仅相位透射函数（因为X射线波长远小于光栅周期），并在VirtualLab Fusion中我们还检查了其自成像。

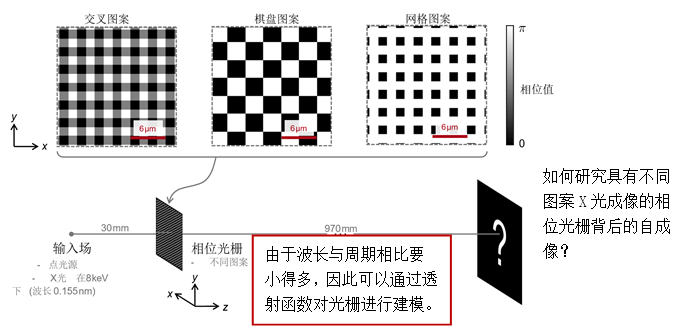

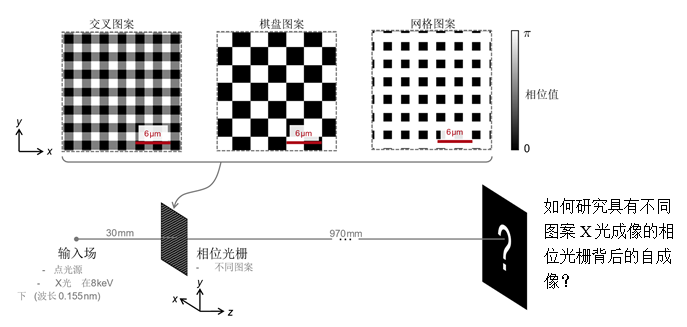

建模任务
系统参数来自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

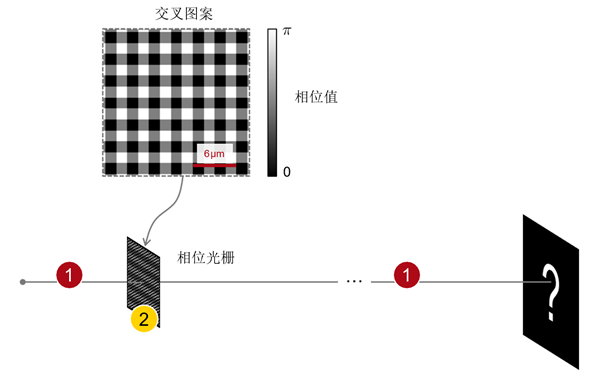

交叉图案相位光栅
系统参数来自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

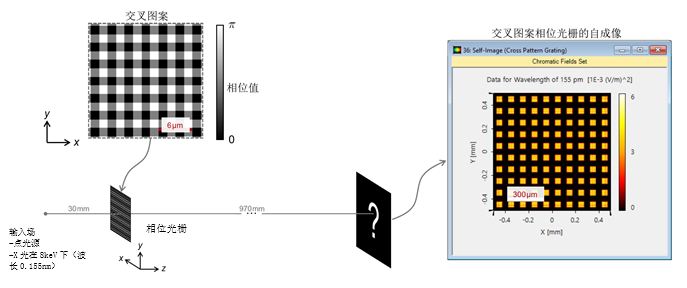

交叉图案相位光栅

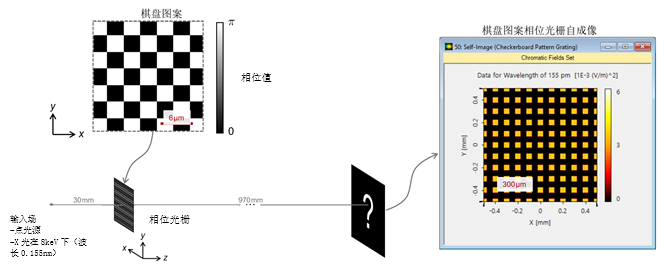

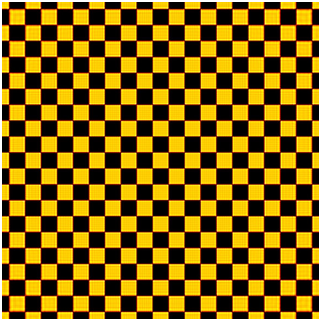

棋盘图案相位光栅

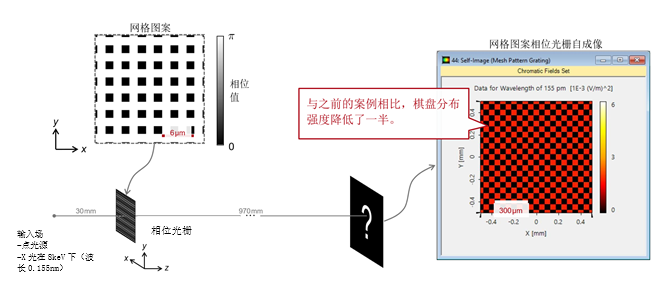

网格图案相位光栅

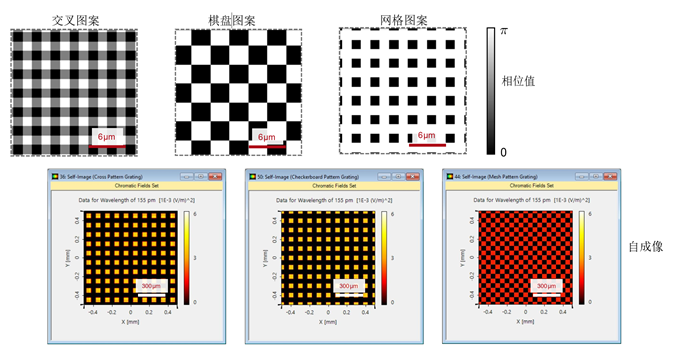

不同案例对比
走进VirtualLab Fusion
VirtualLab Fusion工作流程

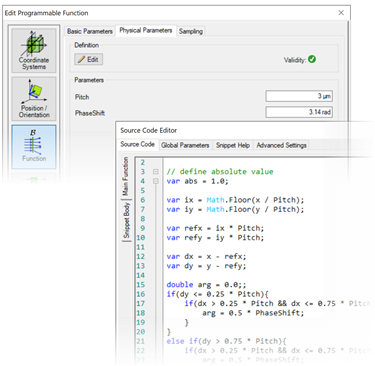

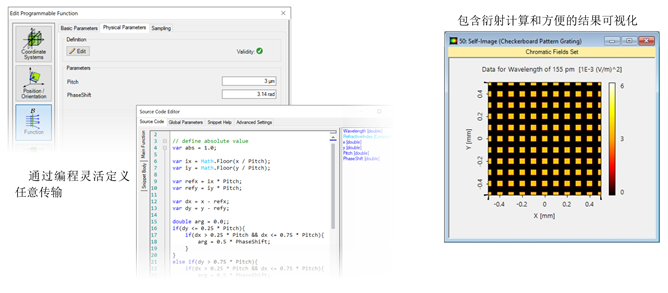

•指定或自定义透射函数
−如何使用可编程功能和示例(圆柱透镜)[用例]
•选择合适的探测器进行光场可视化
−电磁场探测器[用例]
•设置恰当的傅立叶变换
−傅立叶变换设置–实例讨论[用例]

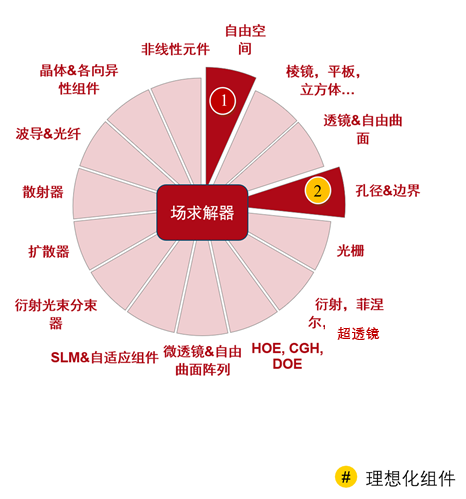

VirtualLab Fusion技术
