在HyperMesh前处理流程中，圆柱壳单元因结构的曲面特性与几何精度要求，常出现网格划分失败的情况。这类问题并非单一因素导致，而是与几何模型质量、单元参数设置、软件操作逻辑等多维度相关，需从根源逐一排查。

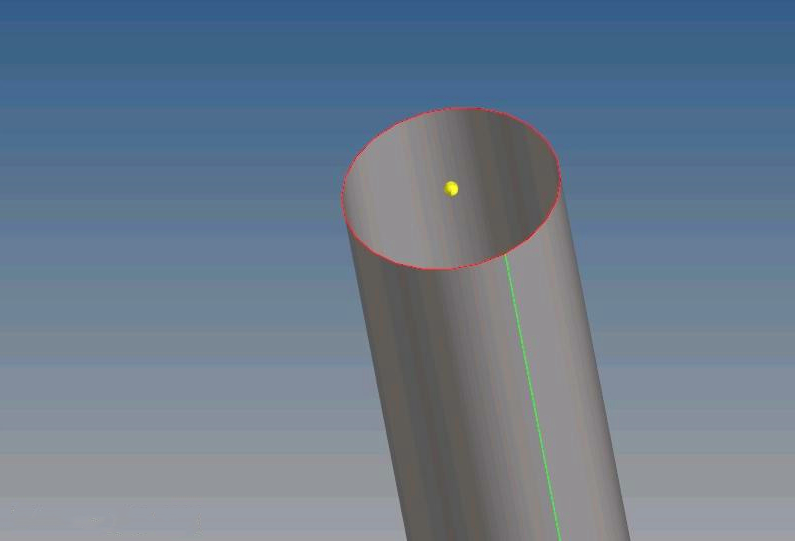

HyperMesh圆柱壳单元
一、几何模型质量缺陷：网格划分的基础障碍
圆柱壳单元的网格划分依赖高质量的几何模型，若原始模型存在以下问题，会直接导致划分失败：
1. 几何拓扑错误：圆柱壳的母线与圆周曲线衔接处存在“重叠面”“缝隙”或“非流形边”（如三条边共用一个顶点），HyperMesh无法识别连续的几何边界，进而无法生成连续网格；部分圆柱壳模型因建模软件（如CAD）导出格式兼容问题（如STEP文件丢失曲面精度），曲面被拆分为碎片化小面，破坏了圆柱壳的整体几何连续性。
2. 几何精度不达标：圆柱壳的半径、壁厚等关键尺寸存在“微小特征”（如壁厚远小于半径，或局部存在0.1mm以下的凸起/凹陷），HyperMesh在网格离散时，微小特征会导致单元尺寸与几何比例失衡，触发“单元扭曲超限”或“节点重合”报错；此外，圆柱壳两端的端面与侧壁垂直度偏差过大，超出软件默认的几何容错范围（通常为1e-6），也会导致网格生成逻辑中断。
3. 几何类型定义错误：若将圆柱壳的“曲面”误定义为“实体”，或未正确设置“壳单元依附的几何面”，HyperMesh会混淆单元类型（如试图用实体单元逻辑划分壳单元），最终导致划分失败。
二、单元参数设置不当：与圆柱壳特性不匹配
HyperMesh中壳单元的参数设置需与圆柱壳的结构特性适配，参数偏差是划分失败的核心诱因：
1. 单元尺寸与网格控制矛盾：圆柱壳的圆周方向需生成“均匀扇形单元”，若设置的“全局单元尺寸”过大，会导致圆周方向单元数量不足（如仅生成2-3个单元），单元角度超过15°，触发“单元AspectRatio（长宽比）超限”（壳单元通常要求长宽比≤5）；若为追求精度设置过小的单元尺寸，而未开启“网格密度过渡”功能，会导致圆柱壳两端与其他部件衔接处单元密度突变，出现“单元尺寸不连续”报错。
2. 壳单元属性定义错误：未正确选择“壳单元类型”（如误用2D实体单元代替壳单元，或选择不支持曲面划分的线性壳单元），或“壳单元厚度方向定义错误”（如厚度方向与圆柱壳径向冲突），HyperMesh无法识别单元的受力与几何关联，直接拒绝生成网格；此外，未设置“圆柱壳的中性层位置”，导致单元节点偏离几何曲面，也会引发划分失败。
3. 网格质量标准过严：若在“QualityCriteria”中过度提高网格质量阈值（如将单元扭曲度公差设为0.1，远低于默认的0.5），即使生成的网格满足工程需求，也会因软件判定“质量不达标”而拒绝输出；尤其圆柱壳的曲面区域，单元不可避免存在轻微扭曲，过严的标准会直接触发报错。
HyperMesh圆柱壳单元
三、软件操作逻辑疏漏：流程与功能使用偏差
HyperMesh的网格划分需遵循“几何清理→参数设置→网格生成”的流程，操作疏漏会导致流程中断：
1. 几何清理步骤缺失：未对圆柱壳模型执行“几何修复”操作（如使用“heal”功能修复缝隙、“deletesmallfaces”删除微小特征、“mergenodes”合并重合节点），直接进入网格划分环节，原始几何缺陷会被软件放大，导致划分失败；部分工程师跳过“几何检查”（Tools→CheckGeometry），未提前发现几何拓扑错误，直到网格划分时才触发报错，增加排查难度。
2. 网格生成方式选择错误：圆柱壳的曲面网格需用“Automesh（自动网格）”并勾选“Usesurfacecurvature（使用曲面曲率）”功能，若误用“ManualMesh（手动网格）”或未开启曲率适配，软件会按“平面网格逻辑”划分曲面，生成的单元会出现“严重扭曲”；此外，在“MeshControl”中未对圆柱壳的圆周方向设置“单元数量控制”，导致软件随机分配单元数量，无法满足圆柱壳的几何对称性要求。
3. 软件版本与兼容性问题：低版本HyperMesh（如2021版及以下）对复杂曲面的网格划分算法支持不足，处理大尺寸圆柱壳（如直径＞1m）时易出现“内存溢出”；若模型中包含其他软件（如Abaqus、ANSYS）导出的几何特征，格式转换过程中丢失的“网格控制参数”（如种子点设置），也会导致HyperMesh无法识别网格生成逻辑。
四、排查与解决：针对性突破圆柱壳网格划分难题
针对上述问题，可按“几何→参数→操作”的顺序排查，高效解决划分失败：
1. 优先修复几何模型：使用HyperMesh的“GeometryCleanup”模块，依次执行“healgaps”（修复缝隙）、“deletesmallfeatures”（删除微小特征，建议阈值设为单元尺寸的1/5）、“checktopology”（检查拓扑错误）；对圆柱壳的关键尺寸（如半径、壁厚）进行几何验证，确保尺寸偏差在软件容错范围内；若模型来自外部CAD，建议导出为“IGES”格式（比STEP格式更保留曲面精度）。
2. 适配圆柱壳的单元参数：设置“全局单元尺寸”时，确保圆柱壳圆周方向单元数量≥12（即单元角度≤30°），并开启“MeshGradation（网格过渡）”，过渡比设为1.2-1.5；选择“四节点线性壳单元（如S4）”或“四节点二次壳单元（如S4R）”，确保单元支持曲面划分；在“ShellSection”中正确定义厚度方向（沿圆柱壳径向）与中性层位置（通常为几何曲面中心）。
3. 规范软件操作流程：划分前必须执行“几何检查”，确认无拓扑错误后再进入网格生成；圆柱壳曲面划分时，选择“Automesh→Surface”，勾选“Usecurvature”与“Biasing（偏置）”（圆周方向单元尺寸均匀，轴向可按需求偏置）；若出现质量报错，可暂时降低“QualityCriteria”中的“扭曲度”“长宽比”阈值（工程上壳单元扭曲度≤0.3、长宽比≤8即可满足需求），待网格生成后再局部优化。
HyperMesh圆柱壳单元网格划分失败，本质是“几何质量、参数设置、操作流程”三者与圆柱壳曲面特性不匹配的结果。工程师需从“先修几何、再调参数、规范流程”的逻辑出发，结合HyperMesh的几何修复与网格控制功能，针对性解决问题——既要关注圆柱壳的曲面连续性与尺寸精度，也要确保单元参数适配其结构特性，最终实现高效、高质量的网格生成，为后续CAE仿真分析筑牢前处理基础。
