导读：电气柜三维布线，是指在三维空间中对电气柜（如控制柜、配电柜、PLC柜）内部的元器件布局与线缆路径规划进行可视化设计和模拟布线的过程。相比传统的二维图纸或经验布线方式，三维布线让电气设计更直观、精确、高效，是实现智能制造和数字化装配的重要手段。电气柜三维布线软件在电气自动化生产中扮演着至关重要的角色，它不仅是设计师手中的得力助手，更是提升设计效率、确保项目精准度的关键工具。以下是软服之家小编为您推荐的电气柜三维布线软件，以便于您的选择与参考。
01
Eplan Pro Panel
💻 制造商
EPLAN 易盼软件
📘 软件介绍

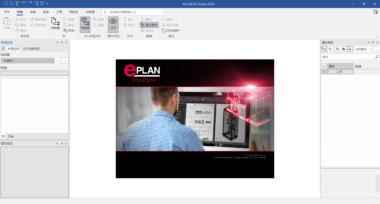

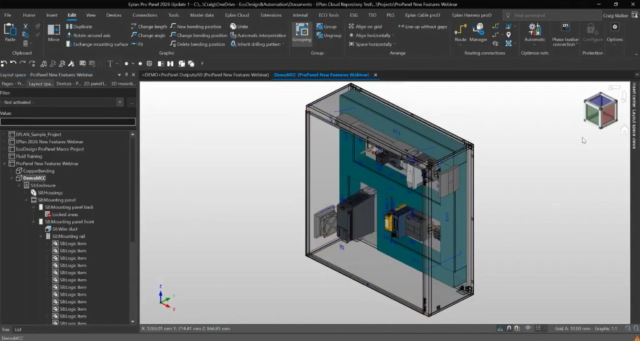

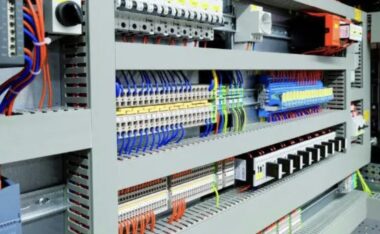

Eplan Pro Panel是一款专注于三维控制柜、开关柜设计的CAE工程软件，由EPLAN公司开发。Eplan Pro Panel 为电气工程师们提供了一个先进的解决方案，旨在实现电气和控制柜布局的精确、高效和一体化。

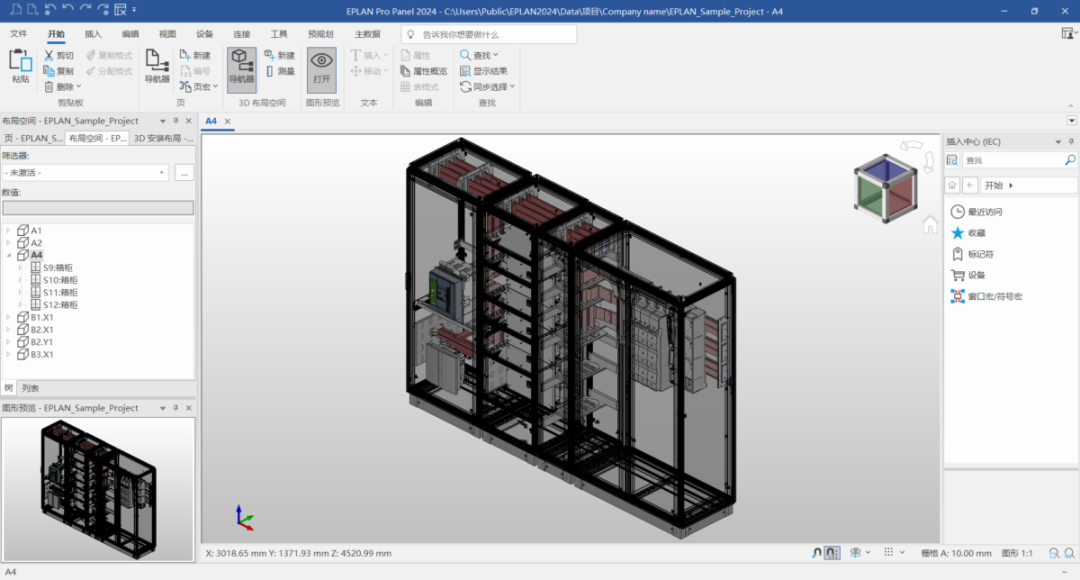

Eplan Pro Panel提供的功能主要包括：电气或流体控制箱柜内的三维布局设计；虚拟的三维布线或布管；数控加工所需数据的自动生成；线缆预装配和自动线缆加工所需数据的提供；三维的配电母线系统与折弯铜排的设计；以及与生产制造流程的完全集成等等。创新性的EPLAN平台，将电气、流体工程设计与三维控制柜的设计、生产与装配的流程完全融为一体。以三维布局的结构为基础，再从原理图中读取布线网络定义和连接信息， EPLAN Pro Panel就能根据就近原则，自动地生成虚拟的三维布线。软件会自动评估质优的布线路径，也会自动检测线槽的槽满度。EPLAN Pro Panel能够极大地提升布线工作效率。
🎯 成功案例
🚀 选型建议
集成度高、智能布线能力强，能自动依据原理图在三维空间中完成线缆路径规划、长度计算与碰撞检测，是复杂电气柜三维布线的旗舰级选择。
02
SolidWorks Electrical 3D
💻 制造商
达索系统 Dassault Systèmes
📘 软件介绍

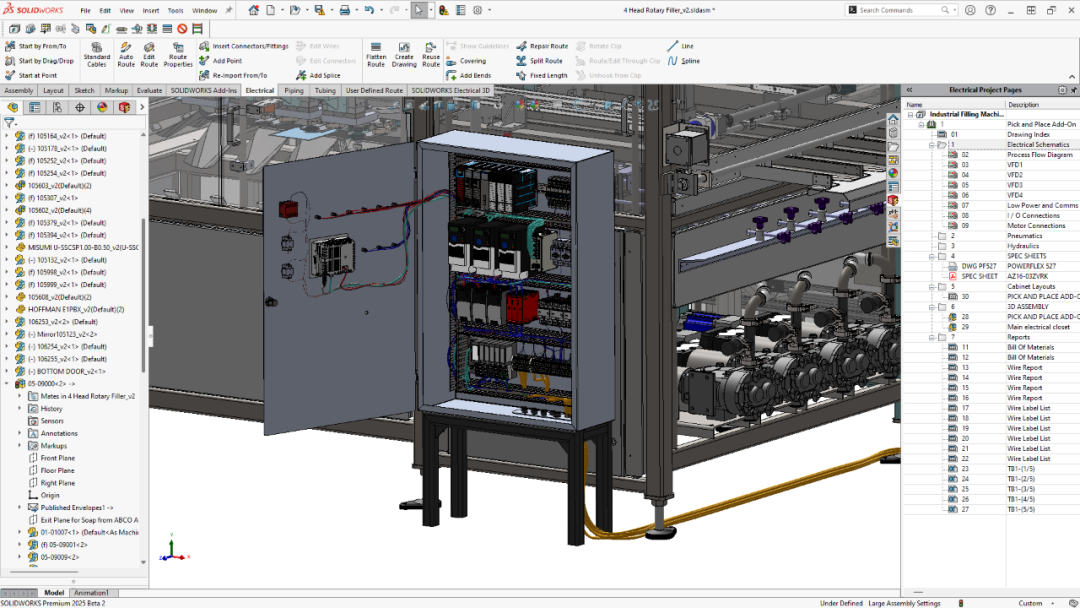

SolidWorks Electrical 3D是一款由 Dassault Systemes 公司开发的基于SolidWorks平台的电气设计软件。它提供了全面的工具集，使用户能够快速、高效地创建和管理复杂的电气系统。

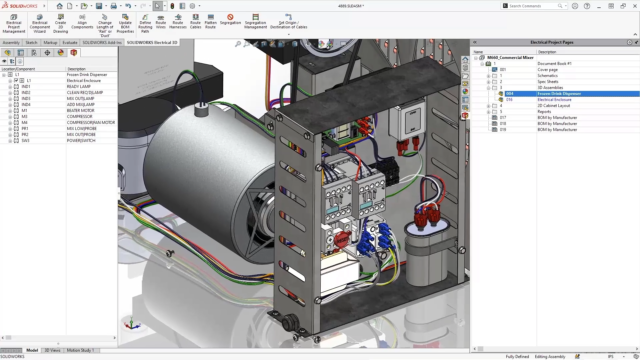

在SolidWorks进行SolidWorks Electrical3D布线时，电线、电缆、线束都可以根据布线路径生成线路。所以在完成智能线槽的绘制后，可以在线槽模型上提前预设好布线路径，在电气3D模拟时就可以根据布线路径，在线槽内生成线路，不需要再绘制布线路径。SolidWorks Electrical能够无缝同步集成电气和机械设计数据，将传统电气设计输出的2D数据升级为3D数据。工程师可以在设计过程中提前做出更好的设计决策，缩短设计周期。3D环境中进行模拟接线，导出的线长数据可以为后期的生产流程优化提供数据基础。
🚀 选型建议
依托SOLIDWORKS强大建模内核，可实时同步原理图数据与三维设备布局，实现真实路径布线与空间校验，适合机电协同和定制化控制柜设计。
03
SEE Electrical 3D Panel
💻 制造商
IGE+XAO | ETAP
📘 软件介绍

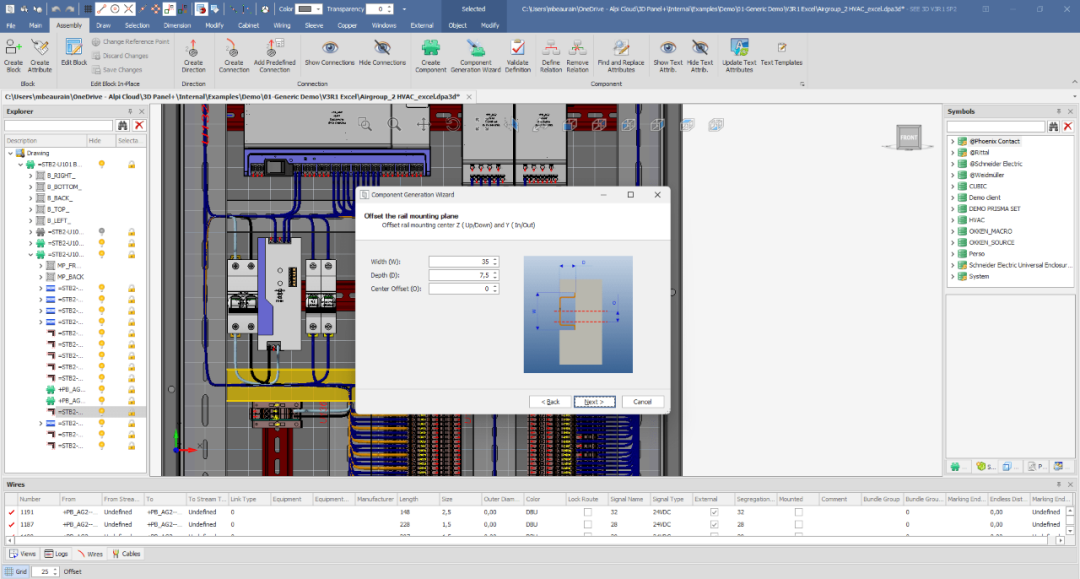

SEE Electrical 3D Panel是IGE+XAO | ETAP旗下的一款电气设计软件，它可以帮助用户设计和绘制三维电气控制面板。SEE Electrical 3D Panel还具有自动布线和电气连接功能，用户可以通过拖放和连接元件来快速布线和连接电气设备。
SEE Electrical 3D Panel能够提供全方位的功能，旨在协助用户创建、修改和渲染 3D Panel模型，连同一系列的特殊工具，如针对布线、控制通道填充水平、碰撞检测、将制造 数据（例如开孔）导出为针对特殊制造机器的特定格式。 SEE Electrical 3D Panel配备有符号数据库，及允许用户在应用中直接从头开始创建面 板 3D 图纸的功能。
SEE Electrical 3D Panel是一款面向电气工程师推出的三维机柜设计模块，能够无缝衔接电气设计软件，快速完成电气柜的线槽、导轨、母线和元器件的布局，一键自动布线，自动生成开孔图，自动输出各类制造BOM，并与加工制造设备集成，为企业降本增效提供助力。
🚀 选型建议
界面友好、易于上手，支持典型控制柜三维建模和基础布线需求，适合中小项目进行可视化布线与线长校核，兼顾效率与成本。
04
SuperHarness
💻 制造商
利驰软件
📘 软件介绍

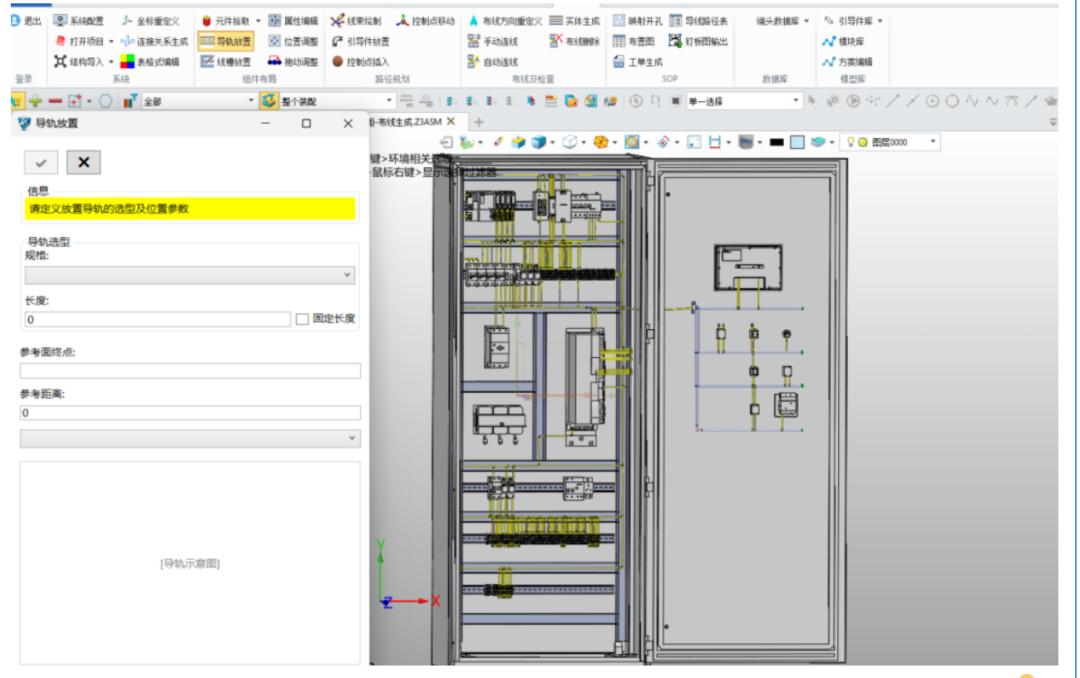

🎯 成功案例
华辰变压器、金冠电气
🚀 选型建议
如果你正在寻找一款性价比高、国产自主、适合控制柜三维布线设计的软件，SuperHarness是目前国产软件中的优质选择。
05
ZUKEN E3.series
💻 制造商
Zuken
📘 软件介绍
ZUKEN E3.series是ZUKEN旗下的一款高效的电子电气系统设计软件，不仅具备自顶向下和自底向上两种设计模式，在电子、电气、液压以及气动系统等领域得到广泛的应用。

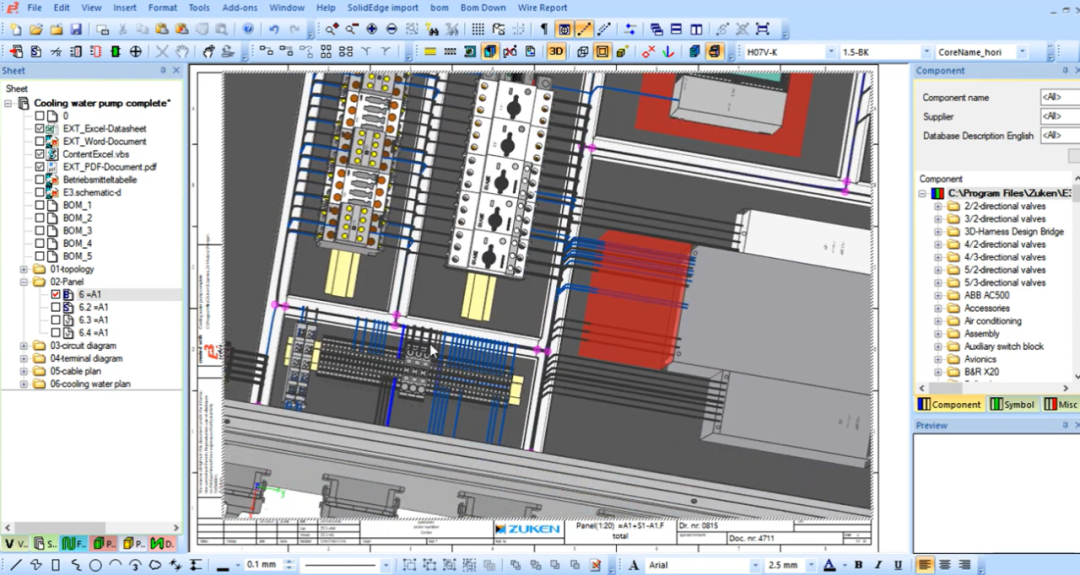

ZUKEN E3.series以E3 Schematic、E3 Panel、E3 CABLE为中心，集成了电气布线设计、电子工程设计、线缆制作设计、机柜设计、流体气体系统设计等模块，所有模块都集成在同一平台下。E3.panel 提供了机柜布局和配线的解决方案。所有E3.series的模块都整合在同一平台下。E3.panel与E3.schematic当然也不例外。E3.panel使用E3.schematic中建立的原理图连接信息与部件库中的物理数据，可快速、简单的实现机柜布局设计。并且通过E3.panel 的3D功能，可在机柜中完美显示布局结果，直观，高效的协助用户进行机柜布局的设计及优化。
🚀 选型建议
基于数据库驱动设计理念，实现精确的3D布线路径追踪与线缆束管理，E3.panel使用E3.schematic中建立的原理图连接信息与部件库中的物理数据，可快速、简单的实现机柜布局设计。
