什么是电气线束设计？

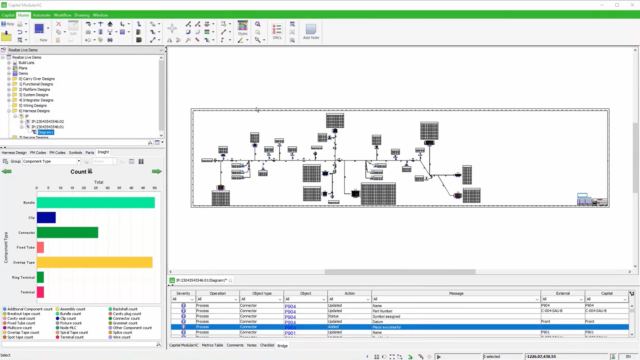

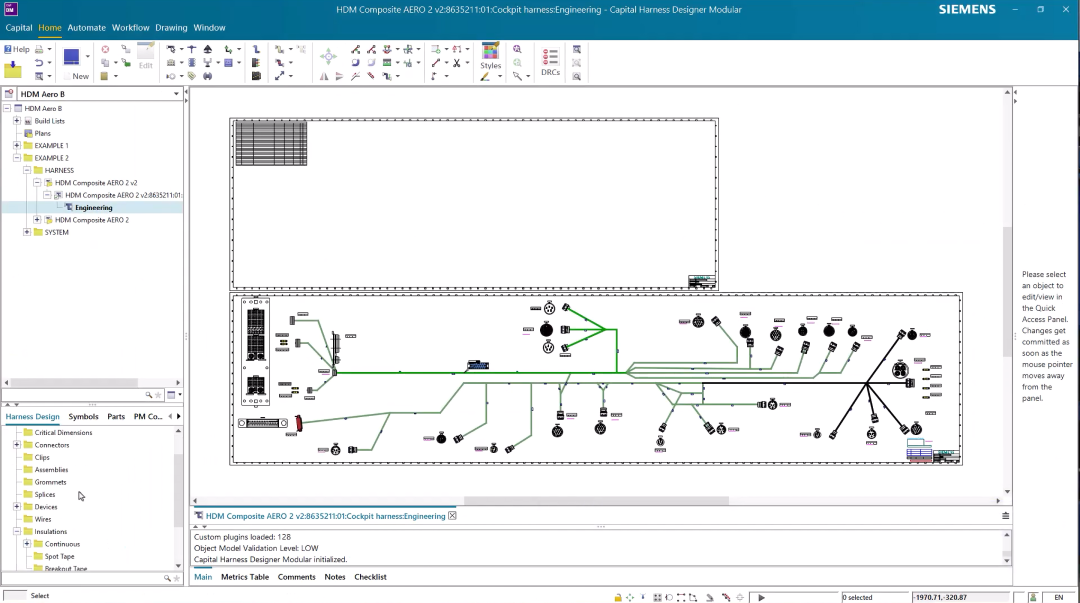

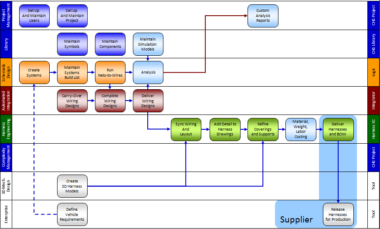

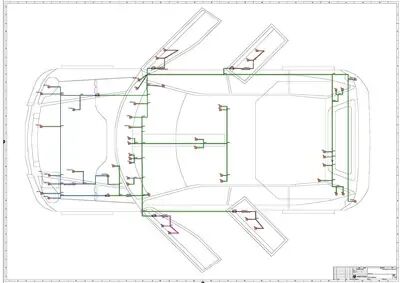

Capital Harness DesignerCapital Harness Designer 是西门子 Capital 产品体系中的专业线束设计软件，在汽车、航空航天等复杂线束项目中较为常见。
它比较突出的地方，是面对复杂线束和多种产品配置时，能够把设计数据统一组织起来。尤其是同一产品存在多个配置的情况下，Capital Harness Designer可以围绕主设计管理不同变体，减少重复建立和维护线束数据的工作。
另外，Capital Harness Designer对设计变更的处理也比较成熟。当机械结构发生变化时，也可以结合相关工程数据追踪这些变化对线束的影响。这类能力对于项目规模较大、产品配置较多的企业会比较实用。
在2512版本中，新增AI设计助手Capital Copilot，支持自然语言辅助设计，并优化大型平台布线和多芯电缆设计能力。

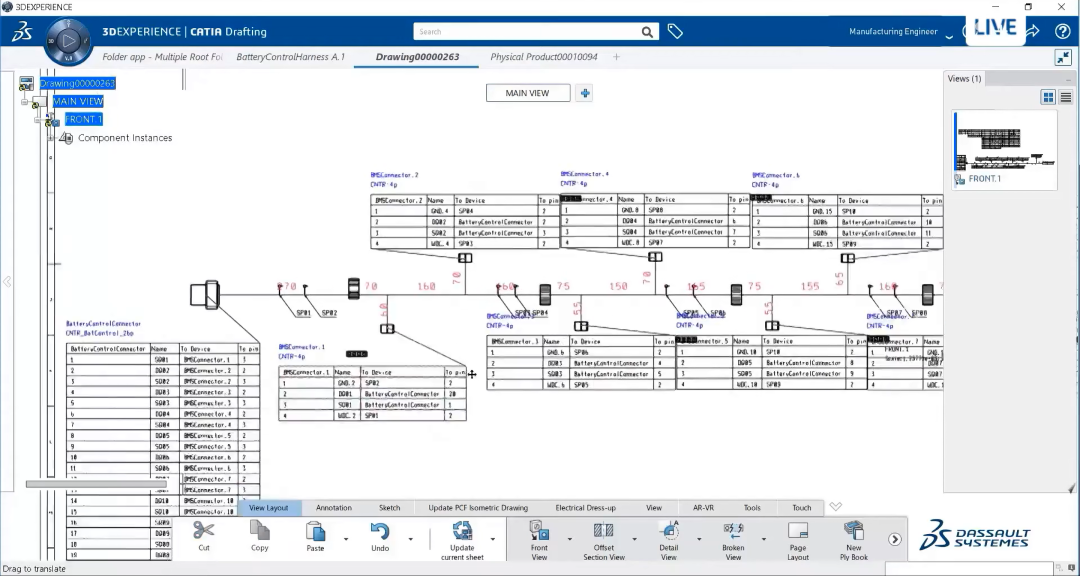

CATIA ElectricalCATIA Electrical 依托CATIA的三维设计环境展开电气和线束设计，这也是它比较鲜明的特点。
它与整车、飞机以及大型装备的三维产品设计结合得比较紧。设计人员可以在产品三维模型中进行线束布置，同时处理连接器、设备、线束路径以及空间关系。
对于空间结构复杂、线束与机械部件关联密切的产品，电气设计可以直接放在数字样机环境中进行。本身已经采用CATIA进行产品开发的企业来说，这种电气与机械设计之间的紧密关联会比较方便。

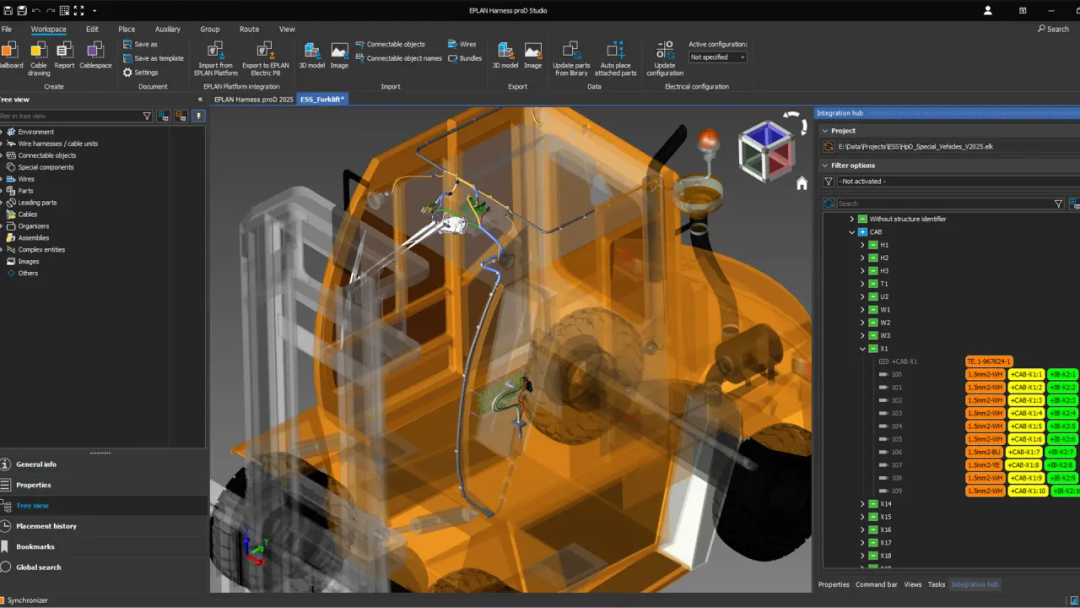

EPLAN Harness proDEPLAN Harness proD 的核心就在三维线束设计与二维图纸自动生成。
软件可以基于三维机械模型进行线缆和线束布置，对路径、长度以及安装空间等进行处理，并将三维设计展平为二维线束图纸和相关文档。
它还可以与EPLAN电气设计数据进行关联，对于已经使用EPLAN进行电气设计，同时又需要把线束放到三维机械环境中进行布置的项目，EPLAN Harness proD能够把电气设计、三维布线和二维制造图纸串联起来。
在2027版本中，新增切割平面和永久高亮，支持附件、线端子图形化放置；同时优化了自动布线、钉板图PDF导出，并加入EPLAN Copilot AI助手。

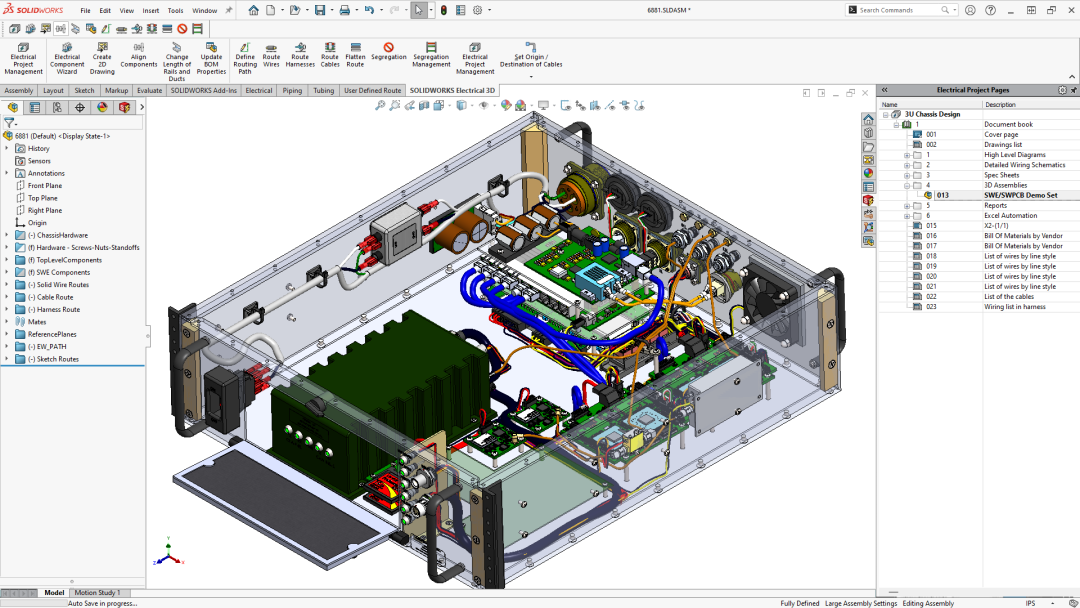

SolidWorks ElectricalSolidWorks Electrical 的特点，是把电气设计与SolidWorks三维机械设计放在同一套产品体系中。
它包含电气原理图设计和3D电气设计功能，电气设计人员可以完成电路和连接关系设计，并将相关电气数据带入SolidWorks三维环境，进行电缆、线束以及相关电气元件的布置。
这种模式在机电一体化产品中比较实用。机械结构、控制系统和电气连接往往需要频繁调整，电气数据与三维模型之间保持关联，可以减少设计过程中反复修改和核对的工作。
在2026版本中，增强了2D/3D协同，支持连接器附件管理、Excel批量导入元件与电缆数据，并优化PDF图纸输出及3DEXPERIENCE电气库管理。
Engineering BaseEngineering Base 特点是采用统一的数据模型，组织电气工程中的设备、连接、导线、线缆、线束等信息。这些数据还可以与原理图、工程文档以及三维设计环境进行关联。
Engineering Base的应用范围并不局限在线束设计。在汽车、轨道交通、船舶、航空航天以及能源装备等领域，都可以用于组织复杂的电气工程数据。
如果从产品定位来看，Engineering Base更接近工程数据和跨专业协同平台，线束设计只是其中一个应用方向。
在2026版本中，强化了电气设备、连接、线缆等工程数据的统一管理，并通过规则化建模和自动校验减少工程数据错误。

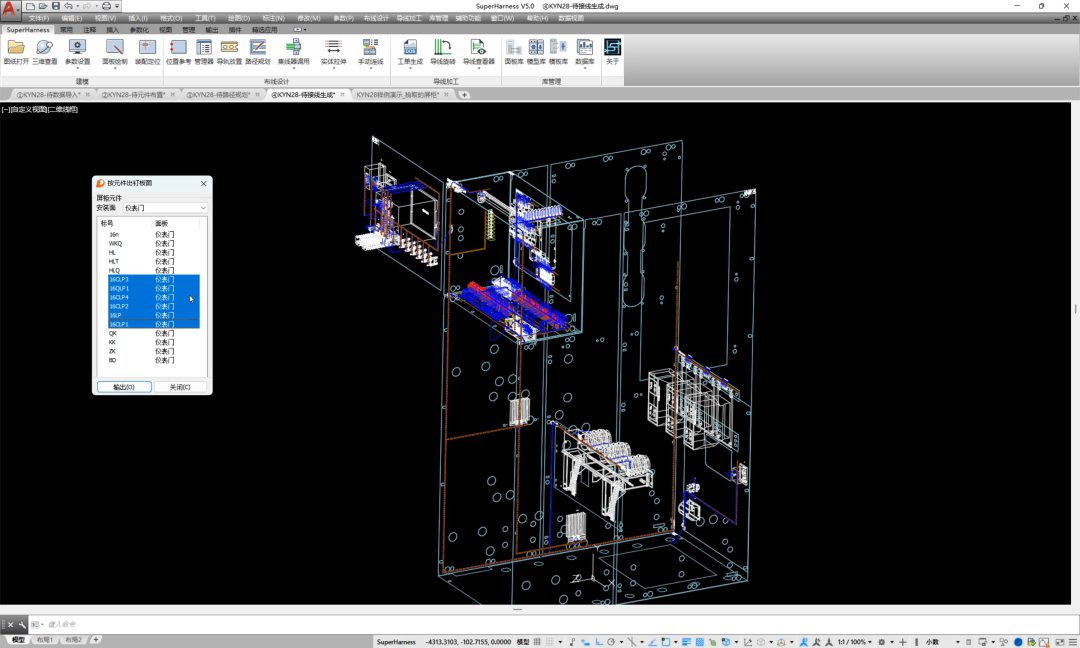

SuperHarnessSuperHarness 是利驰软件推出的国产电气布线与线束设计软件，主要面向配电柜、控制柜、储能柜等成套电气设备。
软件可以根据柜体结构和电气连接关系进行三维布线，完成导线走向、长度等设计，并进一步生成钉板图、导线加工数据以及数控加工代码。
从应用对象来看，SuperHarness与汽车线束设计软件走的是不同路线。它更关注电气柜和成套设备中的柜内导线、二次接线以及制造工艺，这也是它比较有辨识度的地方。
目前SuperHarness也推出了基于中望3D的SuperHarness-3D，将三维建模、布线设计与电气制造进一步结合起来。

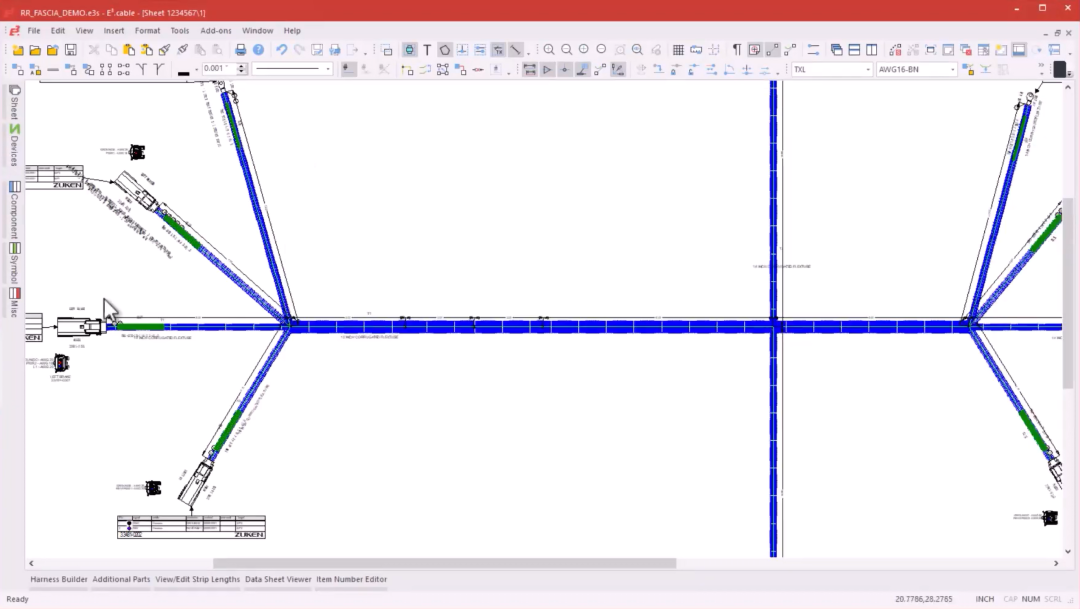

ZUKEN E3.seriesE3.series 提供了E3.cable、E3.topology、E3.formboard等线缆和线束设计工具，分别用于电缆设计、拓扑规划和线束展平。
设计人员可以从连接关系和拓扑规划开始，逐步展开到线束结构和二维展平，对于多分支线束、复杂电缆以及包含屏蔽、双绞等结构的设计，E3.series也提供了相应的设计和文档功能。
在三维设计方面，E3.series可以通过3D Routing Bridge与MCAD环境配合，将电气设计中的线束信息用于三维布线，并继续完成线束展平和相关图纸。
在2026版本中，新增E3.CloudView网页访问，支持浏览项目和设计反馈；同时优化选项与变体管理、多人协作及批量编辑，并改进了E3.RoutingBridge三维布线协同。

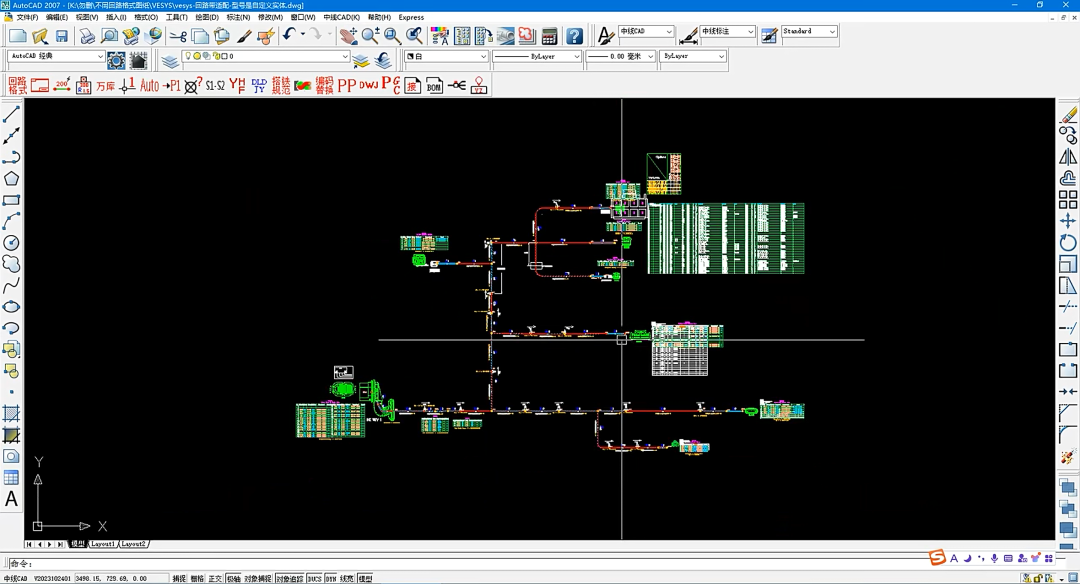

中线CAD中线CAD 是一款国产汽车线束设计软件，基于CAD图形平台开发。主要面向汽车线束二维工程图的设计与处理。
它在传统CAD绘图环境的基础上，加入了针对汽车线束设计的专业功能。软件围绕连接器、回路、导线等线束图纸中的常用对象，提供图纸绘制、连接关系分析、数据统计和图纸检查等功能。
已有CAD图纸中的部分连接器、回路等信息也可以提取和利用，减少设计过程中重复录入数据的工作量。对于以二维线束工程图为主要设计载体的项目，这种基于CAD平台的产品路线比较直接。
每一款软件都有其独特的优势和适用场景。
