【每周微课】Intergraph Smart 3D水平面上的轴网线（Grid Line）显示

本次微课我们进行讨论Intergraph Smart 3D水平面上的轴网线（Grid Line）显示问题。

问题描述

我们在建立轴网时，经常要对水平方向的面（Elevation Plane）进行新增、删除或修改，在做完新增操作后，会发现新增的Elevation Plane虽然和Grid Plane（竖直面）有相交关系，但是在三维建模界面却不显示Grid Line，如下图：

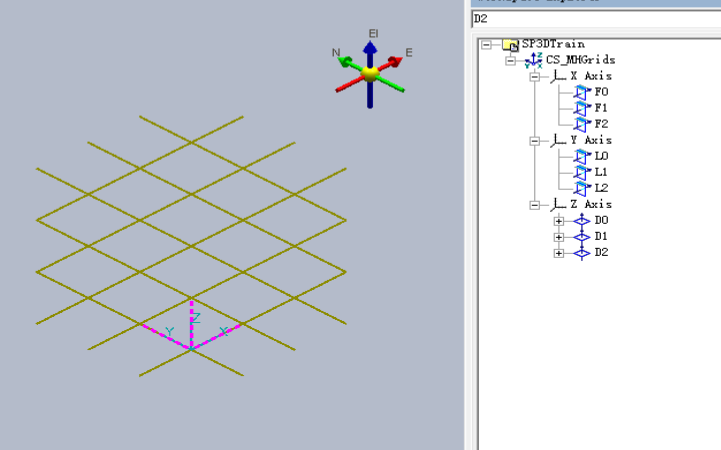

新增Elevation Plane前的轴网状态

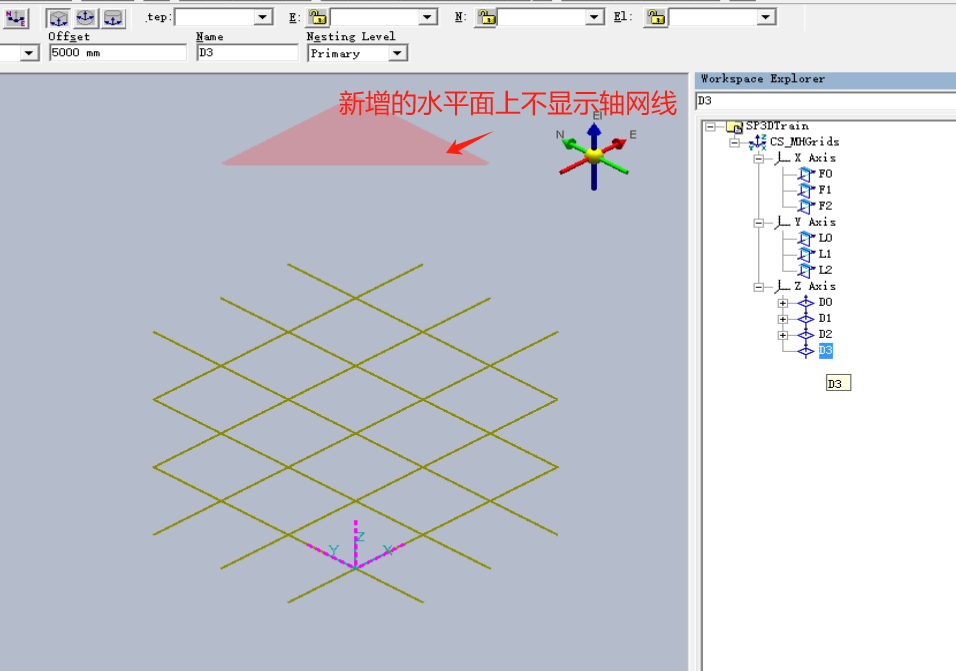

新增Elevation Plane后的轴网状态

之所以会有这种问题产生，是因为当前轴网所在坐标系的Type为MHGrids，如果Type为Grids则会自动显示Grid Line。

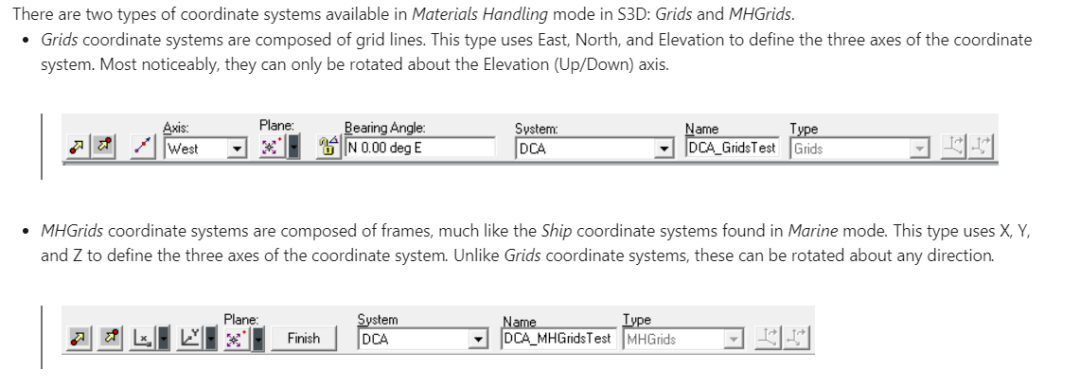

两种类型的坐标系区别如下图：

解决办法

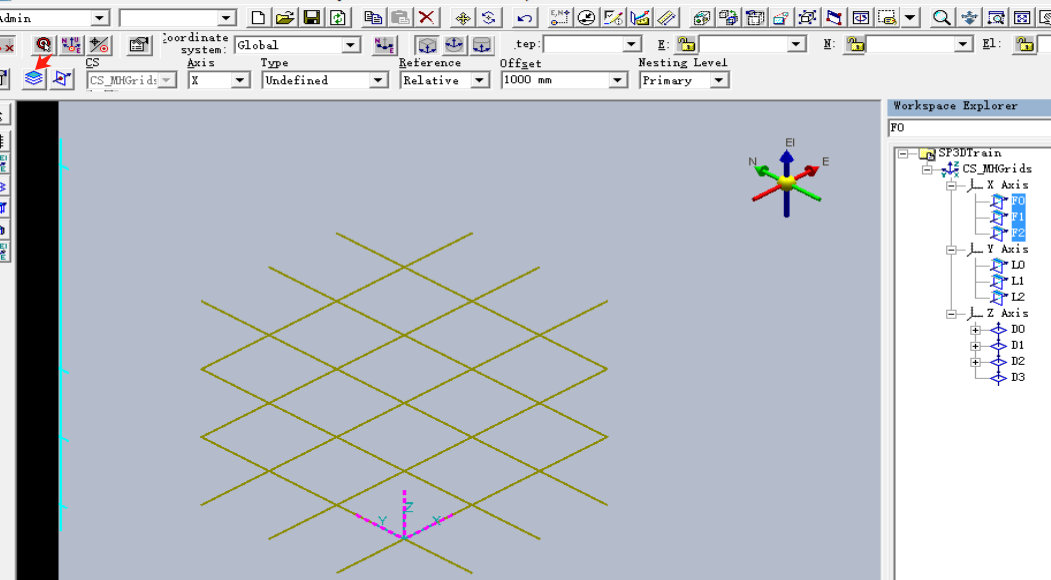

（1）批量选择同方向的Grid Plane，然后点击Elevation Plane Position。

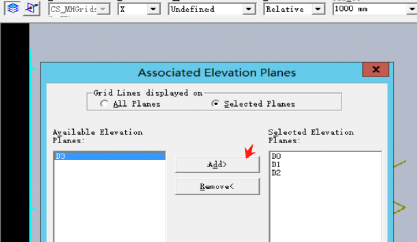

（2）选中新增的Elevation Plane，点击Add添加到Selected Elevation Planes。

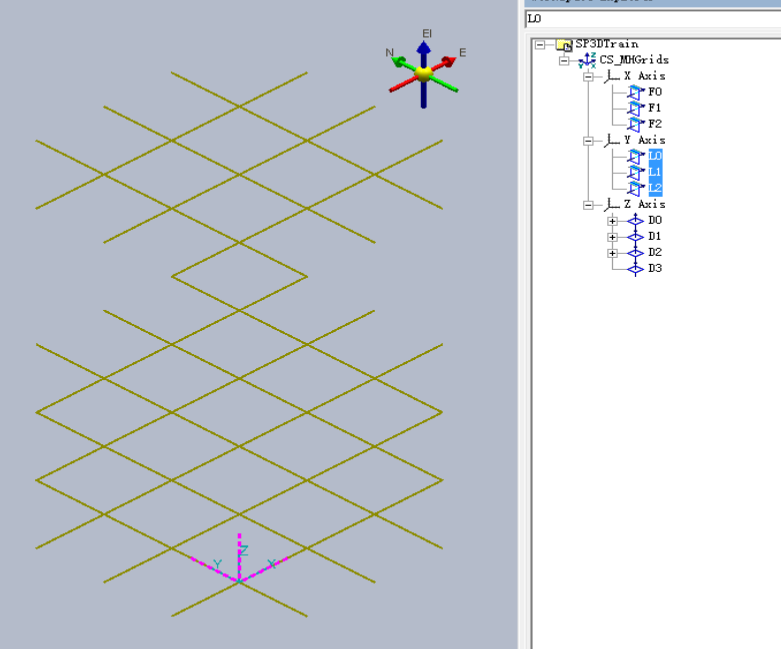

（3）X方向的轴网线添加完成，Y方向的轴网线添加同理，最终效果如下图：

本次问题探讨到此结束。
