BricsCAD BIM 功能模块

平台 CAD 与兼容性

BricsCAD 基于行业标准的 DWG 格式构建,具备完整的命令、脚本、宏与菜单兼容性,用户迁移时无需更换打印机配置、模板、图块与图纸集布局,命令名称、别名与系统变量保持与主流 CAD 软件一致,从而与所有行业的其他 CAD 用户实现最高程度的图纸互通。同时支持 LISP 例程并提供集成开发环境,便于复用既有定制代码,减少重复性绘图任务所耗费的时间。

二维制图

二维制图模块提供熟悉的绘图体验与完整的图形、编辑与图块工具,支持参数和约束驱动、自动参数化、注释与图纸集管理,可快速创建将设计变为现实所需的详细图纸。用户可以对图块库进行统一管理,配合选择、捕捉与跟踪能力提升绘图精度,并通过列印与出图配置输出符合交付要求的图纸成果。

三维建模

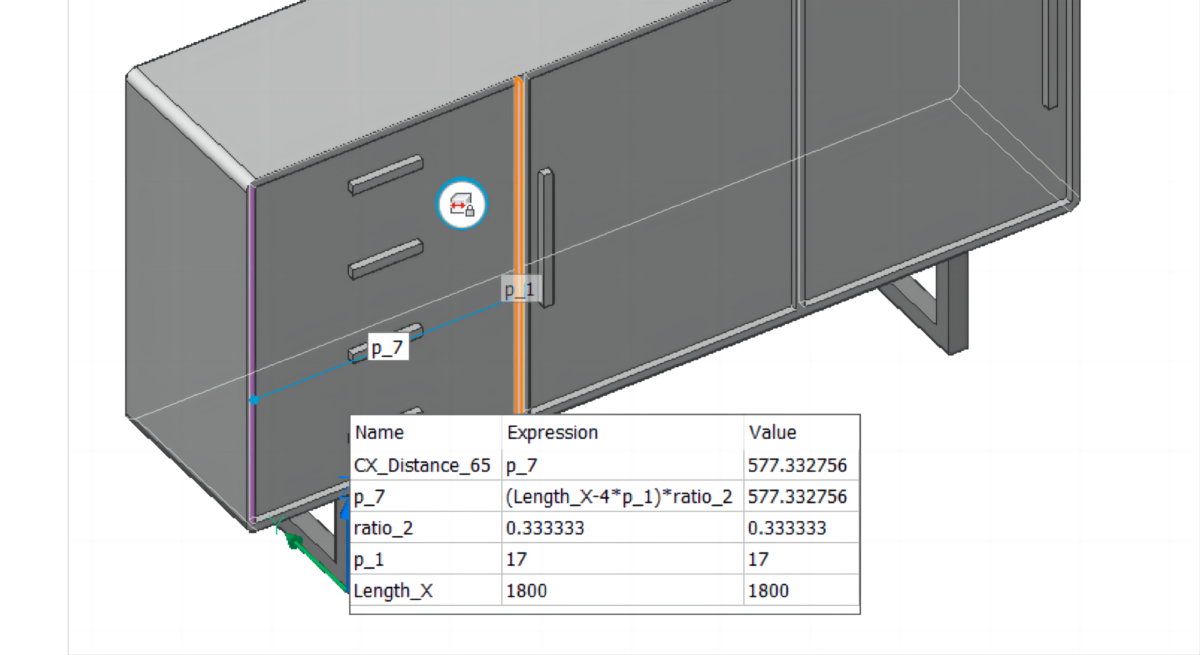

三维模块涵盖多种建模与编辑工具、三维图块与图块库、渲染材质、参数与约束以及自动参数化能力,并提供灵活的绘图视图控制与动画制作功能。设计者可以在同一环境中完成从概念体量到精细构件的建模过程,借助直接建模与历史记录的组合,快速响应方案调整。

土木与测量

该模块面向场地与基础设施设计,提供 TIN 曲面建模、由点云优化的 TIN 表面、Civil 点、TIN 体曲面、等级、对齐方式、纵断面配置与廊道建模等能力,并支持土方面积与体积计算、边界修剪,以及主流土木设计对象数据的读入,便于在统一平台内衔接场地与建筑设计。

点云处理

点云模块支持大规模扫描数据的导入与检示,提供点云编辑、智能点云过滤以及扫描到 BIM 的成套工具,帮助设计者把现场实测数据快速转化为可建模的参照底图。通过按密度、距离与法向等条件过滤,可以在保留关键几何特征的前提下显著降低数据规模,提升后续建模效率。

机械工具集

机械模块提供装配件设计、组件库、物料清单生成、分解视图与装配步骤视图创建、二维视图生成、钣金设计流程、管道设计流程、三维焊接工具箱以及二维机械注释工具,覆盖典型机械产品的设计表达需求,使机械与建筑专业在同一 CAD 平台上协同工作成为可能。

BIM 工具集

BIM 模块提供结构建模与分析模型、项目数据库、建筑场地与楼层组织、参数化建筑组件库、时间表与物料清单管理器以及属性传播机制。它支持原生 IFC 分类与特性、自定义属性、图形覆盖、平面图绘图自定义、BIM 尺寸标注、BIM 自动分类与核心构件生成,并提供线性剖面、BCF 面板与版本控制等协同工具,还可通过脚本接口实现流程自动化。

数据交换与可视化

在数据交换方面,BricsCAD BIM 支持 IFC 的导入与导出、RVT 与 RFA 文件的读入,保证与产业链上下游的开放互通。可视化方面提供渲染材质与动画能力,并支持与实时渲染工具的导出和直接链接,使设计成果能够以更直观的方式呈现给业主与评审方,减少沟通成本。
