JSCAST铸造模流工艺仿真 功能模块

软件概述

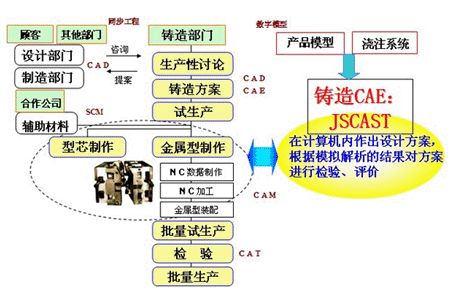

JSCAST 是日本 QUALICA(高力科)开发的铸造专用 CAE 仿真软件,面向铸造行业提供充型、凝固与冷却过程的数值解析,适用于砂型铸造、压铸(高压铸造)、精密铸造、消失模(全模法)铸造、倾斜铸造等几乎全部铸造工艺,并兼容铸铁、铸钢、铝合金、铜合金等多种铸件合金与铸型材料。软件以操作简单、功能齐全、计算速度快为主要特点,帮助铸造工程师预见铸造缺陷、确定应对方案并验证铸造工艺设计。

基本模块

JSCAST 基本模块由前处理、求解器、后处理及材料物性数据库组成。

材料物性数据库

内置超过 200 种材料的物性数据,覆盖铸件合金(铸铁、钢、铝合金等)、铸型材料(金属型、生砂、呋喃树脂砂、人造砂等)以及套筒、冷铁等辅助补缩与激冷材料,方便建立与实际工艺一致的仿真条件。

前处理

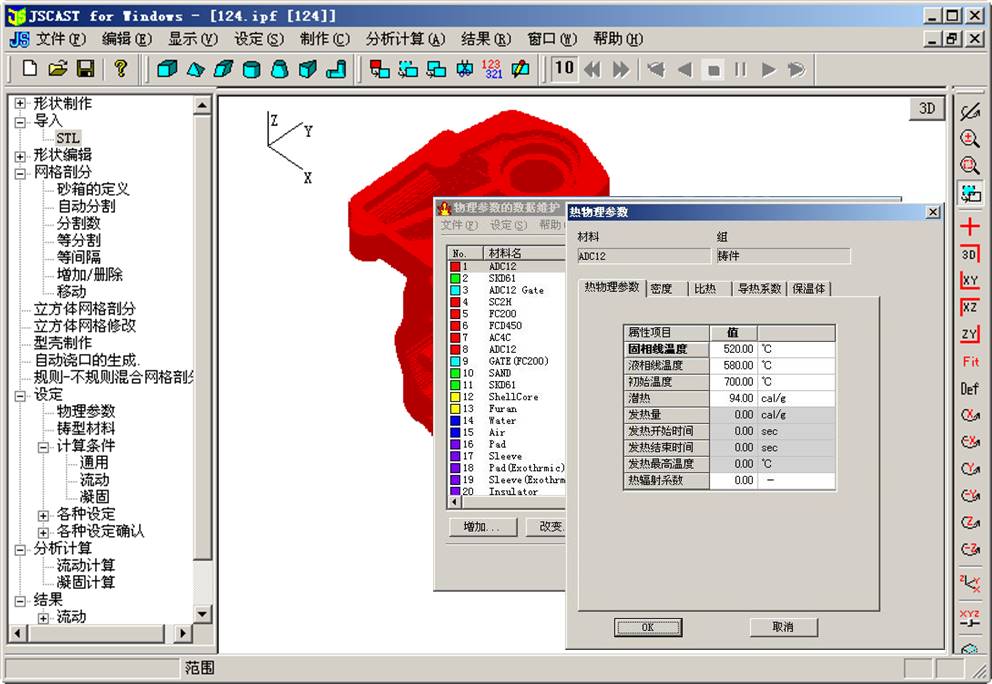

支持导入 3D CAD 生成的 STL 格式数据,也可直接创建基础 3D 几何;可生成均匀或非均匀间隔的网格;并提供利用 P-Q2 图对压射(充型)速度进行可行性检查的功能。

充型与凝固求解器

提供高精度的充型流动与凝固求解,计算中可考虑过滤网、套筒、背压等实际工艺条件的影响。

后处理与可视化

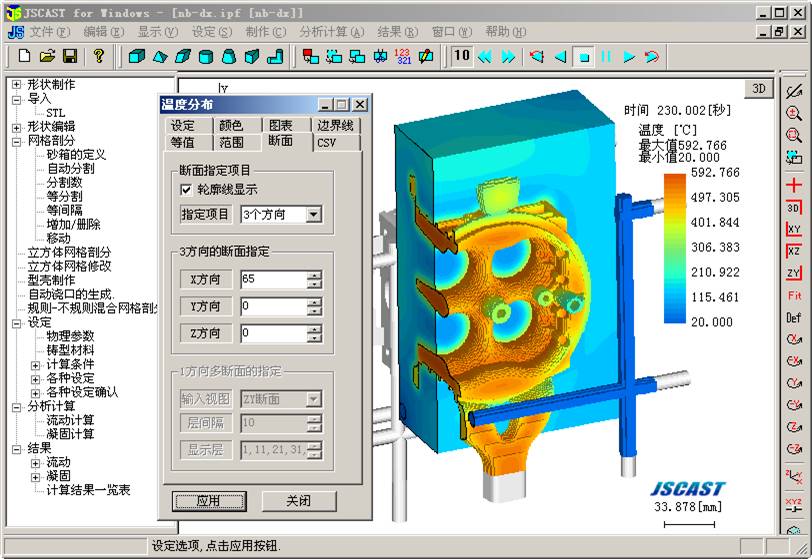

通过动画与剖面显示直观呈现解析结果,便于识别问题区域;支持导入 3D 扫描仪生成的数据参与建模与分析。

缺陷预测能力

缩孔与缩松预测

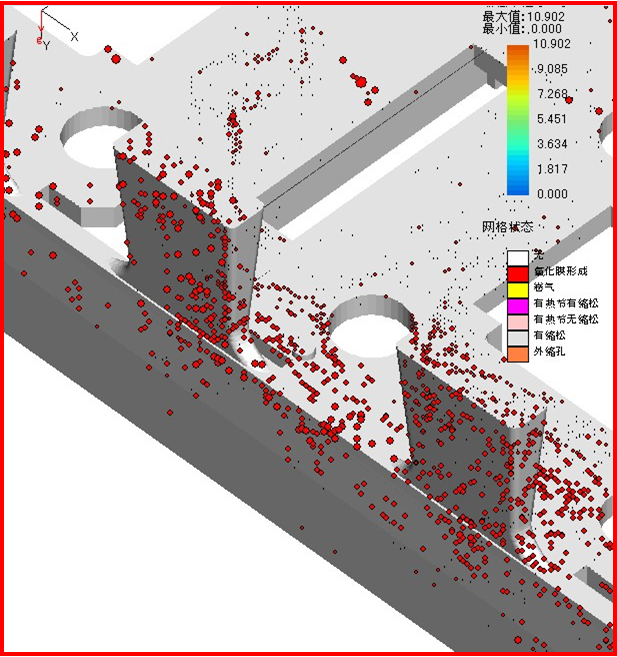

基于凝固时间与温度梯度预测宏观缩孔的发生位置;冒口解析模块可定量预测考虑凝缩收缩、质量补缩及液相和糊状区液面下降的宏观缩孔。

卷气预测

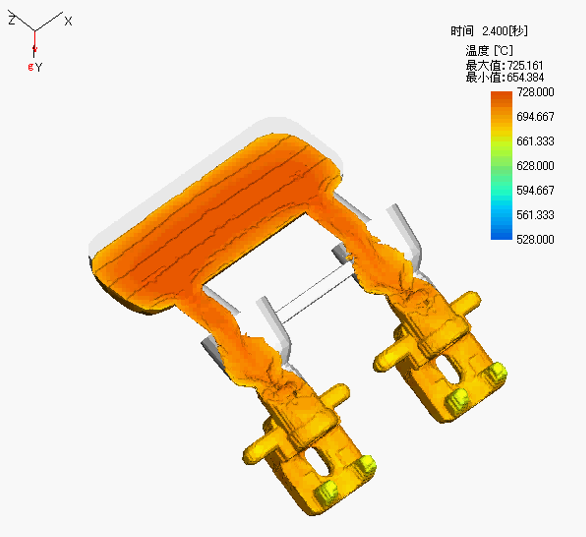

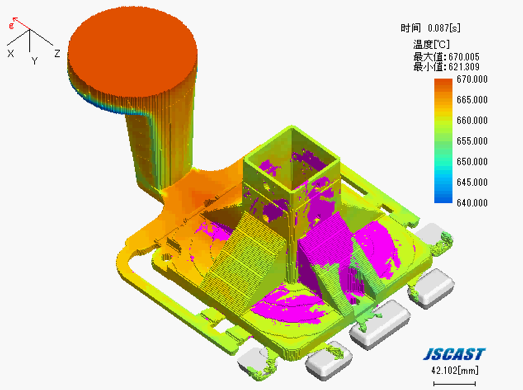

通过温度分布与速度矢量可视化充型过程,结合考虑背压的流动性分析、标记指示与未充填区域分布,简便地预测卷气缺陷。

充填不良与冷隔预测

通过充型形态、温度分布与型腔内气体压力判断充填不良及冷隔的发生位置。

可选模块

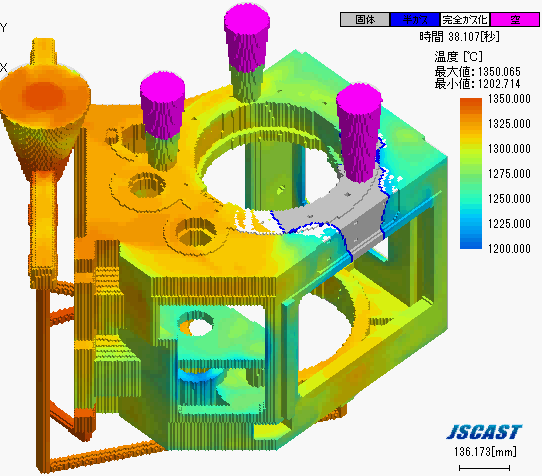

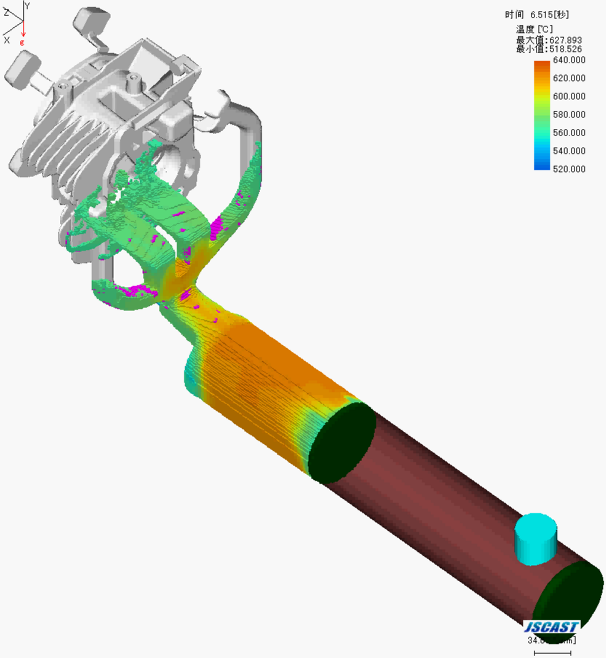

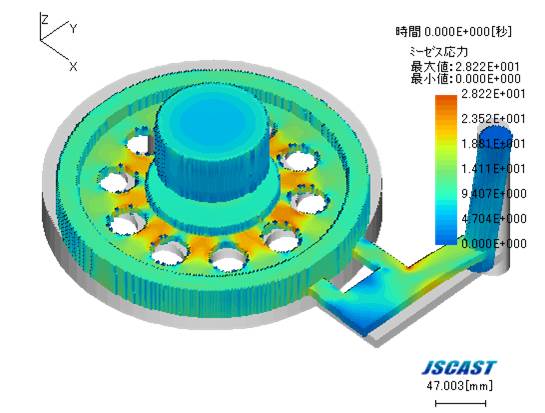

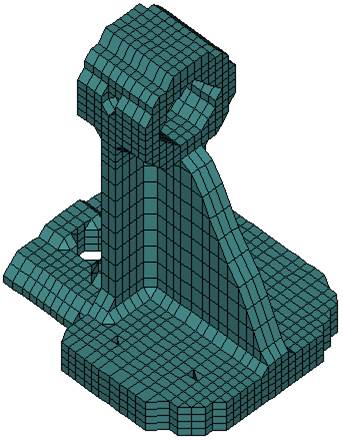

除基本模块外,JSCAST 提供按铸造工艺与目的选配的可选模块,包括:冒口分析与宏观缩孔预测(Riser Analysis & Macro-Shrinkage Prediction)、重力倾斜铸造充型模块(考虑熔体与气体耦合流动)、消失模铸造模块(可对泡沫模型完全或部分气化过程进行可视化)、高压压铸的压室(料筒)内流动与多段压射相关模块、循环相关冷却模块,以及基于混合网格算法更贴近实际几何的建模选项等。

超高速铸造模拟

JSCAST 提供名为 SpeedUP 的超高速铸造模拟方案,借助 GPU 加速显著缩短充型与凝固解析的计算时间,可在数分钟内获得仿真结果,支持工程师在压铸、砂型等工艺中进行快速的方案对比与工艺迭代。
