一、为何选择HyperMesh与Abaqus联合建模？
HyperMesh的高效前处理能力与Abaqus的强大求解器结合，可解决复杂工程仿真的三大痛点：
l 效率提升：HyperMesh网格划分速度比Abaqus/CAE快40%（基于复杂装配体测试）
l 精度控制：HyperMesh的3D Tetra Mesh模块处理曲面异形结构更精准
l 无缝兼容：通过标准接口实现材料/边界条件无损传递
Abaqus
二、联合建模全流程解析
以电动汽车电池包振动仿真为例，流程经Altair HyperMesh 2023与Abaqus 2024验证：
阶段1：HyperMesh前处理
1. 几何清理
l 使用Geometry Cleanup修复导入的STEP/IGES文件：
*createmark surfaces 1 “all”
*geomcheck auto fix
l 对螺栓孔等关键部位进行Defeature（圆角去除阈值≤R2mm）

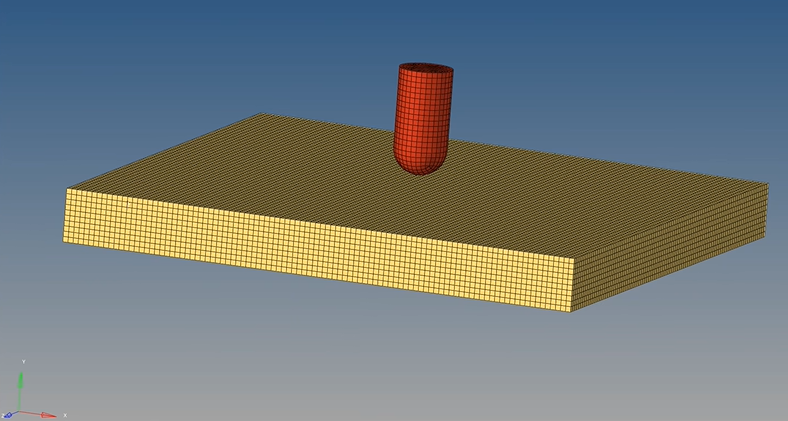

2. 网格划分策略
l 主体结构：二阶四面体网格（CTRIA3/CQUAD4）
%hm_set -mesh_type “Mixed”
%hm_automesh -size 3 -elementtype quad -midnodes 1
l 焊缝区域：六面体主导网格（通过Solid Map功能生成）
3. 属性定义
复合材料铺层：用PCOMP卡定义碳纤维各向异性参数
胶粘接触对：通过Area创建粘接区域（厚度映射至Abaqus的COHESIVE单元）

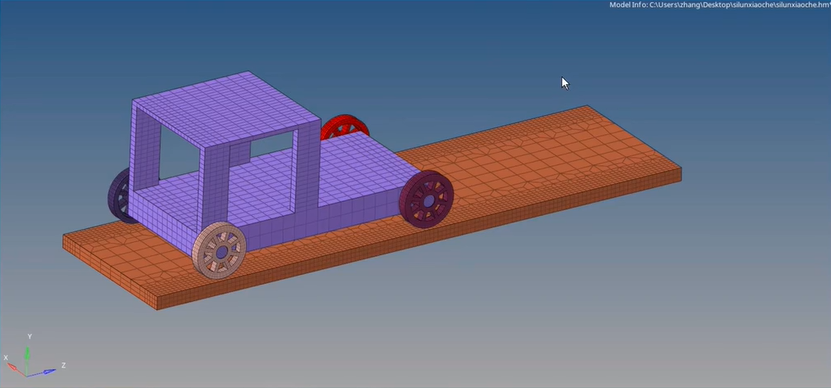

Abaqus
阶段2：Abaqus接口设置
1.模型导出
l 使用Export > Abaqus Deck生成.inp文件
l 关键设置：
*INTERFACE, NAME=HM2ABAQUS
*INCLUDE, INPUT=Material_Property.inp
2.数据兼容性校验
l 单元类型映射表：
Abaqus
l 材料参数转换：
l 超弹性材料需转换MATHE卡为Abaqus的*HYPERELASTIC
l 各向异性材料需验证方向定义（ORIENTATION与*ORIENTATION匹配）

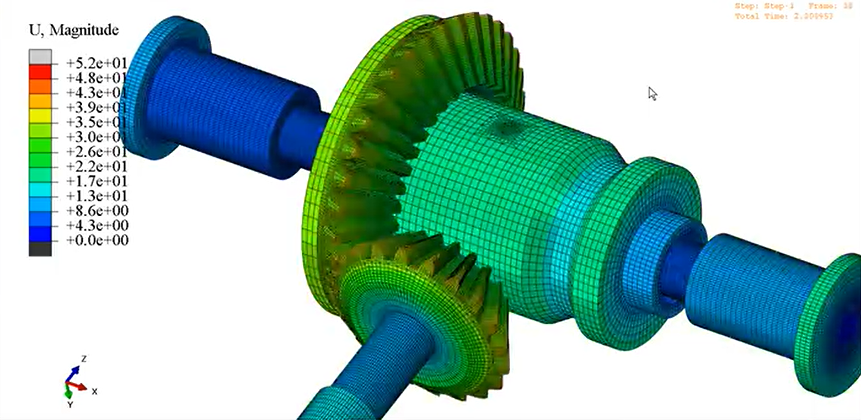

阶段3：Abaqus求解优化
1. 接触定义增强
l 将HyperMesh的CONTACT卡转换为*SURFACE INTERACTION
l 使用*CLEARANCE修正装配间隙（建议值=网格尺寸的1/5）
2. 计算效率提升
l 在HyperMesh中预定义Set，利用Abaqus的*RESTART分步提交任务
l 对螺栓预紧力区域施加*PRE-TENSION SECTION
三、五大高阶技巧
1. 参数化脚本开发
# HyperMesh自动修复几何的TCL脚本 proc AutoFixGeometry {} {
*createmark surfaces 1 “all”
*geomcheck auto fix
*detachallcomponents
}
2. 单元质量联控
l HyperMesh端：设置Quality Index阈值（长宽比<5，翘曲角<10°）
l Abaqus端：通过*NORMAL检查法向一致性
3. 复合材料快速建模
在HyperMesh中使用Ply Stack可视化铺层顺序
导出时保留*SHELL SECTION的OFFSET参数
4. 多工况数据管理
利用HyperMesh的Load Collector分类导出不同工况：
复制代码
*LOAD CASE, NAME=Static
*LOAD CASE, NAME=Fatigue
5. 错误预警机制
在HyperMesh中运行Check Elems检测游离节点
使用Abaqus的*PREPRINT功能提前发现接触对冲突
四、避坑指南与FAQ
1. 单元编号错乱
l 根源：HyperMesh默认使用连续编号，Abaqus需保持ID一致
l 解决：导出前执行Renumber All
2. 材料丢失问题
l 检查：确认HyperMesh的MAT卡关联至正确组件
l 补救：在Abaqus中手动添加*MATERIAL并重新映射属性
3. 接触对失效
排查步骤：
▸ 检查主从面网格尺寸比（建议<3:1）
▸ 验证*SURFACE BEHAVIOR中的压力-过盈关系
Abaqus
五、典型应用案例
案例：飞机机翼颤振分析
1. HyperMesh阶段：
使用CFD Surface Wrap生成气动网格
对翼梁/翼肋进行多区域六面体划分
2. Abaqus阶段：
通过*FREQENCY提取模态振型
结合*FLUID CAVITY模拟气动弹性效应
3. 联合效益：
前处理时间缩短60%
计算结果与风洞试验误差<8%
六、增效工具包推荐
l Altair插件：
HM-ABAQUS Interface（自动转换接触对/材料）
BatchMesher（批量处理同类部件网格）
自研脚本：
Abaqus
结语
掌握HyperMesh与Abaqus的联合建模技巧，可显著提升复杂产品仿真的全链路效率。建议重点优化网格映射规则与材料参数传递环节。
