如何自动识别和提取产品整套二维图纸数据到PLM?

01

产品整套二维图纸是什么？

产品整套二维图纸，是指描述一个产品的所有二维图纸。

在制造企业中，指导生产的技术文件离不开二维图纸，特别是装备制造行业，产品复杂多样，描述产品的二维图纸有几十张，甚至几百张。

02

如何快速识别和提取整套二维图纸

提升研发设计与数据管理效率？

实施PLM/PDM项目时，大多数CAD与PLM集成方案中，会在二维CAD设计软件插入集成插件，使用插件提取当前打开的二维图纸中的标题栏和明细栏数据，到PLM/PDM系统中形成单层BOM，每张二维图纸都需要设计人员打开图纸后，使用集成插件菜单，提取标题栏和明细栏数据。

如果一个产品的二维图纸较多，则需要重复操作很多次，无形中增加了设计人员的无效/低效工作。

如何能够快速识别和提取产品整套二维图纸中的物料和BOM到PLM/PDM系统中，形成多册产品BOM，并关联对应的二维图纸，成了企业提高研发设计效率和制作准确完整产品数据的重要工作之一。

03

华天软件InforCenter PLM

自动识别/提取产品整套二维图纸

华天软件InforCenter PLM与CAD集成插件中，增加了批量识别和提取多张二维图纸的功能，可提取一个文件夹中所有的二维图纸，并自动识别二维图纸中的标题栏和明细栏数据，以及不同图纸中的数据关系，自动形成多层产品BOM，并关联对应的二维图纸。

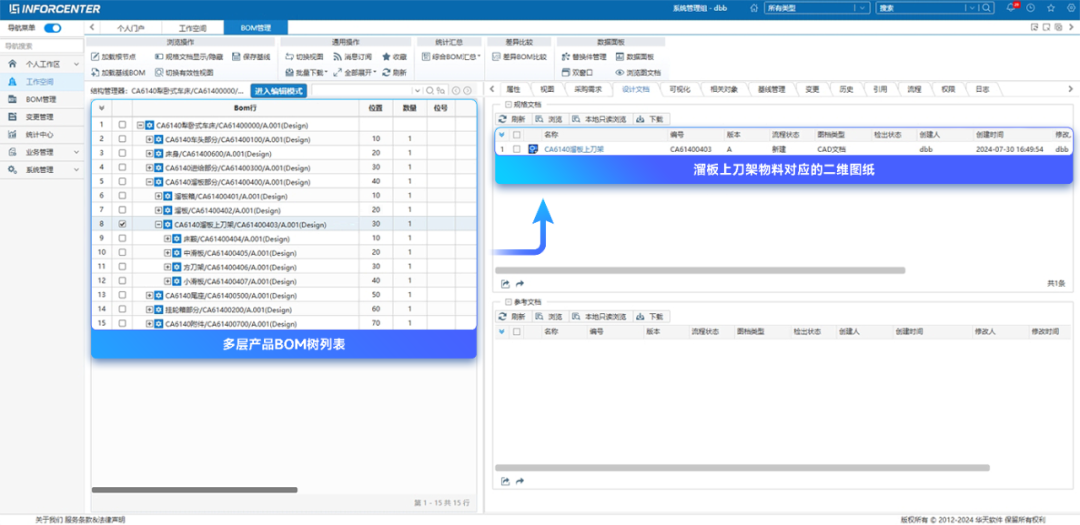

在华天InforCenter PLM系统中，以某产品数据为例，展示多层BOM和关联二维图数据如下图所示：

提升研发设计效率 | 如何自动识别和提取产品整套二维图纸数据到PLM？

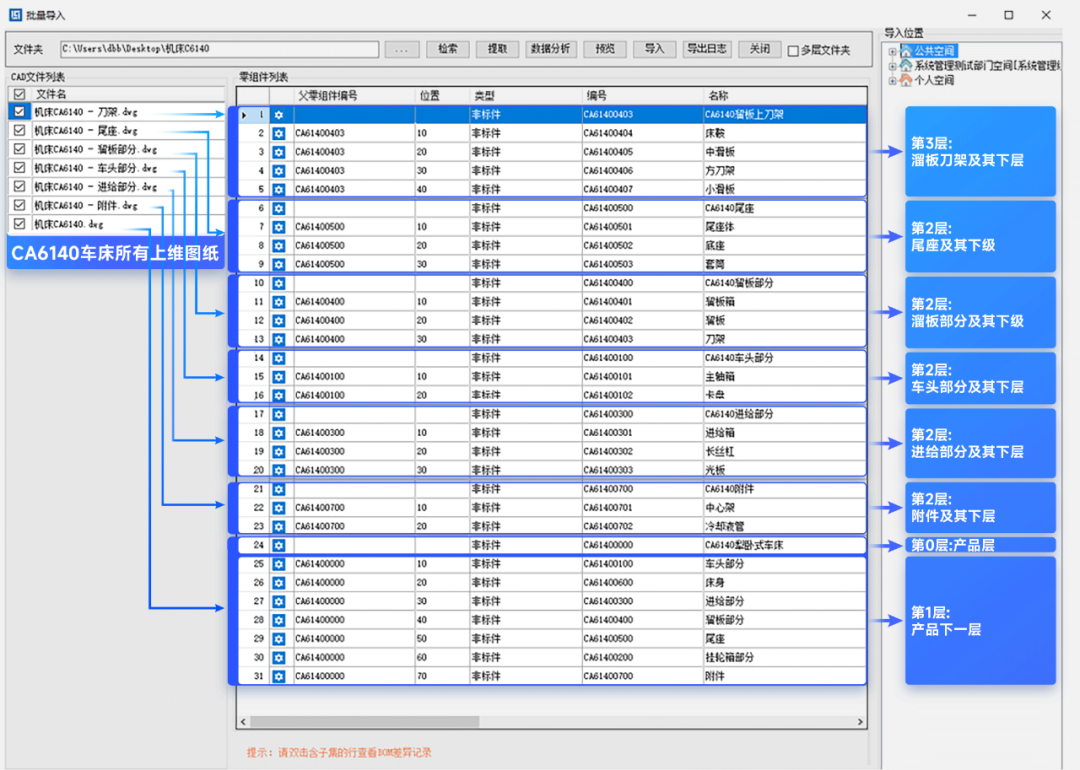

华天软件InforCenter PLM中的数据是通过CAD与华天软件InforCenterPLM集成插件的批量识别和提取工具完成的，批量识别和提取工具的界面如下图所示：

提升研发设计效率 | 如何自动识别和提取产品整套二维图纸数据到PLM？

04

自动识别/提取

产品整套二维图纸价值

CAD与华天软件InforCenterPLM集成插件的批量识别和提取工具可以帮助研发设计人员快速创建与图纸一致的多层产品BOM，并自动关联对应的二维图纸，大大减少研发设计人员的重复工作，提升研发数据的准确性和一致性，让研发设计人员更关注研发设计本身，为企业创造更大的价值。
