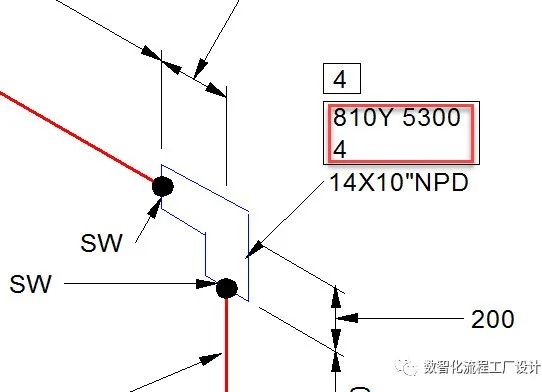

最近在项目支持过程中遇到一个问题，Isometric Drawing上的Instrument位号在Drawing Area显示时换行，容易引起施工人员在施工读图时产生歧义，如下图：
-

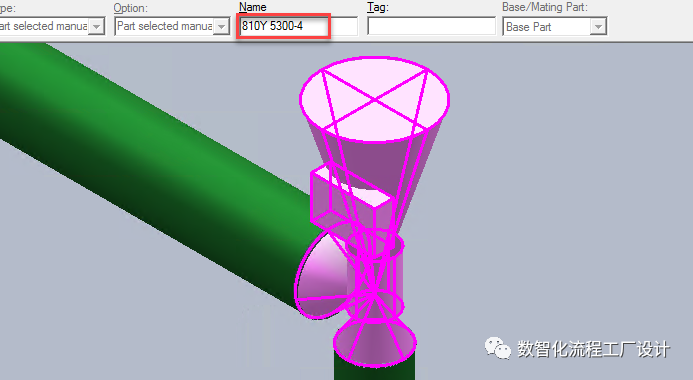

模型中输入的是Instrument Name。
-
Instrument Name:810Y 5400-4中含有字符“-”并在此处换行

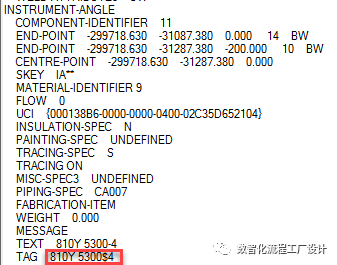

之所以看到这种行为，是因为在PCF中，“-”被“$”取代，这将强制后面的文本移到下一行显示：
我们可以移除软件默认输出的位号，通过Mapping自定义的Label输出自己想要的内容。

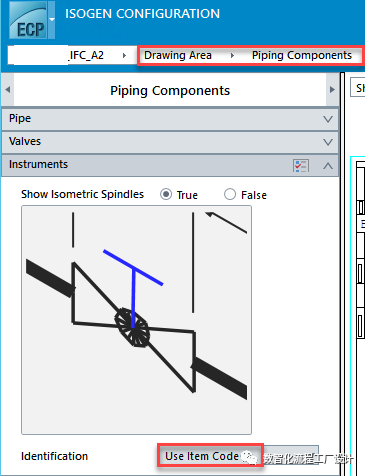

Step1. 将风格包中的Drawing Area > Piping Components > Instruments ：identication 设置为Use Item code

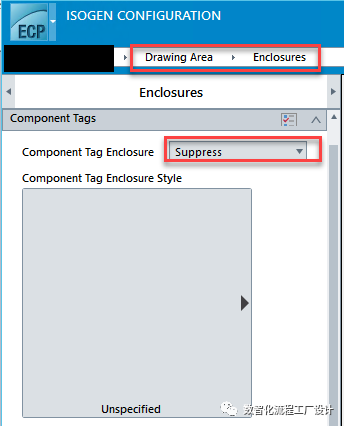

Step2. 将风格包中的Drawing Area > Enclosures > Component Tags：Component Tag Enclosure设置为Suppress

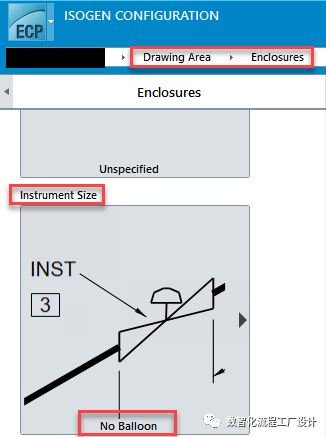

Step3. 将风格包中的Drawing Area > Enclosures > Component Tags：instrument Size设置为No Balloon

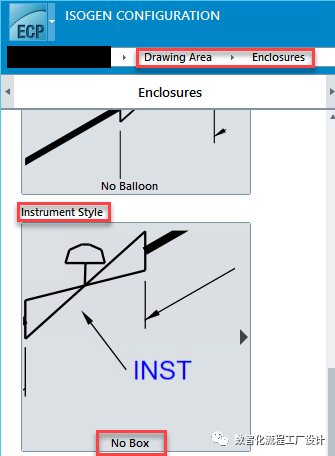

Step4. 将风格包中的Drawing Area > Enclosures > Component Tags：instrument Style设置为No Box
注意：以上四步是为了移除软件默认输出的仪表位号，这四处设置缺一不可！！！

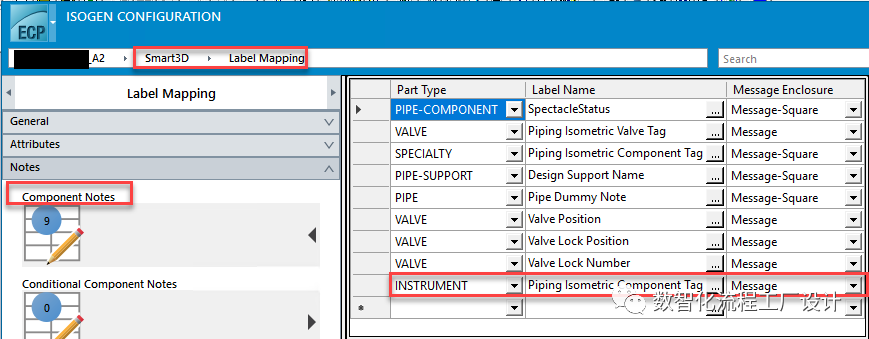

Step5. 在风格包Smart 3D> Label Mapping > Notes：Component Notes添加Instrument name的label mapping

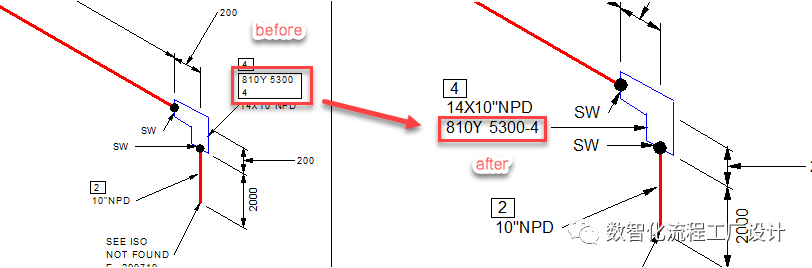

至此，你可以看到Isometric Drawing上的Instrument位号在Drawing Area上显示正常。
本次分享到此为止，期待对大家有所帮助。
