角阀是建模过程中常用的管件，根据口径不同分为等径角阀、缩径角阀和扩径角阀三种类型。今天来说一下角阀建库的易错点。

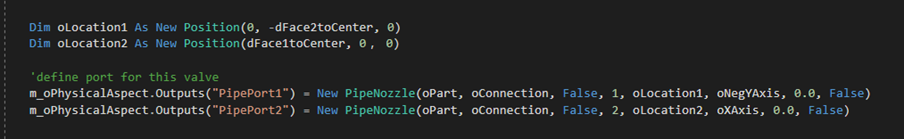

本次列举的问题起因是写了一个角阀符号，设置Geometry Type为256，等径角阀可以正常放置，变径角阀放置报错No Part Found，且调试过程进不去代码。
经查原因是不同类型角阀的外形除了受符号的限制，还受Geometry Type的限制。

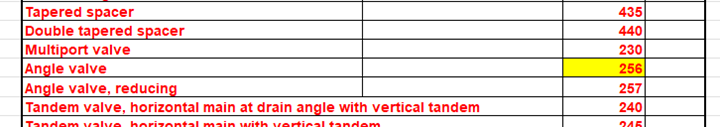

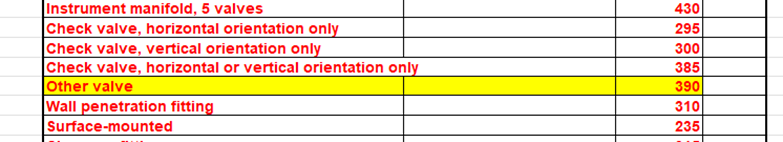

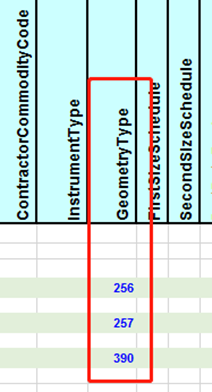

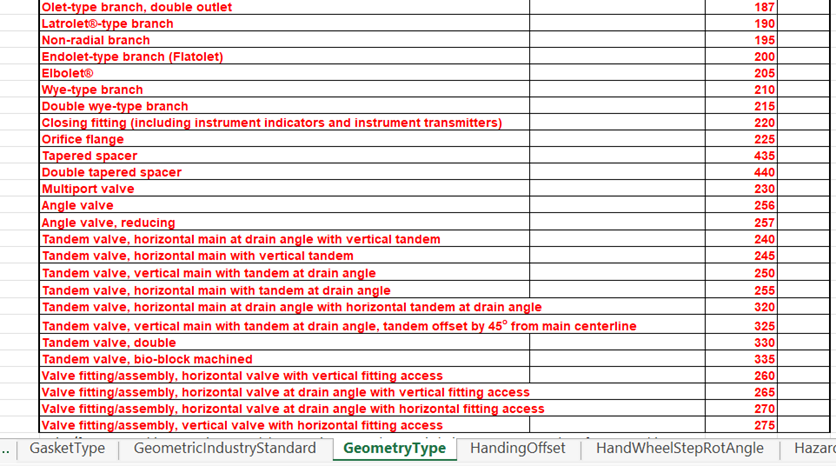

尝试更改Geometry Type 为257，缩径角阀可以成功放置，扩径角阀依然报错。在软件自带的Codelist中没有找到相匹配的、可用在扩径角阀中的Codelist值。在新下载Plant Select List中，找到可用的Geometry类型390。

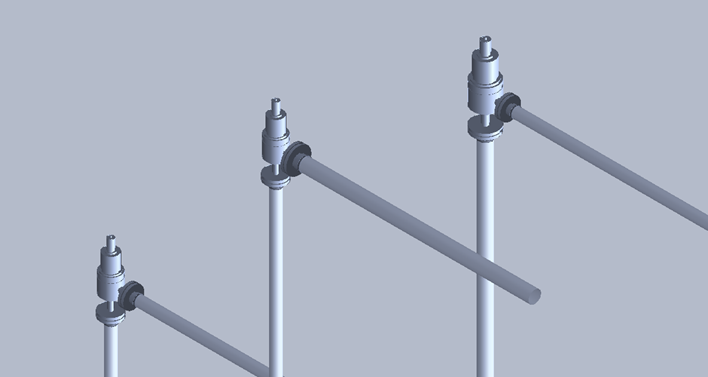

至此，三种类型的角阀可以正常放置，总结如下：
If NPD1=NPD2, Then GeometryType = 256; If NPD1>NPD2, Then GeometryType = 257; If NPD1 GeometryType = 390。
本次分享到此为止，期待对大家有所帮助。
