PS干涉检查-接近检测

[  软件教程  ]  能科联宏

PS干涉检查-接近检测

作者：潘子豪   审校：钟耀洪

使用版本：Tecnomatix v15.1.2

PS干涉检查-接近检测

在PS中不光可以对干涉情况进行仿真检查，还可以对设备过近或超过一个安全距离进行检测。

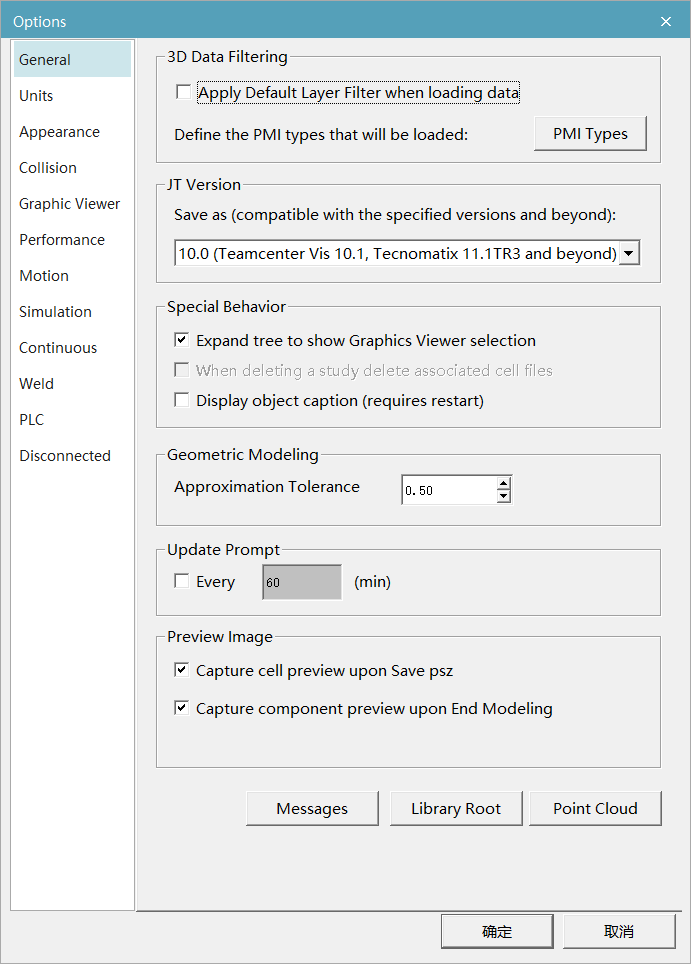

在Process Simulate软件环境中按F6进入设置界面：

PS干涉检查-接近检测

图1

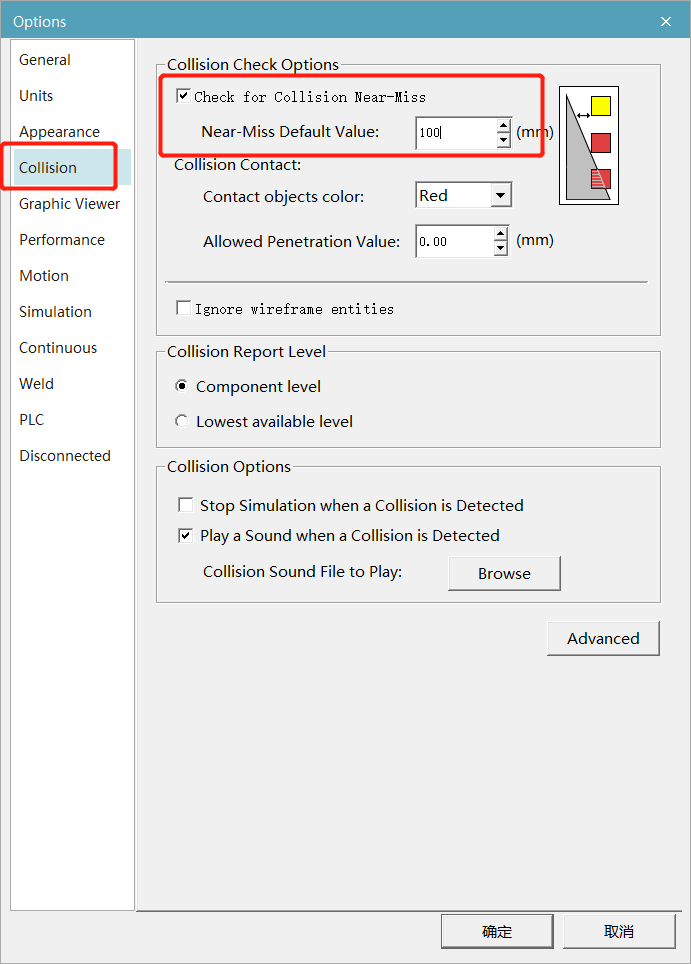

进入干涉设置选项卡，勾选Check for Collision Near-Miss，并设置100mm如图2。

PS干涉检查-接近检测

图2

可以看到在物体100mm之外的状态是无干涉情况发生，如图3

PS干涉检查-接近检测

图3

当物体距离在100mm以内时，会有黄色预警，如图4：

PS干涉检查-接近检测

图4
