BMIDE中复合属性配置

BMIDE中复合属性配置

作者:赵东   审校:李顺学

系统版本:TC10

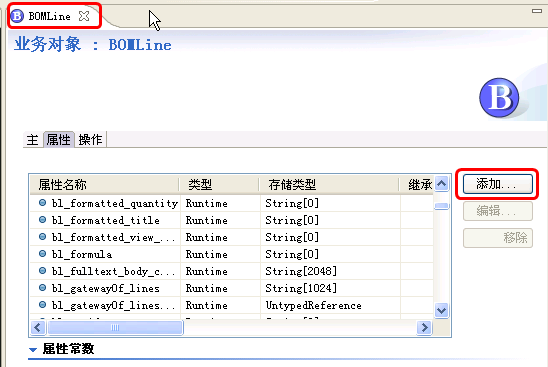

双击打开BOMline对象,点击“添加”,如下图所示:

BMIDE中复合属性配置

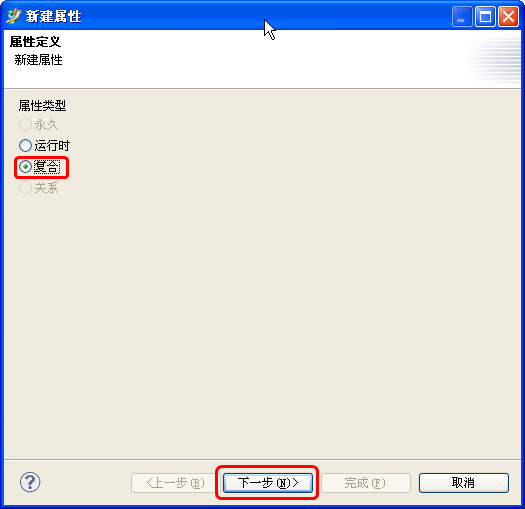

选择“复合”,点击“下一步”,如下所示:

BMIDE中复合属性配置

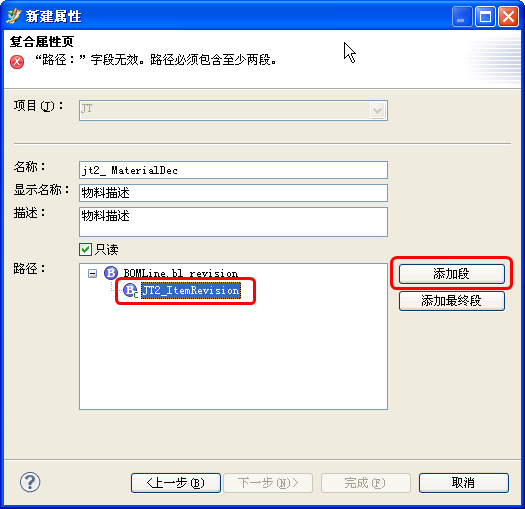

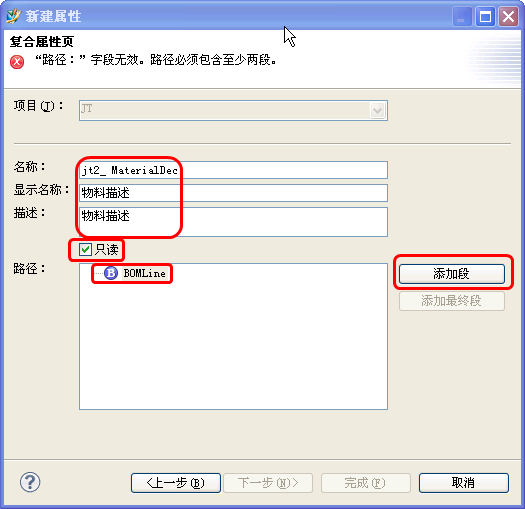

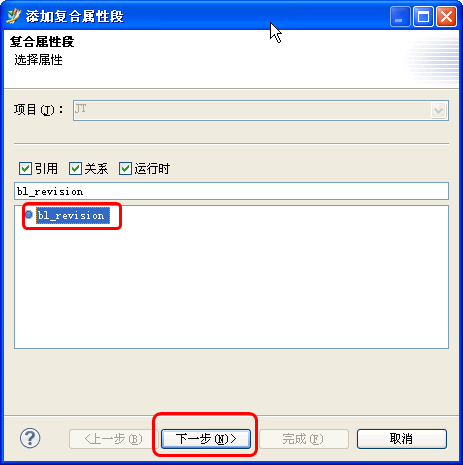

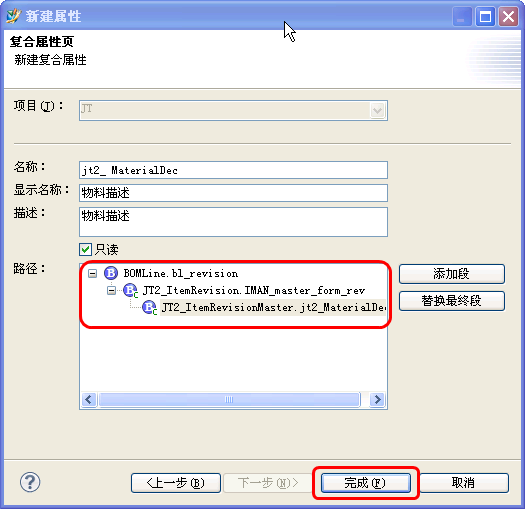

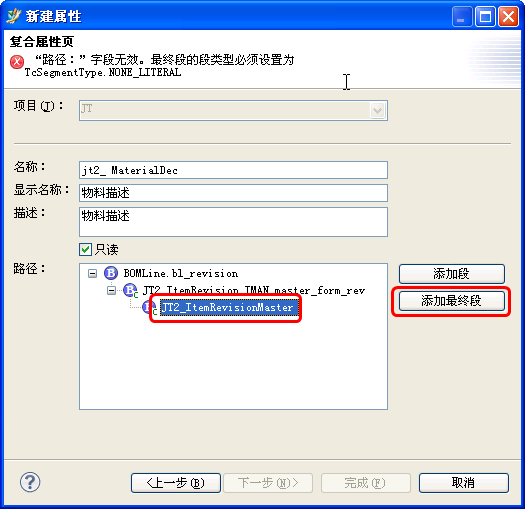

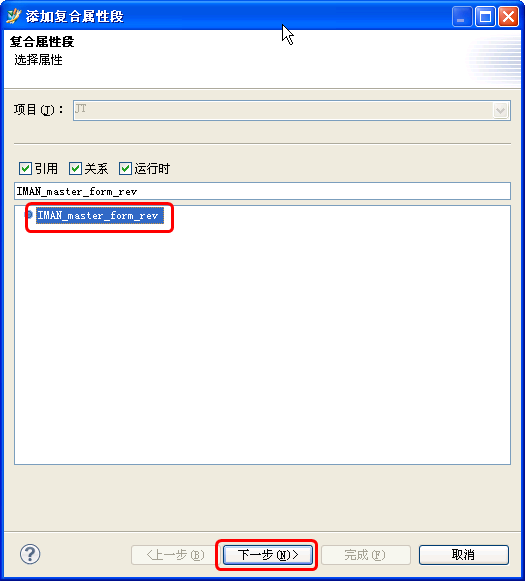

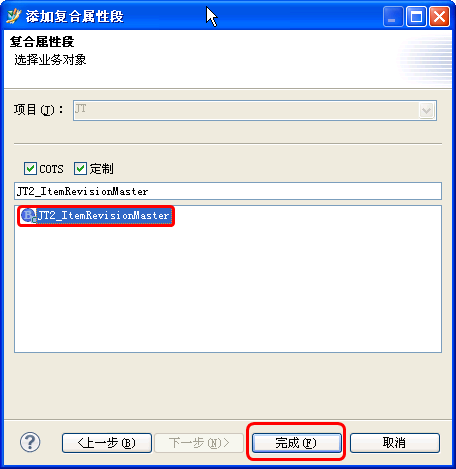

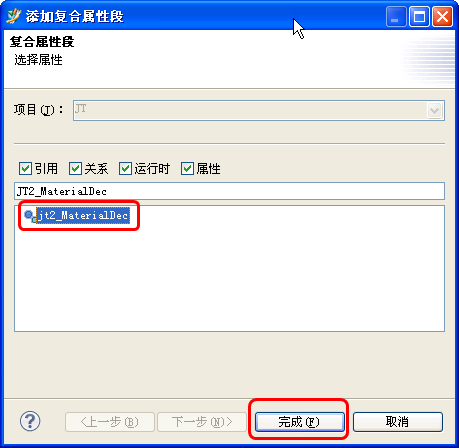

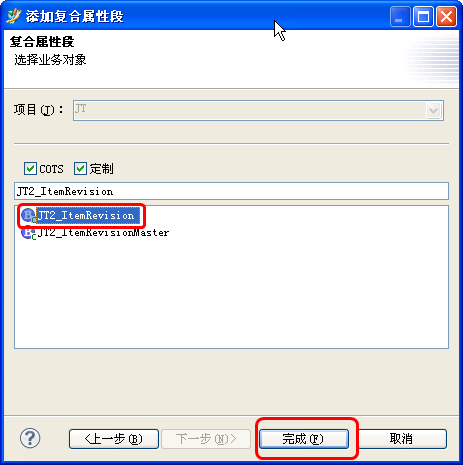

输入以下内容,点击“添加段”

BMIDE中复合属性配置

BMIDE中复合属性配置
BMIDE中复合属性配置
BMIDE中复合属性配置
BMIDE中复合属性配置
BMIDE中复合属性配置
BMIDE中复合属性配置
BMIDE中复合属性配置

BMIDE中复合属性配置

保存模型、部署到系统,配置添加BOMLine列,该值会显示出来
