国产自研-DTAS 3D尺寸公差分析&尺寸链计算软件-轮廓度U和UZ模拟
如何在DTAS3D中创建轮廓度，搭建正确的基准体系是实现精准公差仿真分析的关键。
基准主要涉及三大概念，基准要素、基准模拟体、基准体系。
基准要素：零件上对应基准的实际要素。基准要素通过定义形位公差严格管控。
模拟基准体：测量或加工系统中用于模拟基准的实际几何体，比如测量设备工作台等。
基准体系：通过各个基准组成的基准体系。组成基准体系的A B C 要保持理论方位关系。
轮廓度 – 一个形体沿真实轮廓规定的边界范围
轮廓度关注重点
①控制作用方面：作为形位公差中强有力的控制手段，能够对零件的大小、位置、方向和形状进行组合控制
②与基准关联方面：可依据设计需求，选择相对于基准或者不相对于基准。有无基准决定了其属于相关特征控制（有基准时）还是形状控制（无基准时）
③应用场景方面：轮廓用于控制多种几何形状的对象，像平面、圆柱、圆锥、曲面以及不规则曲面等；能应用于整个零件、多个要素、单独表面，也可针对零件各横截面获取的单独轮廓来应用
①控制作用方面：作为形位公差中强有力的控制手段，能够对零件的大小、位置、方向和形状进行组合控制
②与基准关联方面：可依据设计需求，选择相对于基准或者不相对于基准。有无基准决定了其属于相关特征控制（有基准时）还是形状控制（无基准时）
③应用场景方面：轮廓用于控制多种几何形状的对象，像平面、圆柱、圆锥、曲面以及不规则曲面等；能应用于整个零件、多个要素、单独表面，也可针对零件各横截面获取的单独轮廓来应用

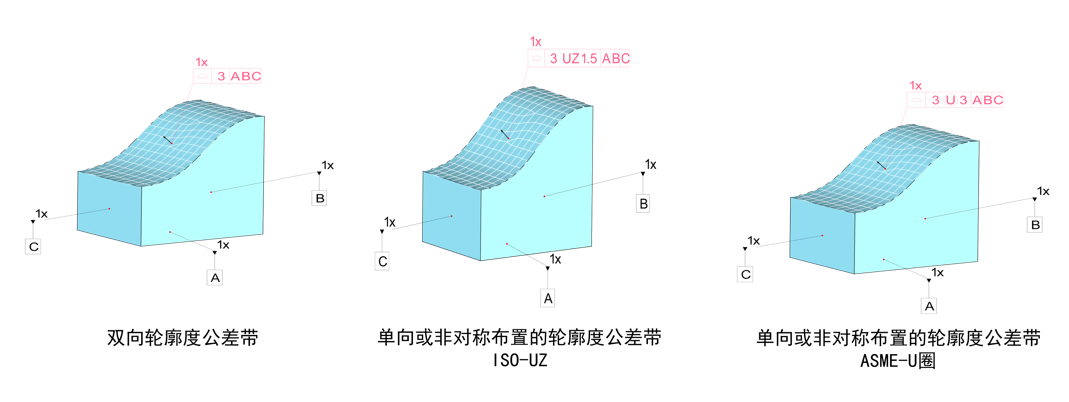

轮廓度的公差带形状类型
•轮廓度-双向轮廓度公差带
•轮廓度-单向或非对称布置的轮廓度公差带
a.ASME-U圈
b.ISO-UZ
总结
DTAS 3D支持ASME/ISO/GB三种公差体系下的轮廓度
DTAS 3D支持定义两种轮廓度公差形状-包括双向轮廓度公差带、单向或非对称布置的轮廓度公差带
DTAS 3D支持轮廓度公差带形状可视化等
自主国产3D公差分析软件
DTAS 3D (Dimensional Tolerance Analysis System 3D)基于蒙特卡洛原理，按照产品的公差及装配关系进行建模，然后进行解析、仿真计算，最终预测产品设计是否能够满足其关键尺寸要求，同时预测产品合格率，并进行根源分析。DTAS 3D引入AI、FEA等功能，使公差分析建模效率更高，适用场景更全面。
