KiCad

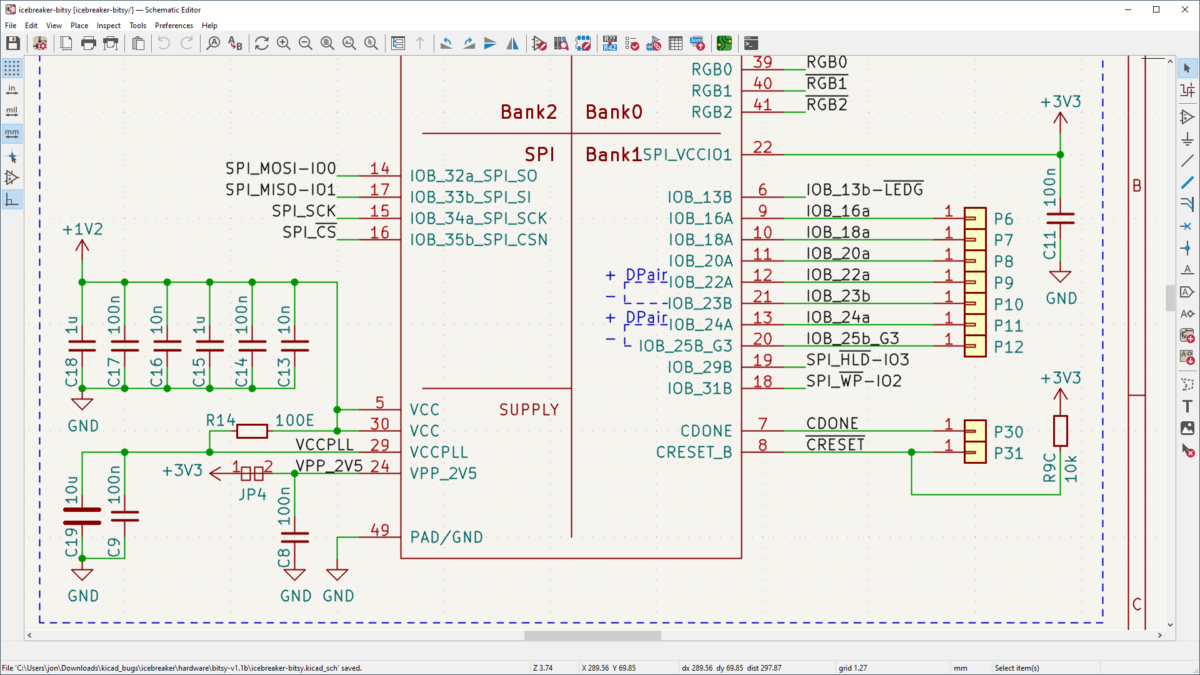

原理图捕获
KiCad 的原理图编辑器支持从最基本的原理图到具有数百张图纸的复杂分层设计的所有内容。创建您自己的自定义符号或使用官方 KiCad 库中的数千种符号。使用集成的 SPICE 仿真器和电气规则检查器验证您的设计。

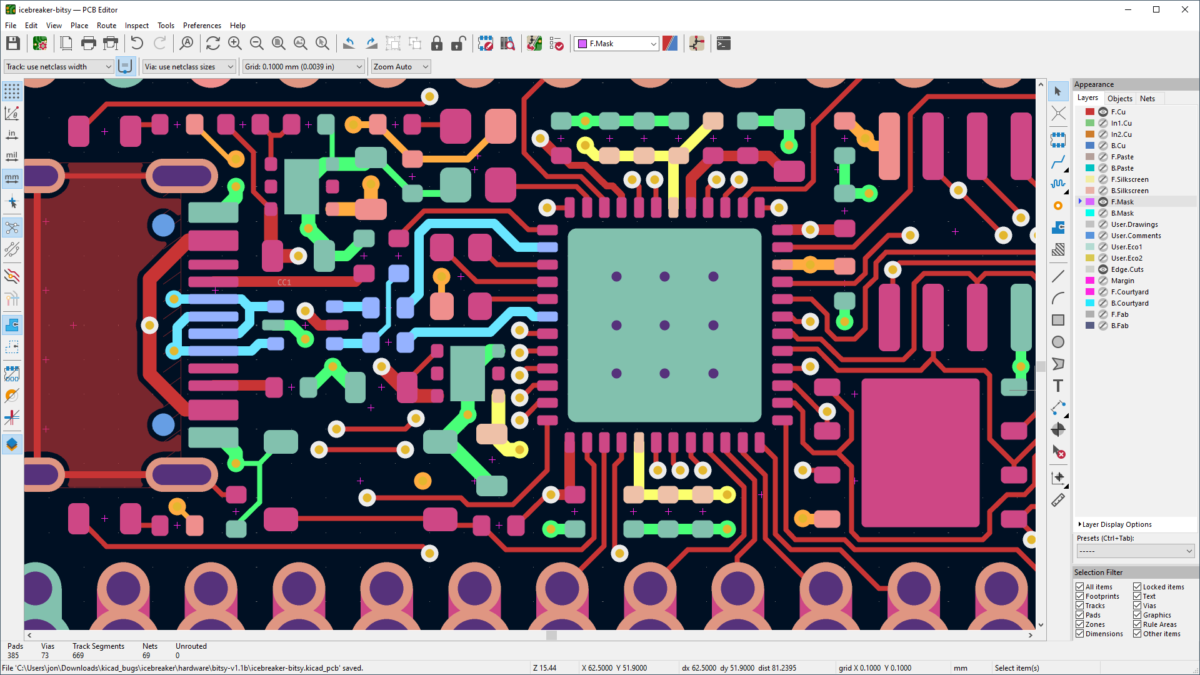

印刷电路板布局
KiCad 的 PCB 编辑器非常易于使用，可以让您的第一个 PCB 设计变得简单，并且对于复杂的现代设计来说功能强大。强大的交互式路由器和改进的可视化和选择工具使布局任务比以往更容易。

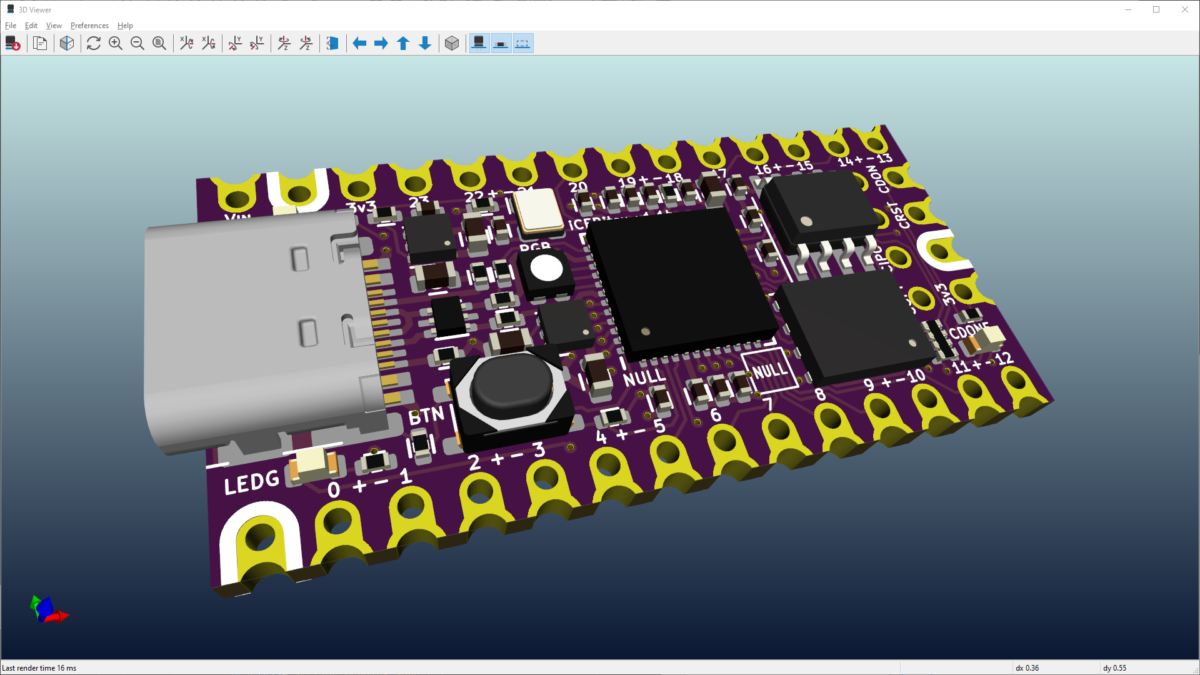

3D 查看器
KiCad 的 3D 查看器可以轻松检查 PCB 以检查机械配合并预览成品。具有可定制照明的内置光线追踪器可以创建逼真的图像来展示您的作品。

KiCad优点：

1. 自由、开源软件：KiCAD是一个免费、开源的电子设计自动化软件，可以自由地下载、使用和修改源代码。

2. 跨平台支持：KiCAD可在Windows、Linux和macOS等不同的操作系统上运行，无需额外的安装或配置。

3. 强大的功能工具：KiCAD提供了丰富的功能工具，包括原理图编辑器、布局编辑器、仿真器、文件转换器等。

4. 多种文件格式支持：KiCAD支持多种电子设计文件格式，如Gerber、NC Drill等。

5. 可扩展性：KiCAD的功能可以通过插件和脚本进行扩展和定制，以满足用户的特定需求。

6. 开放的设计流程：KiCAD支持开放的设计流程，可以与其他软件和格式进行集成，方便设计师协作和开发。

7. 大型社区支持：KiCAD具有活跃的社区支持，开发人员和用户可以通过邮件列表、在线论坛等方式交流和解决问题。
