Cadence OrCAD PCB Designer 是一套经过验证的、可扩展的、低成本的设计输入和PCB设计工具。具有Standard和Professional套装，包含了原理图设计工具Capture和PCB设计工具PCB editor，为普通用户群体带来了高端PCB设计流程和工具软件包，OrCAD印制板电路设计成为一个内容丰富的、充分可扩展的解决方案。OrCAD PCB Designer具有从原理图设计，建库设计，PCB布局布线，约束管理器，自动布线，和可选信号完整性仿真和数目混合仿真设计模块组成。

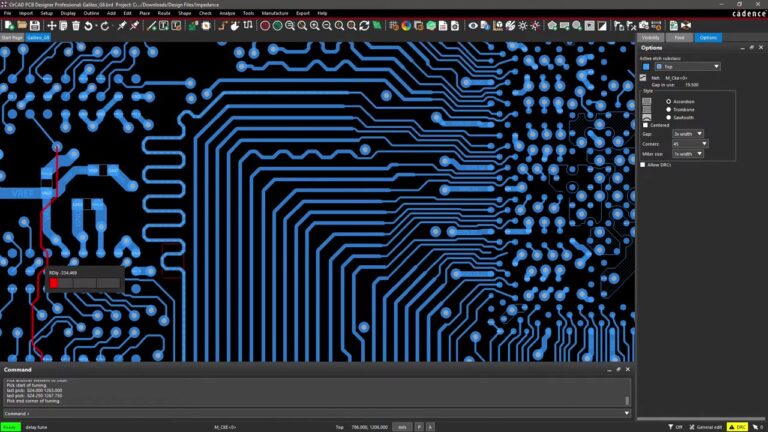

OrCAD PCB Designer 软件界面 1

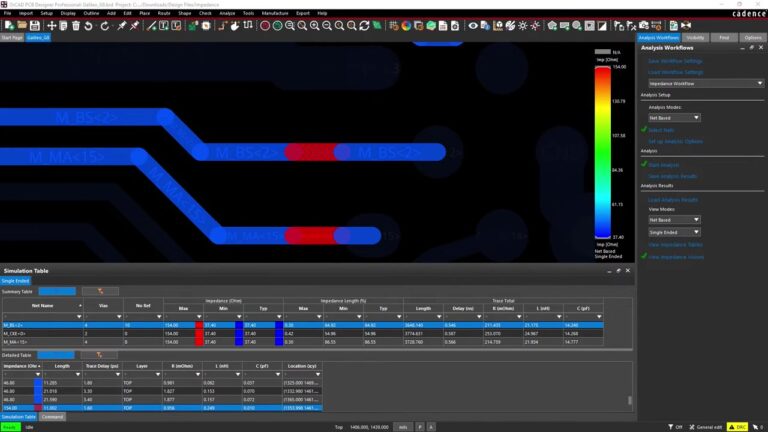

OrCAD PCB Designer 软件界面 4

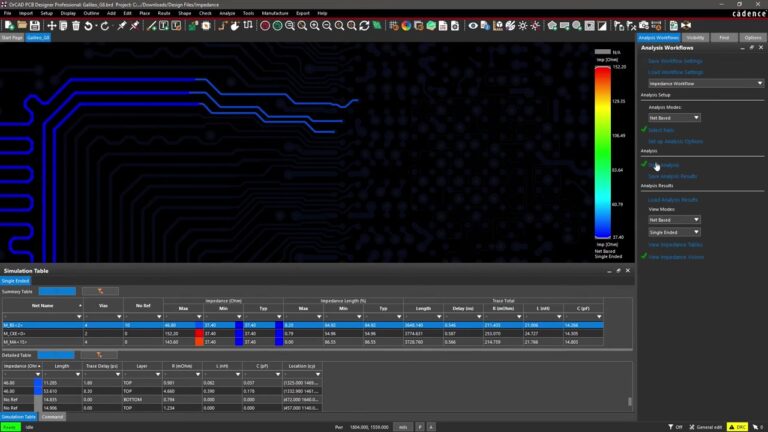

OrCAD PCB Designer 软件界面 6

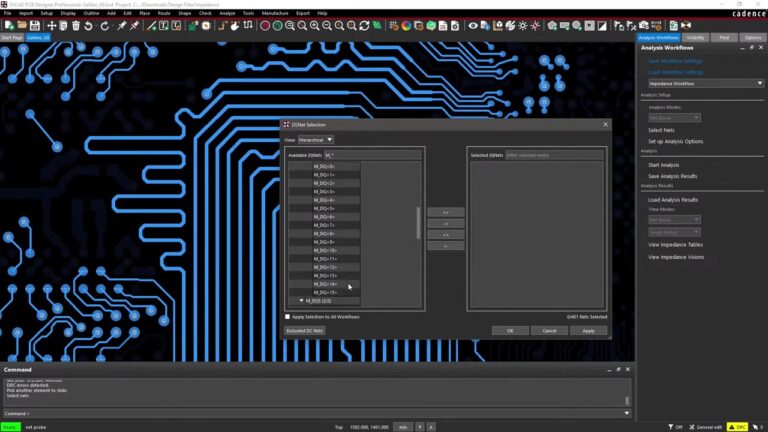

OrCAD PCB Designer 软件界面 3

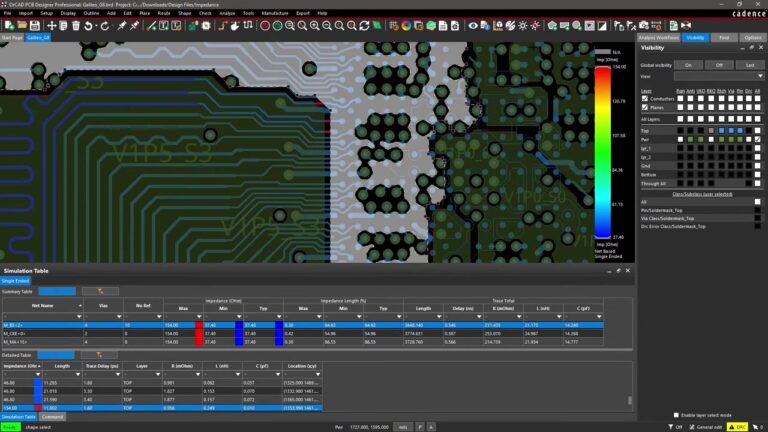

OrCAD PCB Designer 软件界面 5

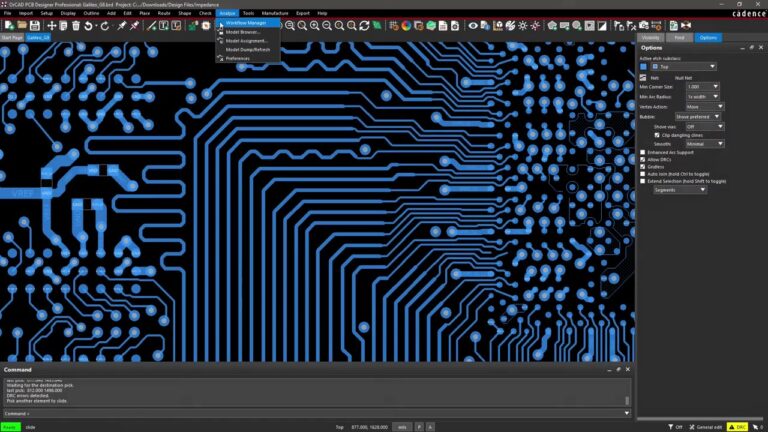

OrCAD PCB Designer 软件界面 2
1/1
制造商 Cadence Design Systems 楷登电子 美国
主要功能 PCB设计
软件类型 商业软件
部署方式 本地部署
操作系统 Windows

icon特点与优势

1、提供了可靠的、可扩展、简单易用的PCB编辑和布线解决方案。

2、规则管理器提供了实时验证以及物理/间距、同网络、区域、差分对和线长规则来确保设计的准确性。

3、自动布线和交互式的走线编辑提供了智能的自动操作来保持用户管理，同时更大限度地提高生产力。

4、动态实时的覆铜消除了手动避让和返工的错误。

5、刚挠性Regid-Flex结合电路板设计支持分区设置层叠、柔性板弯曲属性编辑、ARC走线编辑及特定的软硬结合设计的DRC分析。

6、支持IPC-2581、STEP和IDX简化了智能化和集成化的制造和MCAD-ECAD流程。

iconOrCAD PCB Designer正版代理商与厂商报价

OrCAD PCB Designer正版购买建议优先联系认证厂商、授权代理商或具备服务能力的供应商，结合所在地区、响应速度、授权方式和实施支持获取实际采购报价。

为什么需要厂商报价，而不是直接线上交易？
共有2家厂商，点击查看
产品评价 我要评论
互动问答 我要提问

iconOrCAD PCB Designer产品资料

OrCAD PCB Designer产品资料汇总功能模块、新版发布、系统与硬件要求、下载与安装教程、视频资源和文章资讯，便于采购和技术团队继续了解。
