什么是ZWPD系列?

高品质一体化数字三维协作设计软件平台

·管道等级驱动的专业工厂配管设计工具,图表自动统计生成,符合行业规范。

·一体化工厂协同设计平台:集工艺、结构、设备、配管、暖通、电缆桥架、图表、施工预制于一体;支持权限划分,便于协同设计管理。

·工程信息直接嵌入三维模型,数据接口强大,为数字化交付提供数据基础。

·专注用户体验,友好的用户操作界面,快捷的编辑命令,用户可快速学习,易于初学者学习掌握,软件学习效率更快

功能

智能P&ID设计

主要实现了快速创建智能P&ID图纸功能,其中“智能”主要体现在软件绘制的不仅仅是图纸,图纸上的管线、设备等都附带工程属性,在满足快速绘图的同时,可以统计后续其他专业需要的管道特性表、设备表、仪表报表等相关数据;同时,可以通过加载在图纸上的工程数据来检验三维设计阶段的模型。

数据库及图形库

数据库和图形库是软件主要的两大管理系统,前者管理软件全部的支撑数据,并预置大量工程设计数据标准;后者管理软件全部图形数据,在软件预置的模型体元不能满足用户需求时,用户可以通过图形库自定义需要的模型体元。考虑到用户使用三维机械软件种类繁多,软件同时还可以读取当下大多数三维机械软件的文件。

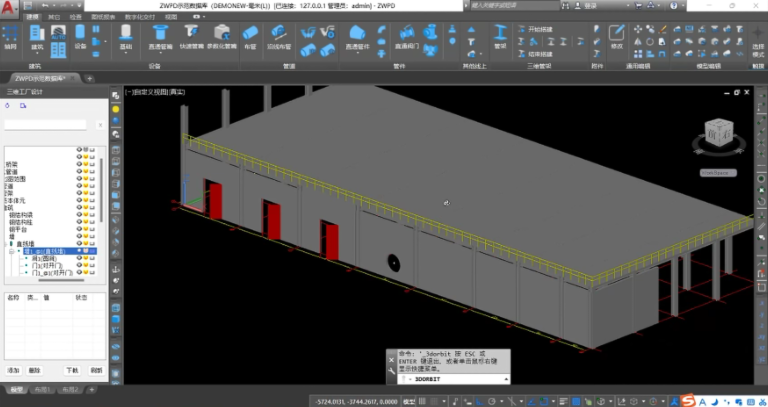

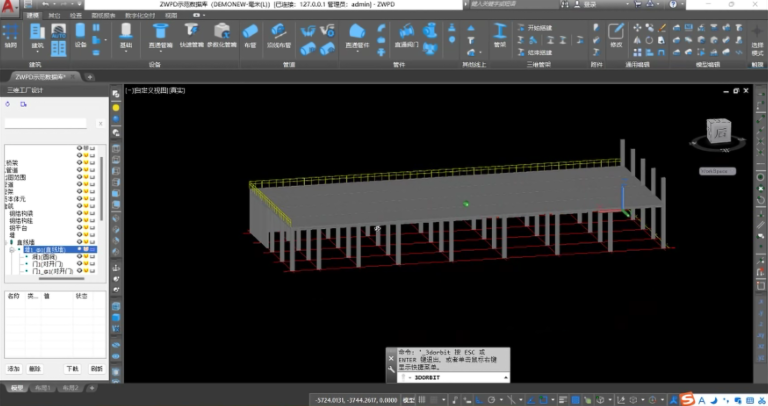

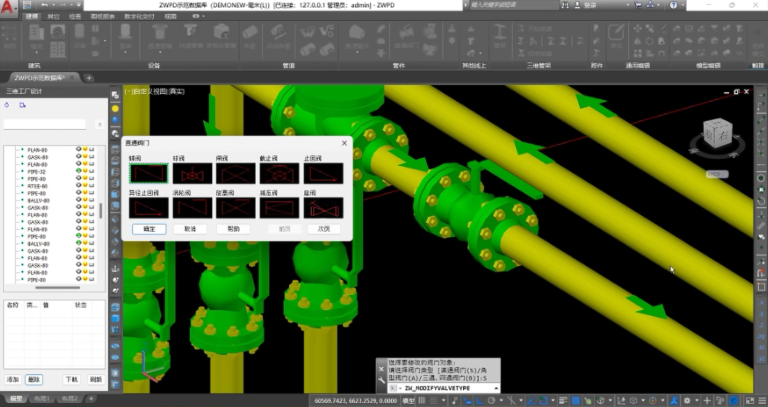

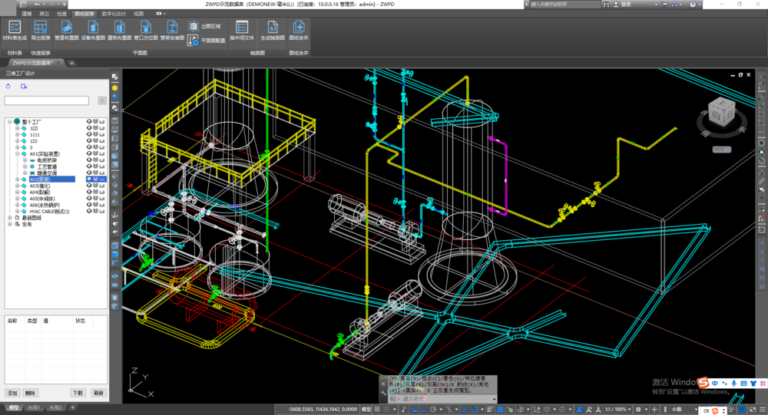

三维工厂设计

三维工厂设计是通过多人多专业协同设计实现的。三维建模涵盖了管道、暖通和电缆桥架三个专业,设计人员通过读取同一个项目数据库,实时在同一协同项目模型的协同库中进行设计。并且,建模功能中提供了设计检查,实时发现建模过程中出现的碰撞问题,提高了设计的效率并有效的减少了施工阶段的错、漏、碰、缺等问题。

图纸生成

在确保三维模型准确的同时,软件提供了自动生成平立面图、轴测图的功能,并且预先设置好了图纸的标注方式,用户也可根据实际项目需要,预先设置好标注方式,生成符合需求的图纸。

料表统计

软件提供料表引擎模块,可以确保用户在规范要求下设置报表规则,通过模型读取项目数据库当中的材料信息生成料表,以辅助采购部门精确采购相关材料以及估价。

模型校审

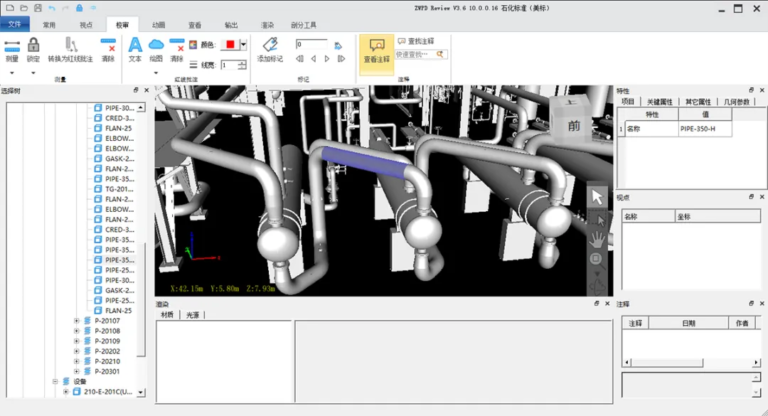

在三维工厂设计中设计好模型后,可以通过软件内置的ZWPD Review软件生成带有属性的预览模型,用户可以通过该软件来实现模型校审、招标、动画设计以及二次开发等。

施工预制

使用施工预制模块打开模型,软件根据管道连接位置自动生成焊点,用户可以自定义确定预制管段,生成焊接图纸及管理表单。

数字化移交和运维

该软件各个功能模块的设计,在逻辑层次上与实际工程全生命周期各个阶段相互对应,数据、信息流贯通设计、施工及运维管理各个阶段。实现三维模型、属性数据以及三维模型与文档的关联关系的移交等等。并通过将移交的模型及数据加载到数字化运维平台上,达到工厂运维可视化、集成化、自动化的目的。在工厂数字化交付方面给出优质的解决方案。

数据接口

为满足实际工程需要,ZWPD为工程设计提供了丰富的接口,如为国际上主流的压力管道计算而设置的应力分析软件START、CASEAR II接口、结构计算软件PKPM接口、校审软件Autodesk Navisworks接口,以及现阶段主流工厂数字化交付的接口。

特色

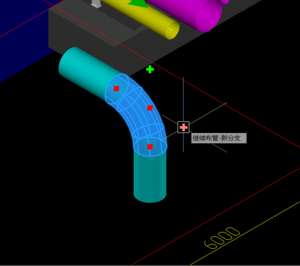

交互

用户将享受自动智能的设计体验,愉悦的操作感受

√ 界面简洁,功能排版易懂,操作提示易于初学者学习掌握。

√ 大量的快捷编辑命令,窗口化设置,修改、编辑便捷,操作灵活。

√ 图形库图形丰富,可直接使用,也可根据元件进行非标准模型的搭建。

√ 支持实时预览,增设定位标识,设计流畅,省时高效。

√ 模型树清晰且支持双向定位,便于查找,设计过程无需手动建立节点。

√ 重复流程的自动化,真正意义上实现计算机辅助设计,提高设计效率。

数据

设计师可快速调用规范的工程参数信息,模型参数化

 √ 软件内置齐全的国内外行业标准,且不断完善更新。

 √ 数据开放,可自定义添加、修改、定制,满足各行业需求。

 √ 软件采用数据等级驱动,模型图纸等数据信息被轻量化存储在

√ 为工程设计提供了丰富的接口,为数字化交付提供数据信息。

   数据库中,为协同设计提供基础,设计过程无需手动保存。

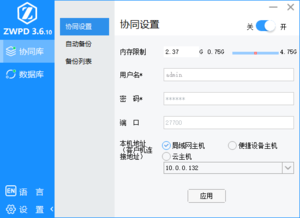

协同

用户可以与团队成员云合作,更快的完成设计工作

 √ 多功能一体化的平台,支持多专业实时协同,便于及时的设计检查。

 √ 数据库的存储方式提供多人同时读取一个项目数据的协同工作模式。

√ 实现云协同的技术突破,设计师可以随时随地进行互联协同设计。

√ 便于设计师跨设备进行安全的数据共享。

√ 定制化非标模型支持导入、导出,便于设计师之间的行业共享。

性能

ZWPD提供安全、稳定、高效且强大的设计保障

 √ 软件独立运行,不受限于其它软件运行逻辑,稳定性强。

√ 软件对于硬件需求低,有效降低企业硬件成本。

√ 软件采用多线程运行模式,出图/材料表速度快,平均每0.5s生成

  √ 软件浏览性能强,可支持万根管线、千台设备运转不卡机,在国内

   一张图纸,减少设计等待时间。



 上架时间:2022-05-09  更新时间:2022-11-17
