ArCADia AC是什么？

ArCADia AC是AutoCAD软件的附加组件，它可以使用AutoCAD软件进行嵌入和ArCADia系统基本功能的通信。

与AutoCAD软件通讯

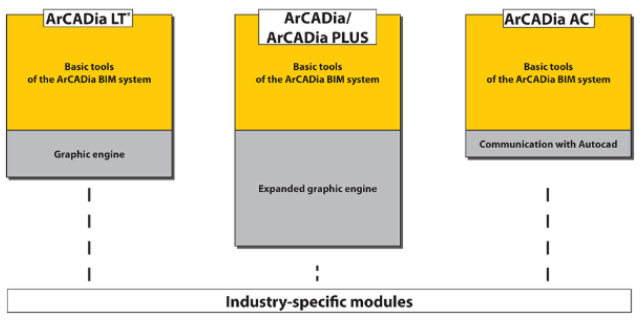

•ArCADia AC是系统的特殊版本，允许使用AutoCAD软件进行安装

ArCADia BIM系统的基本工具：

文件比较：

•该ArCADia工具使用户可以比较在ArCADia BIM系统中创建的设计，并找出它们之间的区别。

合并文件：

•该工具允许在一个文档中包含多种安装的多种设计。

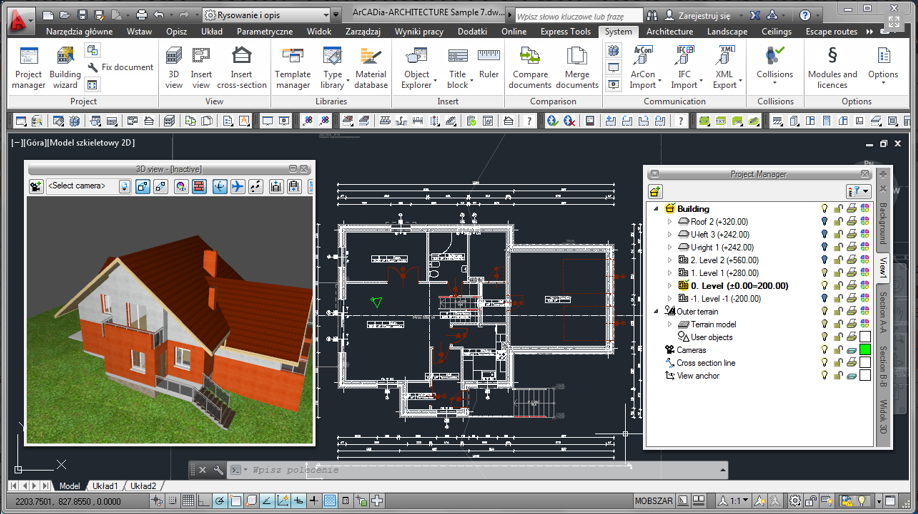

管理建筑图纸：

•使用综合项目管理器树管理视图和显示信息。

•在单独的窗口中自动创建的3D视图可以使用，允许展示建筑物的整体或者某一部分。

插入：

•现在使用智能跟踪功能可以插入墙壁，窗户，门等元素。

墙面：

•在定义的类型或任意指定复合墙壁设置中选择墙壁。

•基于PN-EN 6946和PN-EN 12524标准的内置建筑材料目录。

•在3D预览或横截面中插入不可见的虚拟墙。例如，他们划分房间空间，例如区分开放空间。

•传热系数根据为空间分隔器（墙壁，天花板，屋顶）选择的材料自动计算。

门窗：

•通过程序库中的参数插入门窗，创建用户定义的窗户和门。

•可以定义房间内外窗台突起及其厚度。

•关闭窗沿。

天花板

•自动插入地板（根据水平轮廓）。

ArCADia-TERIVA天花板：

•该模块是用于制作Teriva天花板结构系统的图纸。图纸包括系统的所有主要元素：天花板横梁，横断面横梁，隐蔽梁，托梁，KZE和KWE环形配件，KZN和KWN过梁元件，支撑网格以及附加所有元素的必要材料列表，创建一个天花板需要的附加钢筋和整体混凝土。

•自动或手动计算在任意形状天花板区域的所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。

•在内外墙壁和主梁上自动分配大梁，横梁和环梁。

•为部分墙壁的开口与横梁设置自动调整系统。

•自动解决侧壁天花板通向墙壁的问题。

•自动计算和设置所需的平面和偏移网格。

房间：

•在墙壁和虚拟墙壁的封闭轮廓中自动创建房间。

•温度和照明要求会根据其名称自动分配给房间。

•改变视图中房间的图形成像，如通过填充或颜色。

绑定托梁：

•插入绑定托梁，包括用于钢筋和镫骨的钢筋。

列：

•插入矩形和椭圆截面的列。

烟囱：

•插入单个烟囱开口或烟囱轴（烟囱组，带有一定数量的圆柱和直线）。

•插入烟囱管道或标记现有烟囱出口。

•新的烟囱外形。

楼梯：

•在任何计划中定义单层和多层楼梯和螺旋梯。

•新式楼梯：带有踏板的单片或者透视纵梁。选择类型和梯级元素。

地形：

•根据数字DWG地图高度自动创建地形模型。

•使用高程点或直线插入地形平面。

•插入网络模拟元素对象或者地形中现有的对象，检查设计中冲突的部分。

3D视图：

•从观察者的角度插入和修改相机设置，用于查看设计或保存视图。

•当前场景可以保存为BMP，JPG或PNG格式的文件。

辅助元素：

模块轴：

•插入模块化轴网格，包括完整的编辑选项。

标题模块：

•在对话窗口中创建用户自定义标题模块或者使用图形字段编辑选项

•将自动（从设计中获取）或用户定义的文本插入标题模块。

•将标题模块保存到项目或程序库。

模板：

•保存元素的用户定义设置（标记，字体，默认类型，高度等）。

•类型管理器用于管理文档中使用的并存在于全局库中的类型。从现在开始，它可以保存在将要使用的对象类型模板中。

布局：

•各种类型的元素组可以保存为单一类型。所有连接，元素大小和其它单个元素参数都可以保存到单个布局中，可以在未来的项目中使用。布局可以进一步划分，修改单个组元素。

类型库：

•每个模块所有元素的内置类型库。

•通过保存创建的类型在设计过程中对库进行修改。

•通过从全局或用户库或项目库中添加，编辑和删除类型，在库窗口中对库进行修改。

尺寸标注：

•设计可以为任意直线和角度的尺寸。

列表：

•自动为每个级别创建房间列表。

•自动创建门窗列表，包括符号。

•列表可以导出至RTF文件和CSV文件（电子表格）中。

•与其它系统通讯。

•项目可以以XML格式导出。

•在保存列表之前进行编辑和修正。打印列表并添加标志。

•ArCADia-TEXT全新文字处理器可用，导出RTF文件时启动ArCADia-TEXT。

•ArCADia-TEXT可以保存为以下格式：RTF，DOC，DOCX，TXT和PDF。

对象：

•集成的元素库允许使用所需的架构2D符号来详细绘制图形。

•3D对象库可以创建内部空间。

•可以使用新库扩展对象目录。

•使用2D元素创建的用户定义的对象可以保存在程序库中。

•2D和3D对象可根据在插入过程中给出的z轴以某一角度插入。

•围绕X轴和Y轴旋转对象，必要时在视图中更改符号。

碰撞（自动检测ArCADia BIM系统元件之间的碰撞和交点）：

•可自由列出ArCADia BIM系统中任意元素的碰撞。

•清除项目中的碰撞列表和计划中的点指示器，可使用3D视图查看

ArCADiasoft是ITC的成员。程序中已经使用了一些IntelliCAD 8源代码。

重要提示！

项目要求：

•AutoCAD 2014/2015/2016/2017
