ArCADia PLUS

ArCADia 10 PLUS

ArCADia 10 PLUS是什么？
ArCADia PLUS软件具有ArCADia LT和ArCADia软件的所有功能，并且还具有以下功能：
•创建并完全编辑ACIS实体的选项。 ACIS文件是基于Spatial Technology Inc.开发的block建模格式
•允许在完整固体、渗透、求和、差异等方面执行精确的工作。

•以SAT格式导入和导出文件。

ArCADia BIM系统的基本工具：
文件比较：
•该ArCADia工具使用户可以比较在ArCADia BIM系统中创建的设计，并找出它们之间的区别。
文件合并：
•该工具允许在一个文档中包含多种安装的多种设计。
管理建筑图纸：
•使用综合项目管理器树管理视图和显示信息。
•自动创建的3D视图可在单独的窗口中使用，允许展示建筑物整体及部分内容。

插入：
•现在可以使用智能跟踪功能插入墙壁，窗户，门等元素。

墙面：
•从定义的类型或任意指定的复合墙壁的设置中选择墙壁。
•基于PN-EN 6946和PN-EN 12524标准的内置建筑材料目录。
•在3D预览或横截面中插入不可见的虚拟墙。例如，它们将房间空间进行划分来区分开放空间功能。
•传热系数会根据为空间分隔器（墙壁，天花板，屋顶）选择的材料自动进行计算。
门窗：
•通过程序库中的参数插入门窗，创建用户定义门窗。
•可对房间内外的窗沿突起及其厚度进行定义。
•可关闭窗沿。

天花板：

•自动插入地板（根据水平轮廓）。
ArCADia-TERIVA天花板：
•该模块是用于制作Teriva天花板结构系统的图纸。图纸包括系统的所有主要元件：天花板横梁，横梁，隐蔽梁，配件砖，KZE和KWE环形配件，KZN和KWN过梁元素，支撑网格以及附加元素的所有必要材料清单，附加了创建天花板所需要的钢筋和整体浇灌混凝土。
•在任何形状的天花板区域自动和手动计算所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。
•在内外墙壁和主梁上自动分配大梁，横梁和环梁。
•自动设置用于隔墙开口和横梁的配件砖系统。
•自动解决侧壁天花板进入墙壁的问题。
•自动计算和设置所需的平面和偏移网格。

房间：
•在墙壁和虚拟墙壁的封闭轮廓中自动创建房间。
•根据房间名称自动为房间分配温度与照明需求。

•例如通过填充或颜色，在视图中改变房间的图形成像。
绑定托梁：
•插入绑定托梁，包括用于钢筋和箍筋的加固物。
列：
•插入矩形和椭圆截面的列。
烟囱：
•插入单个烟囱开口或烟囱轴（烟囱组，具有一定数量的圆柱和线）。
•插入烟囱管道或标记现有烟囱出口。
•新烟囱型材。
楼梯：
•在任何计划中定义单层和多层楼梯和旋转楼梯。
•新式楼梯：带有单块踏板或透视纵梁。选择步骤的类型和元素。
地形：
•根据数字DWG地图的高度自动创建地形模型。
•使用高点或直线插入地形平面。
•插入网络元素模拟对象或地域上存在的对象，检查设计中的碰撞。
3D视图：
•从观察者的角度插入和修改相机设置，可用于查看设计或保存视图。
•当前场景可以保存为BMP，JPG或PNG格式的文件。
辅助元素：

模块轴：
•插入模块化轴格，包括完整的编辑选项。
标题块：
•在对话窗口中或使用图形字段编辑选项创建用户定义的标题块。
•将用户定义的文本自动插入标题块。
•将标题块保存到项目或程序库中。
模板：
•保存元素的用户定义设置（标记，字体，默认类型，高度等）。
•类型管理器用于管理文档中使用并存在于全局库中的类型。从现在开始，它可以保存在将要使用的对象类型的模板中。
布局：
•各种类型的元素组可以保存为单一类型。所有连接，元素大小和其它单个元素参数都可以保存到单个布局中，可以在未来的项目中使用。布局可以进一步划分为修改单个组元素。

类型库：
•每个模块所有元素的内置类型库。
•通过保存创建的类型在设计过程中对库进行修改。
•通过在全局或用户库或项目库中添加，编辑和删除类型，在库窗口中的对库进行修改。
尺寸标注：
•设计的任意线性和角度尺寸。
列表：
•自动为每个级别创建房间列表。
•自动创建门窗列表，包括符号。
•列表可以导出到RTF文件和CSV文件中（电子表格）。
•可与其它系统进行通讯。
•可以以XML格式导出项目。
•在保存之前编辑和更正列表。打印列表并添加logo
•ArCADia-TEXT全新文字处理器。导出至RTF文件中时启动。
•ArCADia-TEXT可保存为以下格式：RTF，DOC，DOCX，TXT和PDF。
对象：
•集成的元素库允许使用所需的架构2D符号来详细绘制图形。
•3D对象库可创建内部空间。
•可以使用新库扩展对象目录。
•使用2D元素创建的用户定义对象可以保存在程序库中。
•插入时，2D和3D对象可根据给出的x轴以某一角度插入。

•绕X轴和Y轴旋转对象，必要时在视图中更改符号。

碰撞（自动检测ArCADia BIM系统元件之间的碰撞和交点）：

•可自由列出ArCADia BIM系统中任何元素的碰撞。

•清晰的项目碰撞清单和平面图以及3D视图中的点指示符。

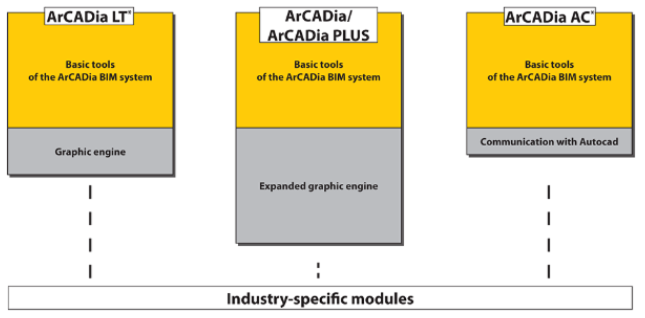

扩展图形引擎

该软件有两个版本，允许客户根据自己的需要和当前的设计任务进行调整。ArCADiasoft公司是ITC（美国IntelliCAD技术联盟）的成员，该公司是IntelliCAD源代码版权的所有者。 ArCADiasoft在ITC联盟中的成员资格确保我们能为客户不断提供更新的软件开发和持续更新程序。该软件具有全新的图形界面，其中所有选项都位于屏幕顶部的色带上。

软件功能：

ArCADia软件具有ArCADia LT软件的所有功能，并增强了以下功能：

•升级创建2D图纸（简单，多线，曲线，草图和其它绘图选项）和完整修改（带有简单和更高级的功能：倒角，断开，连接，匹配等）。

•通过绘制和完全修改所有元素以及读取ACIS固体选项，创建3D图形（楔形，锥形，球形，长方体，圆柱体等）。

•在dwg.文件中插入参考文献。

•新图层的处理功能，由图层编辑管理器管理，这是处理和过滤图层的新工具。在纸张区域的视口中设置图层透明度和图层冻结的选项。

•高级快速选择功能。

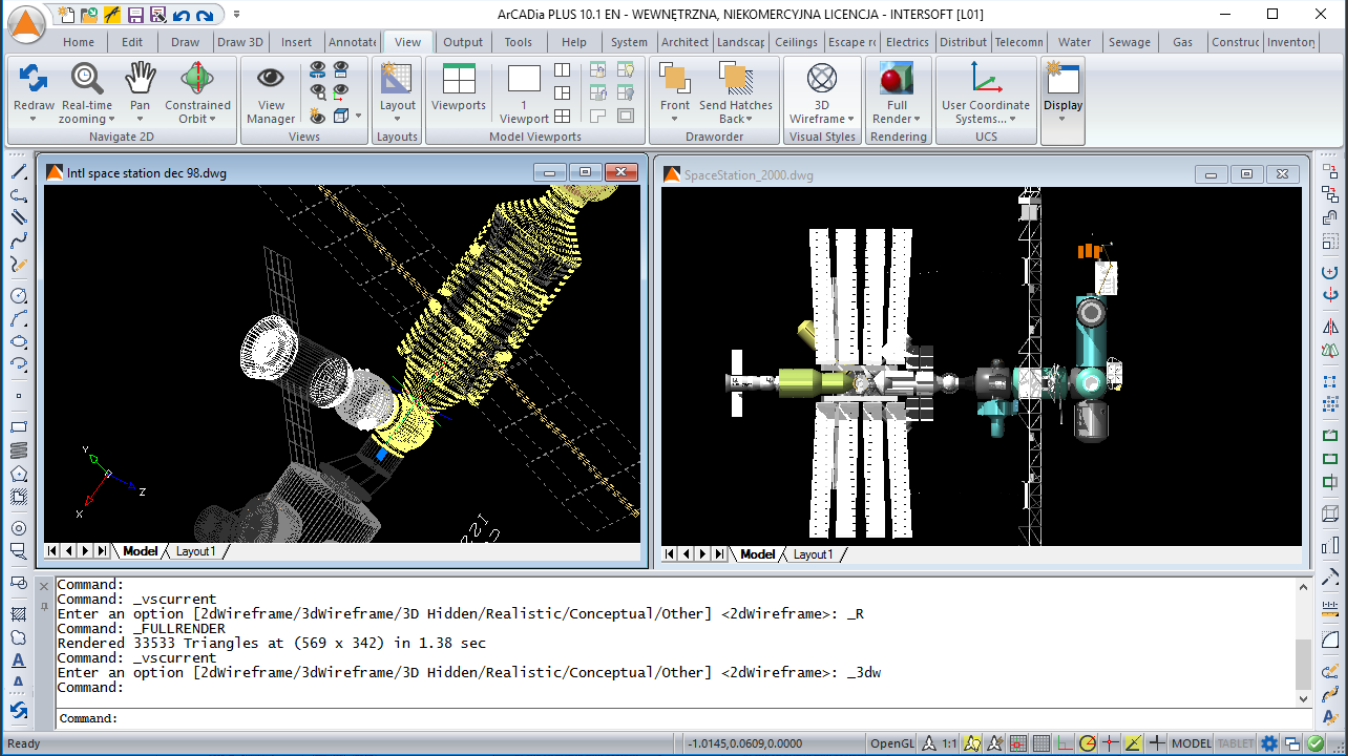

•逼真的可视化和渲染选项。软件开发的空间模型以应用于特定平面的不同材料描述，可区分平滑表面和粗糙表面，在窗格玻璃中区分镜子，在阴影中区分照明表面，指定观察点，视野范围及照明位置。

与AUTOCAD相似的功能：

•清晰的软件界面。

•命令行及其执行

•在图层中工作。

•与设计中心相似的资源管理器。

•可停靠的属性面板。

•使用笛卡尔坐标和极坐标。

•尺寸和文字样式。

•持有人，属性，填充。

•精确的绘图功能，捕捉点（ESNAP），绘图模式（ORTO）等

•可导入线条和尺寸标注样式。

软件完全个性化：

•实施的LISP编程语言解释器可以加载使用其它语言开发的应用程序。

•此外，可以通过加载SDS，DRX和IRX附件扩展软件的功能。

ArCADiasoft是ITC的成员。程序中已经使用了IntelliCAD 8源代码。
