在CAD制图软件中，作为CAD制图初学入门的人，在使用正版CAD软件对机械图纸进行标注时，如果遇到螺纹构件，那么，在CAD绘图软件中，CAD如何标注才可以实现螺纹标注，来简单了解下。
在国产CAD软件中，CAD如何标注才可以实现螺纹标注的操作过程：
1、打开浩辰CAD绘图软件；

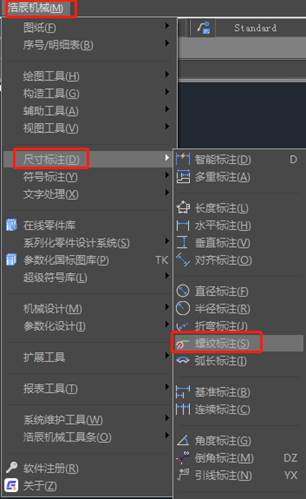

2、找到浩辰机械菜单：浩辰机械→尺寸标注→螺纹标注；
3、或者在命令行输入：GMSCREWDIM；
提示：请选择圆、圆弧：
后续的操作输入方法参考智能标注 GMpOWERDIM，不再介绍。
在浩辰CAD绘图软件中，关于螺纹标注功能，该功能标注圆或弧的螺纹尺寸，与直径标注功能基本相同，区别在于自动加入了前缀“M”。螺 纹 标 注 可 以 根 据 需 要 选 择 螺 纹 的 类 型：普通螺纹、小螺纹、梯形螺纹、锯形螺纹等。可显示标注后的螺纹尺寸。增添导程、和旋转方向等功能。可设置螺距。可选择内外螺纹，可调整公差。可以增添前缀和后缀。使标注出来的螺纹标注更加准确，更符合实际生产要求。
在国产CAD，浩辰CAD绘图软件中，CAD如何标注才可以得到零件的螺纹参数，具体的操作如上所述，也可以从CAD下载一些相关的CAD教程来使用。
