浩辰CAD机械 标准版 2027 集机械绘图、机构设计和数据管理等功能模块于一体，提供符合国家标准并可定制化的行业标准环境。其能力可划分为七大模块，
图框明细表系统

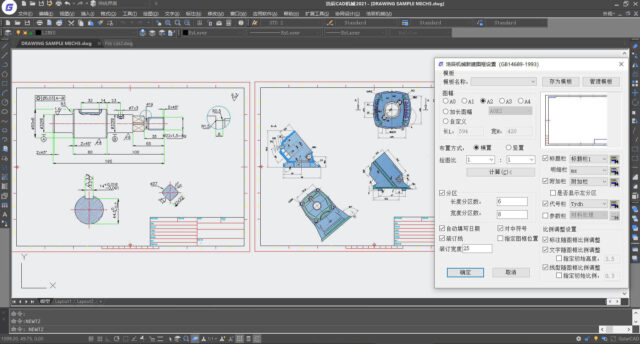

- 多图框和标题栏：包含一整套符合 GB 标准的标题栏和图框，可在同一张图纸中创建不同比例的图框且比例互不影响，双击图框即可重新编辑信息，并支持自定义企业标准。
- 序号和明细表：一键调用不同样式的序号，与明细表形成智能关联更新，实时跟踪零件信息变更；支持导入导出 Excel 实现跨部门信息分发。
- 图档 BOM 分析：选择零部件总装图并添加零部件图纸文件，呈现图纸之间的上下级关系，便于管理老旧图纸信息。
- 批量数据提取：无须打开图纸，即可对已完成装配部件及其子部件的标题栏、明细表数据进行 BOM 数据提取、输出与汇总。
尺寸标注和符号标注
- 标注总长：支持自定义精度，可对多段连续线段或复杂轮廓进行整体长度标注，自动计算并生成总长度标注结果。
- 智能标注：据介绍，一个智能标注可完成 80% 的尺寸标注工作，根据所选图形对象自动生成长度、直径/半径、弧度等标注并智能切换标注样式。
- 倒角标注与螺纹标注：满足机械制图中倒角标注要求；螺纹标注可增添导程、旋转方向、设置螺距、调整公差。
- 公差查询：设计制图过程中可随时查询尺寸的公差值，无须翻阅手册。
- 粗糙度符号、基准符号和形位公差符号：支持最新 GB 标准的基本符号与全面的公差代号，一键调用和双击编辑。
- 焊接符号：依据 GB/T 324-2008 及企业实际标注要求，可自定义符号规格样式。
- 技术条件：提供常用技术条件文本，支持导入 txt 格式文本进行管理。
零件库与超级符号库
- 系列化零件库：基于最新 GB 标准，覆盖 52 个大类、共计 300000 多个零部件，一键调用零件并自动附带零件信息。
- 超级符号库：提供夹具库、机构运动符号、液压气动符号库、电气符号库、金属结构件等常用机构符号库，并可录入企业常用符号库。
绘图设计功能
- 中心线等 70 多种绘图工具：多种类型中心线、智能构造线、系列圆、对称画线、公切线、波浪线、双折线、管道线等。
- 构造孔等 20 余种构造工具：公式曲线、截断线、相贯线、倒圆与倒角、砂轮越程槽、退刀槽、螺纹、孔阵、构造孔、缩放 X.Y 等。
- 局部放大等视图工具：局部放大、剖切符号、向视符号、孔轴投影、转角投影等。
- 消隐功能：框选组成消隐区域的边框线实现遮挡处理，提供掏孔、遮挡部分虚线显示、遮挡部分指定颜色显示等选项。
机械典型零件设计功能
- 轴类设计：提供光轴、键轴、螺纹轴、孔轴和阶梯轴等多种轴段形式，可直观预览设计结果。
- 齿轮设计：提供多种常见结构的圆柱齿轮设计，填写齿轮信息即可一键生成完整视图和尺寸标注。
- 渐开线齿形设计：采用拟合线绘制齿廓，支持齿形的图形预览、调整和绘制。
- 弹簧设计：支持压缩弹簧、拉伸弹簧、扭转弹簧等常用类型的设计与静校核绘图。
扩展工具
- 批量签名：支持对多张图纸多个图框自动签名，签名内容支持 DWG、DXF、PNG、JPEG、JPG、BMP 等格式。
- 三维模型浏览器：支持打开 igs、iges、stp、step 四种格式的三维模型文件，在二维环境中快速参考查看。
- 拆图备档：通过设定过滤条件将一张图纸中的多个图框拆分成多张 DWG 图纸保存，支持所有通过块和多段线组成的图框。
- 批量打印：支持多图纸与多图框的批量打印，可识别图纸中的多个图框。
系统维护与自定义工具
- 自定义图层设置：针对机械实体的图层进行自定义设置。
- 自定义默认模板：支持机械文字标注样式、机械尺寸标注样式的自定义与标准样式导入。
- 自定义标题栏与明细表：定制包含企业 LOGO、数据信息的标题栏模板与明细表表头表体样式。
- 样式管理器：配置多种标准下的图层、图框、标题栏和明细表，满足同时绘制 GB 与 ISO 等不同标准图纸的需求。
产品定位补充
据介绍，浩辰CAD机械支持 PLM、PDM 等管理软件接口，默认提供思普和 Windchill 的数据接口，并支持 C++ 与 COM 两种形式的导出接口，便于针对多图框、标题栏、明细表、序号等机械专有实体进行数据对接与二次开发。此外，浩辰CAD机械 专业版可双向兼容 ACM 图纸底层数据。
