干电气自动化，绕不开的12款软件

做电气自动化，真正每天打开的软件其实挺杂。

有人主要做电气设计，电脑里常驻的是EPLAN；有人长期做西门子PLC，TIA Portal基本离不开；做三菱设备的，会经常和GX Works打交道。再往后，还有HMI、SCADA、组态，以及现场调试时经常用到的远程控制、虚拟机等工具。

本期，我们就从电气自动化工程师比较常见的工作环节出发，把平时经常会碰到的软件捋一捋。

项目一开始，先得把电气图弄出来。

电气原理图、接线图、端子、I/O等内容都需要先落到图纸上。这个环节里，EPLAN和AutoCAD Electrical比较常见。

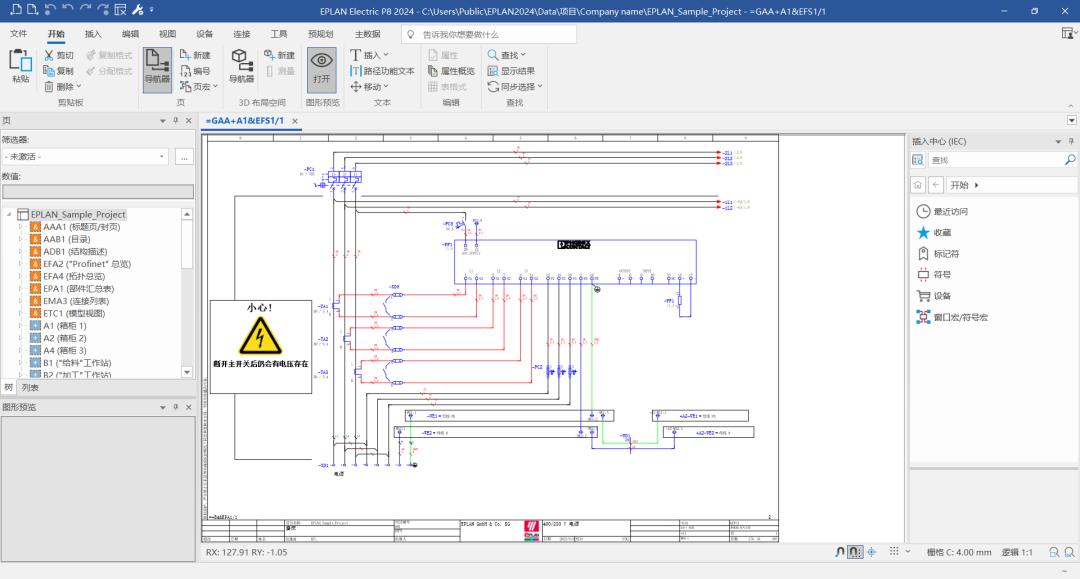

EPLAN Electric P8

EPLAN Electric P8主要用于电气工程设计，原理图、控制回路、端子、接线、PLC I/O都能做。

它比较强的地方是围绕电气工程本身建立了一套比较完整的设计体系，从原理图到项目数据、设备信息、端子和连接关系，都可以放在同一个工程里管理。

并且拥有大量部件库，可以直接下载使用。不过也只限于正版用户，普通用户也只有自己慢慢制作积累了。

如果项目涉及控制柜柜内布局，EPLAN 还有 Pro Panel 模块，可以基于原理图数据做 3D 安装布局和布线，自动算线长、生成开孔图，把设计直接对接到柜体制造。

在设备制造、自动化产线、控制柜等项目中，EPLAN经常出现在电气工程师的日常工作环境里。

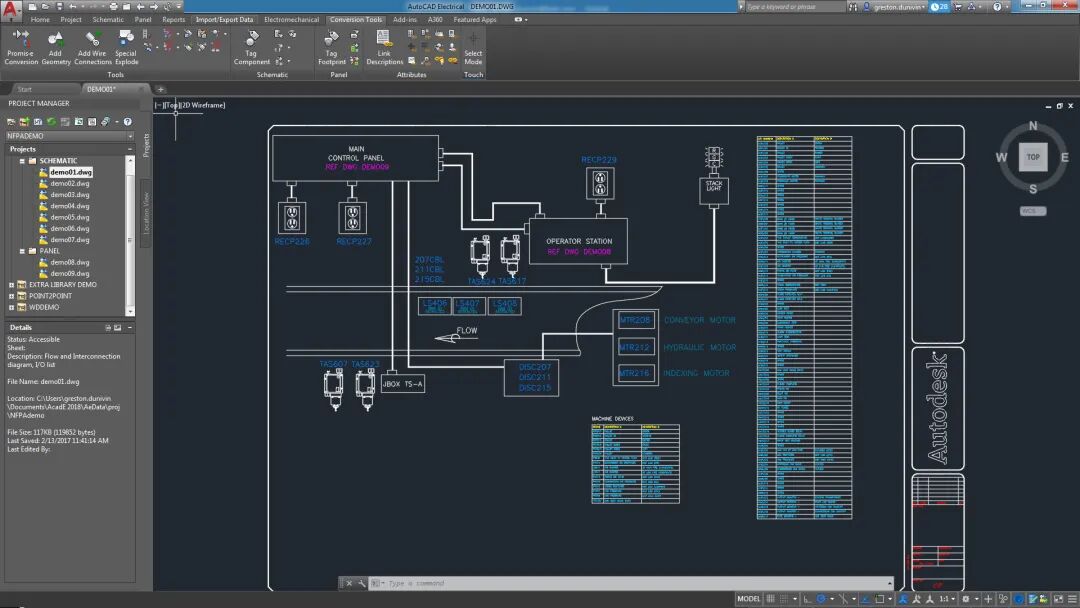

AutoCAD Electrical

AutoCAD Electrical是在AutoCAD基础上面向电气设计的工具，画原理图、控制线路、电气图纸都行。

对于本身就长期使用AutoCAD体系的工程师来说，AutoCAD Electrical的使用方式比较容易衔接到原有的CAD工作流程中，上手会顺很多，不用重新适应一套逻辑。

EPLAN和AutoCAD Electrical，用的人都不少，但背后工作习惯差别挺大，一个偏项目数据管理，一个更贴近原来的CAD流程。

电气图纸完成之后，真正让设备“动起来”的部分就到了PLC。

这一类品牌多，软件也杂，不同PLC品牌基本都有自己的工程软件。

这里挑几个项目中比较常见的工具，包括西门子、三菱、汇川，以及CODESYS这一类通用自动化开发平台。

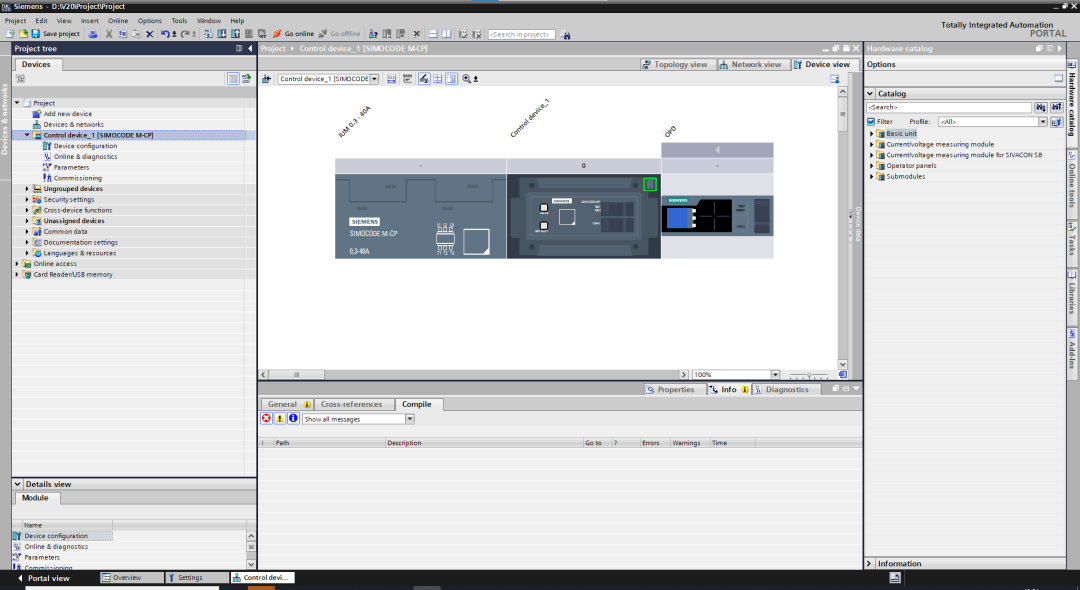

TIA Portal 博途

做西门子项目，博途基本躲不开。

实际干活儿就是硬件组态、写PLC程序、做HMI，有时候驱动配置也顺手在里面弄了。

功能全，但也吃内存，开大项目再加虚拟机，电脑差点就有点顶不住。

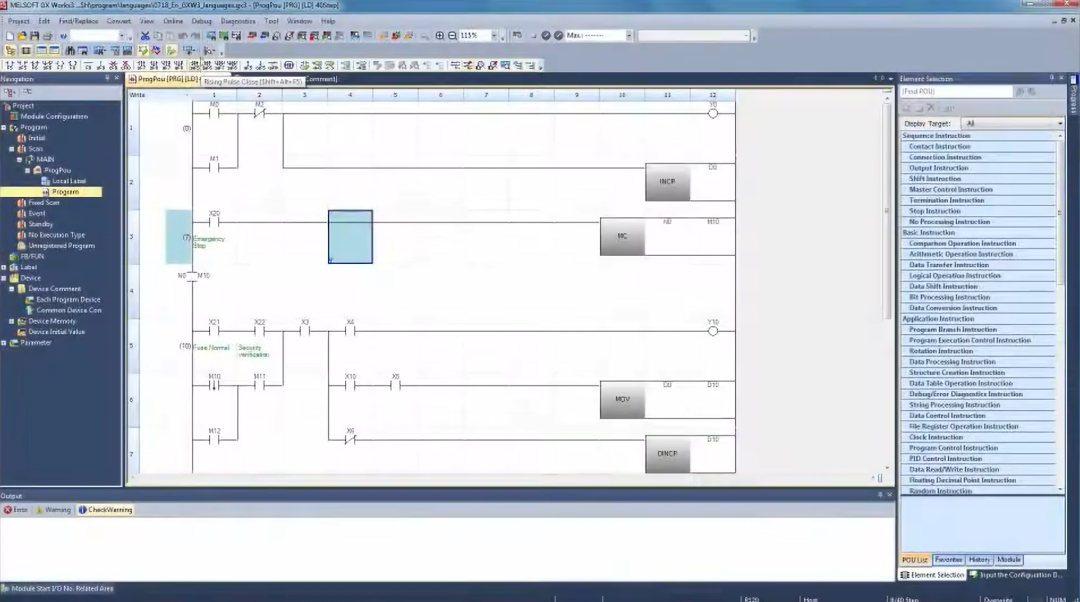

GX Works

三菱的PLC软件，常见的是GX Works2和GX Works3。三菱系列产品写程序、配硬件、设参数、在线调试，都靠它。

老项目和新系列用的版本可能不一样，做三菱的工程师电脑里经常两版都装着，省得现场打不开。

但整体都属于三菱PLC工程开发这一条产品路线。

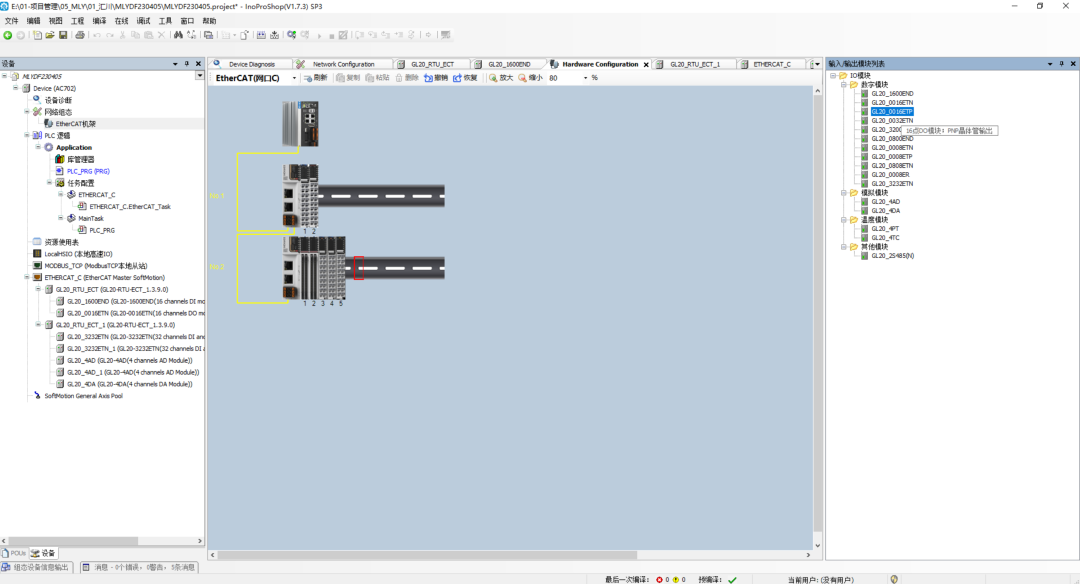

汇川 InoProShop

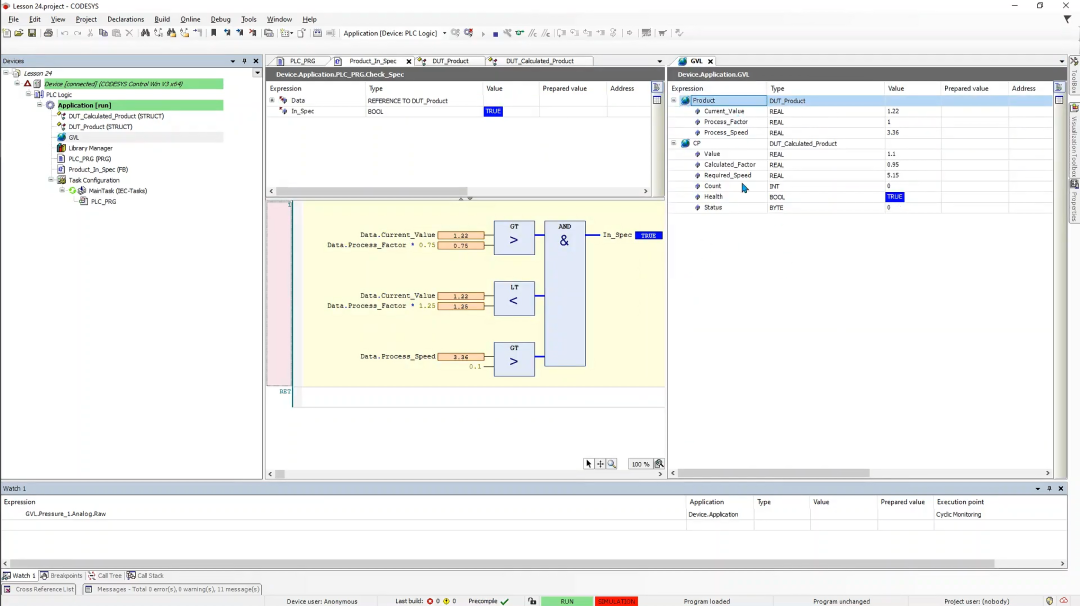

CODESYS

CODESYS和前面几款有点不太一样，它不是绑某一个PLC品牌，是一套基于IEC 61131-3的自动化开发平台，被不同的控制器和自动化产品采用。

除了传统PLC编程之外，它还可以涉及运动控制、可视化等应用。

所以在工控软件里，CODESYS更像是一套通用的自动化开发环境，而不是单纯对应某一个PLC品牌。

欧姆龙、施耐德、罗克韦尔这些项目里也会碰到，这里就不展开做详细介绍了，有用过的工程师，可以在留言区聊聊。

PLC负责控制设备，工程师还需要面对另一个问题：人怎么和设备打交道？

参数设置、运行状态、报警、趋势、数据监控等内容，就会进入HMI和SCADA的范围。

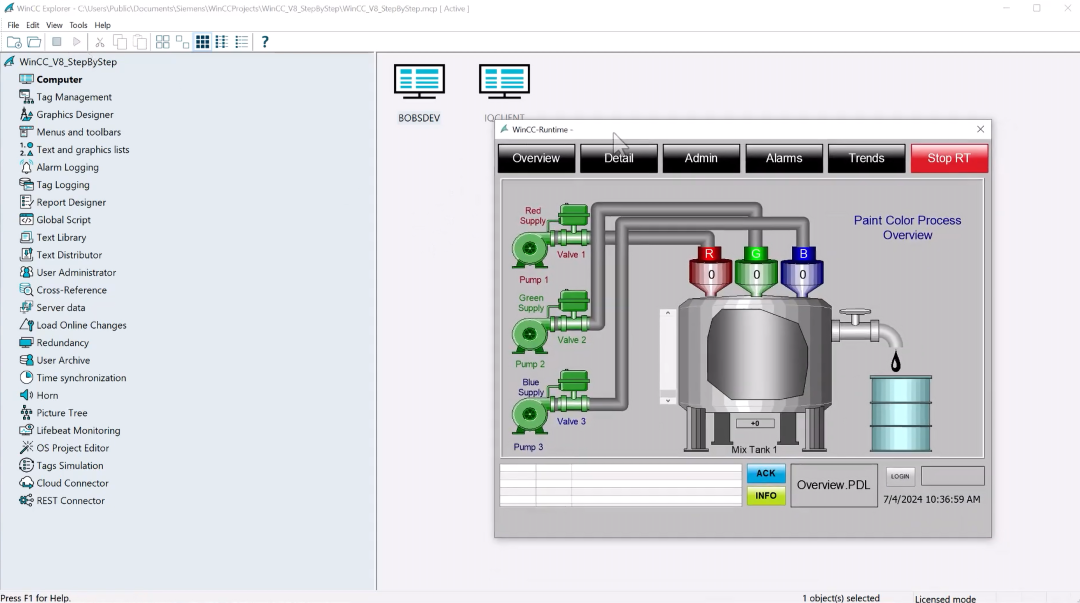

WinCC

WinCC 是西门子的可视化软件，HMI 和 SCADA 都覆盖。

做西门子项目，WinCC 和博途经常一起出现——博途里可以做 HMI 组态，但真到了大型 SCADA、生产过程监控、历史数据、报警管理这些场景，WinCC 作为独立产品线还是主力。

做西门子PLC的工程师经常会同时接触这两套软件。

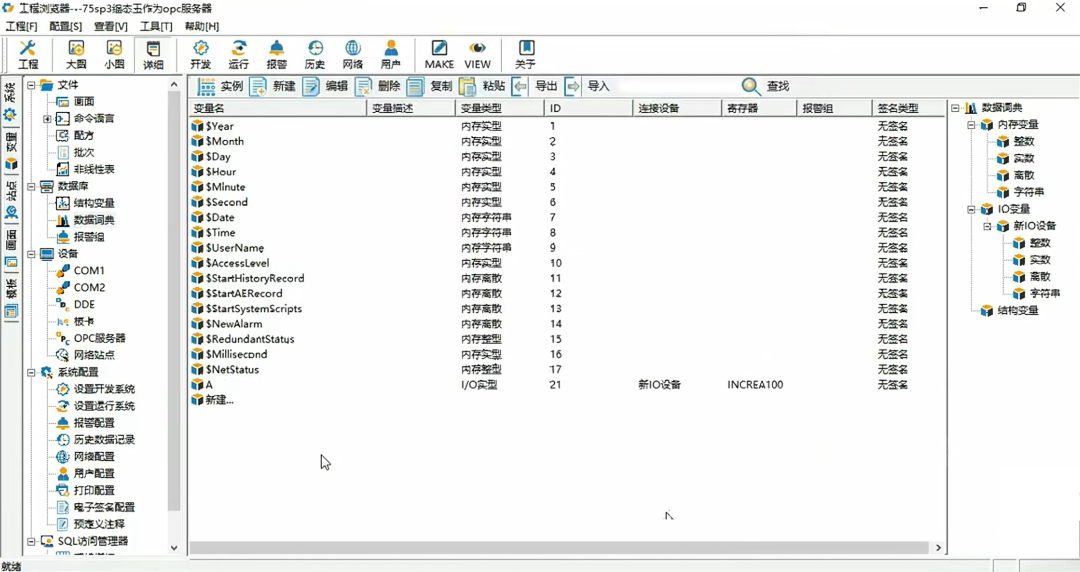

组态王 KingView

组态王是国内比较早进入工业自动化组态领域的软件之一，主要用于工业现场的数据采集、监控画面、报警、趋势等应用。

在不少工业自动化项目中，组态王承担的是上位机监控这一层工作。

它和PLC之间通过工业通信建立连接，把现场设备的数据集中到监控画面中。

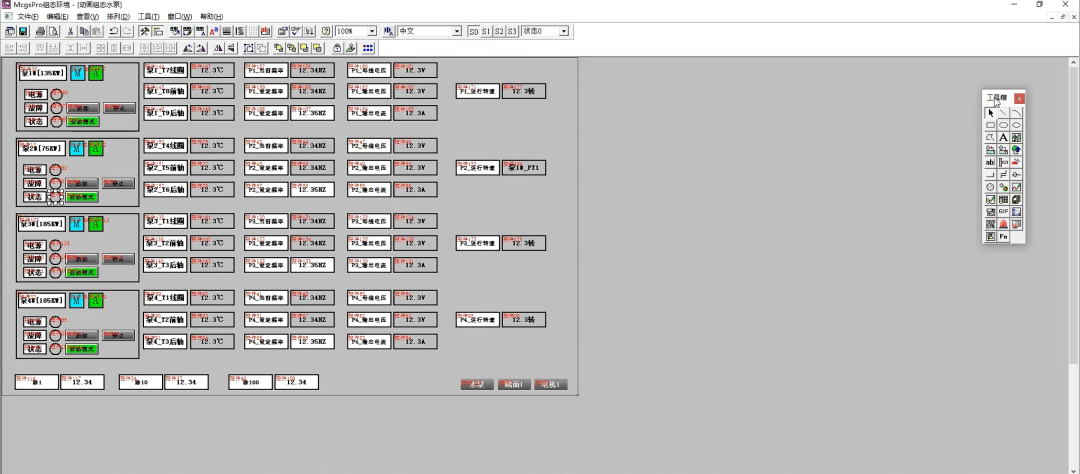

昆仑通态 MCGS

MCGS也是国内工控领域比较常见的组态软件，HMI、工业组态、监控都能用。

在设备自动化项目中，可以用于制作操作界面、报警、数据采集和设备监控画面。

MCGS产品线也涉及不同的硬件和软件形态，因此实际项目中看到的具体产品版本会有所不同。

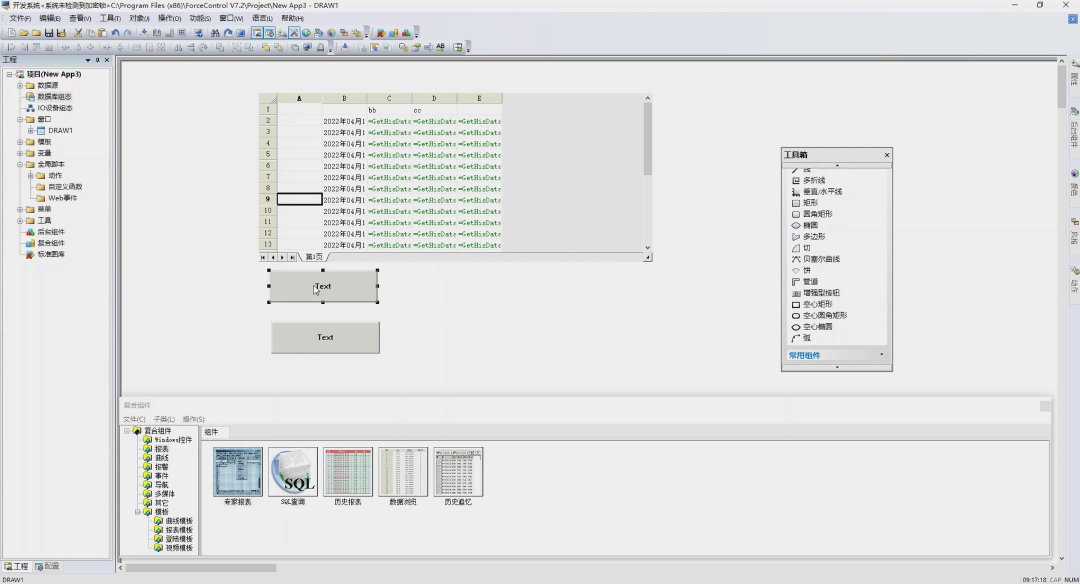

力控 ForceControl

力控偏工业监控和SCADA，数据采集、过程监控、报警、趋势这些是常规活儿。

和偏设备端HMI的软件比，它一般处在PLC和上层监控之间，把现场设备数据集中起来，再用组态画面给操作人员看。市政、水处理、过程监控这些场景里比较常见。

还有一些软件严格来说并不是“工控软件”，但自动化工程师在现场调试和售后维护中也经常会接触到，比如远程控制和虚拟机工具。

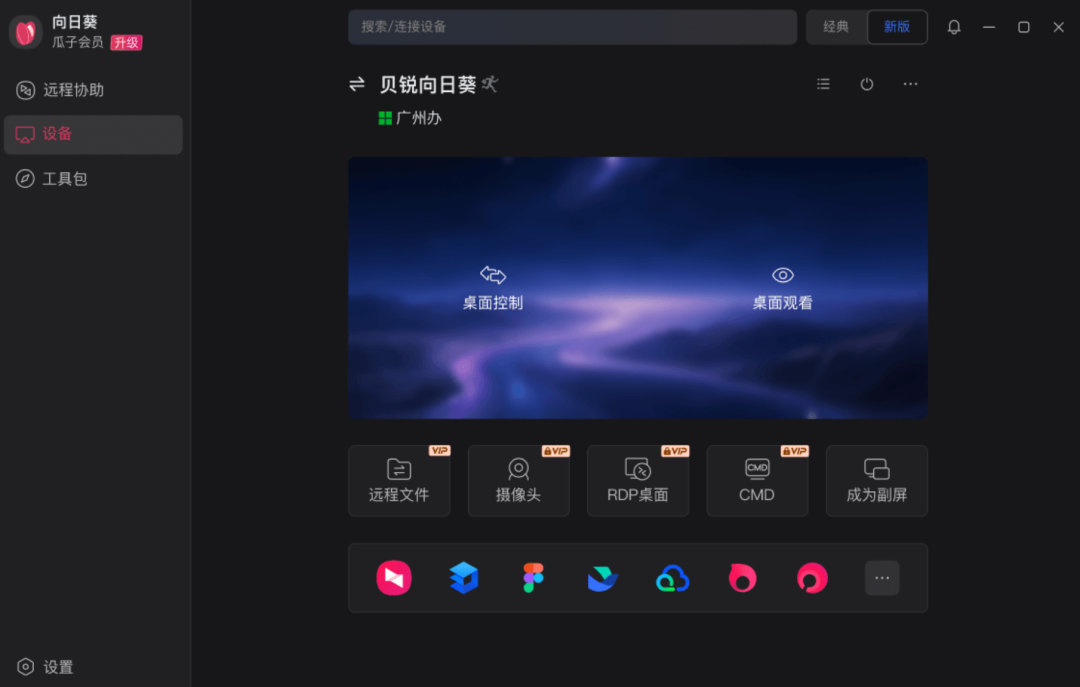

向日葵

向日葵是一款常用远程控制工具。

工控项目经常会遇到设备在现场、工程师不在现场的情况。通过远程控制，可以连接现场电脑，查看软件运行状态、协助处理工程问题，或者进行远程技术支持。

它本身并不负责PLC编程或组态，但在实际项目维护时经常用。

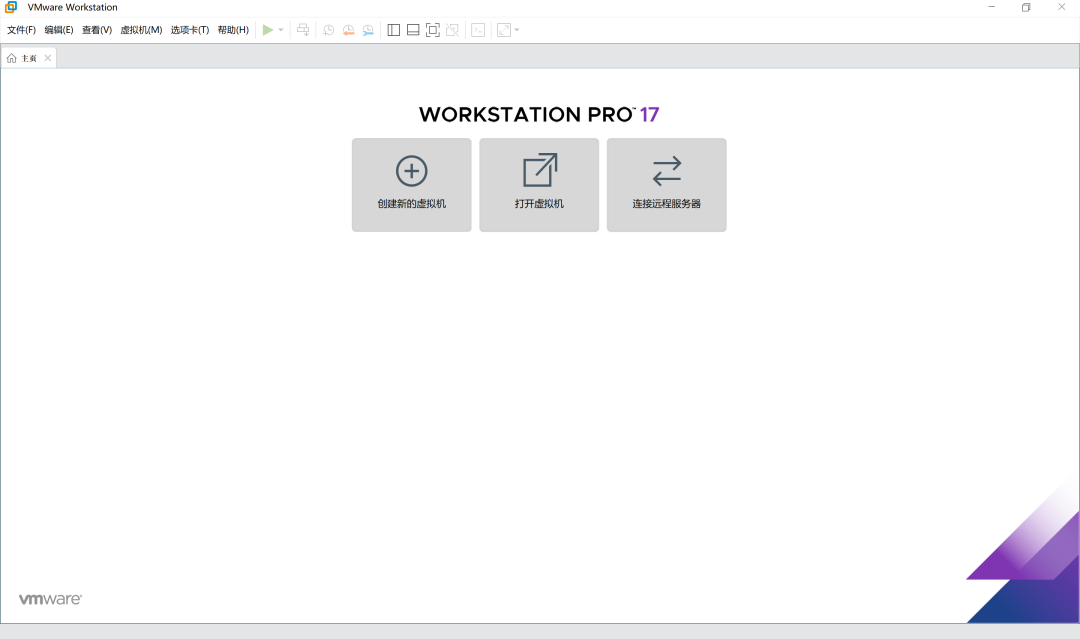

VMware Workstation

VMware是一款常用的桌面虚拟机。

工控项目里经常会碰到不同的软件版本和运行环境，例如老项目使用旧版PLC工程软件，新项目又使用新的Windows环境。不同软件之间还可能存在系统版本、驱动和组件方面的要求，装一起容易打架。

这时候，虚拟机就可以把不同的工程环境隔离开。

对于需要同时维护新旧项目、测试不同版本软件的工程师来说，一般电脑里都有它。

从电气原理图，到PLC程序，再到HMI、SCADA，自动化工程师平时接触的软件其实比想象中要多。

这次整理的12款，只是电气设计、PLC、HMI/SCADA、辅助工具这几块。

真正做项目时，电脑里还会继续装上串口调试、工业通信、网络抓包等各种工具。这些软件更加细分，而且不同工程师的使用习惯差别也比较大，这里就不展开了。

反正干自动化，软件就是跟着项目攒的。做西门子装博途，做三菱装GX Works，做汇川用InoProShop，画图开EPLAN，现场调试再配上远程和虚拟机。

最后回头一看，电脑里装的这些软件，基本也就是自己这些年做过的项目。

你用过哪些软件呢？欢迎在留言区讨论交流。
