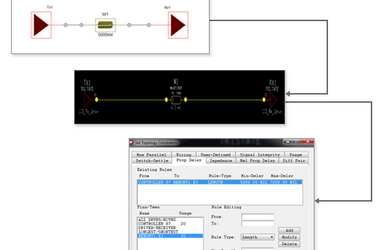

一、产品概述
Cadence Sigrity SPEED2000 是 Cadence 公司旗下 Sigrity 仿真套件中的核心工具之一，定位为整板系统级全波瞬态分析平台。它基于三维时域有限差分（FDTD）求解引擎，能够对高速 PCB 板上的信号完整性（SI）、电源完整性（PI）、电磁干扰（EMI）以及静电放电（ESD）等问题进行全波仿真分析。相比传统的频域工具，SPEED2000 在时域维度上可直接模拟同步开关噪声（SSN）、过孔与走线之间的耦合效应以及芯片封装与电路板之间的交互作用，是高速数字设计工程师进行系统级验证的重要工具。
二、核心功能模块
2.1 DDR 时域信号完整性仿真
SPEED2000 内置 DDR Simulation 模式，支持 DDR3/DDR3L/DDR4 等主流内存接口的时域仿真。工程师导入 PCB 文件后，可通过图形化界面完成叠层配置、元件分组、IBIS 模型加载以及总线分类等操作。工具支持 Fly-by 菊花链拓扑等复杂内存架构，能够自动进行引脚映射（Auto Pin Mapping），大幅降低人工配置工作量。仿真完成后可查看单线波形与眼图，通过调整 DDR 门限阈值评估信号质量，帮助工程师在 Layout 阶段提前发现时序违例和信号退化问题。
2.2 电源完整性时域分析
电源噪声的时域分析是 PI 设计中的关键环节。SPEED2000 能够对 PCB 上的电源地网络进行全波瞬态仿真，模拟 VRM 输出、去耦电容网络以及负载芯片之间的动态电压波动。用户可设置 VRM 模型并指定电压值，加载电容模型库完成去耦网络建模。仿真结果可直观呈现电源轨上的电压跌落与纹波噪声，为去耦电容选型和布局优化提供量化依据。
2.3 EMI/EMC 仿真
随着 PCB 布线密度和信号速率的持续提升，电磁兼容问题已成为产品认证的重要门槛。SPEED2000 提供 EMI Simulation 模式，支持对指定信号线进行辐射发射分析。用户可为关键信号设置激励源，配置 IBIS 模型后生成仿真网格，工具将计算水平和垂直方向的辐射强度，并以 FCC 标准曲线为参考进行评估。还可按不同频率（如 100MHz、500MHz、1GHz）查看 PCB 板的辐射分布热力图，辅助工程师识别 EMI 热点区域并优化 Layout。
2.4 ESD 静电放电仿真
ESD 问题是消费电子和工业设备面临的常见可靠性挑战。SPEED2000 内置符合 IEC 61000-4-2 标准的静电枪模型，可模拟人体放电模式（HBM）下的电流波形。工程师可将静电枪放置于 PCB 任意位置，仿真放电对信号管脚和电源管脚的电压冲击，并评估 ESD 电容、TVS 管等防护器件的抑制效果。工具还支持 IBIS Simulation 联仿，分析 ESD 噪声对高速信号传输质量的影响，在流片和打板之前即可完成防护方案的充分验证。
三、技术特点
- 全波时域求解：基于 3D FDTD 算法，能同时捕捉信号反射、串扰以及电源地平面谐振等宽频效应，仿真精度高于准静态方法。
- 多模式覆盖：同一平台提供 DDR 仿真、通用 SI 仿真、EMI 仿真、ESD 仿真等多种工作模式，减少多工具切换的工程成本。
- IBIS 模型生态：兼容主流芯片厂商的 IBIS 模型文件，支持自动引脚映射，降低模型匹配的工作门槛。
- 与 Sigrity 套件集成：SPEED2000 可与 Sigrity 套件中的 PowerSI、OptimizePI 等工具协同，形成从频域到时域、从 SI 到 PI 的完整仿真链路。
四、选型与采购建议
企业在选型 Sigrity SPEED2000 时，建议从以下维度进行评估：
- 仿真需求匹配：明确当前产品设计中涉及的主要仿真场景。若主要关注 DDR 内存接口的时序与信号质量，需确认目标 DDR 代际（DDR3/DDR4/DDR5）是否在工具支持范围内；若涉及 EMI 认证预扫描或 ESD 防护设计，则需要确认所需模块是否包含在采购范围内。
- 工具链兼容性：SPEED2000 以 Cadence Sigrity 套件形式交付，需评估与现有 EDA 工具的衔接情况，包括 PCB 设计文件的格式兼容性以及是否需额外购买接口授权。
- 模型资源储备：仿真效果高度依赖 IBIS 模型的质量与完整性，建议在采购前梳理芯片供应商可提供的模型清单，确保关键器件有可用模型。
- 计算资源规划：全波 3D 时域仿真的计算成本较高，尤其在 EMI 和 ESD 场景下仿真时间可能较长，需提前规划工作站配置和 License 数量以匹配项目并行需求。
- 询价与试用：Cadence 软件通常采用年度订阅或永久授权加维护费的模式，价格因模块组合、License 数量和区域政策而异，建议联系官方销售或授权渠道获取报价，并在采购前申请试用评估以验证工具在实际项目中的表现。
五、结语
Sigrity SPEED2000 作为一款成熟的系统级全波时域仿真工具，在 DDR 信号完整性、电源完整性、EMI 和 ESD 仿真等关键领域均有深厚积累。对于关注高速数字设计质量、希望通过仿真手段降低打板迭代成本和认证风险的企业而言，SPEED2000 是值得纳入评估清单的选项。如对 Sigrity 系列工具的功能对比、模块配置或商务咨询有进一步需求，欢迎通过软服之家平台获取更多专业选型建议。
