从影像测量到智能检测：Metus 软件的核心能力解析

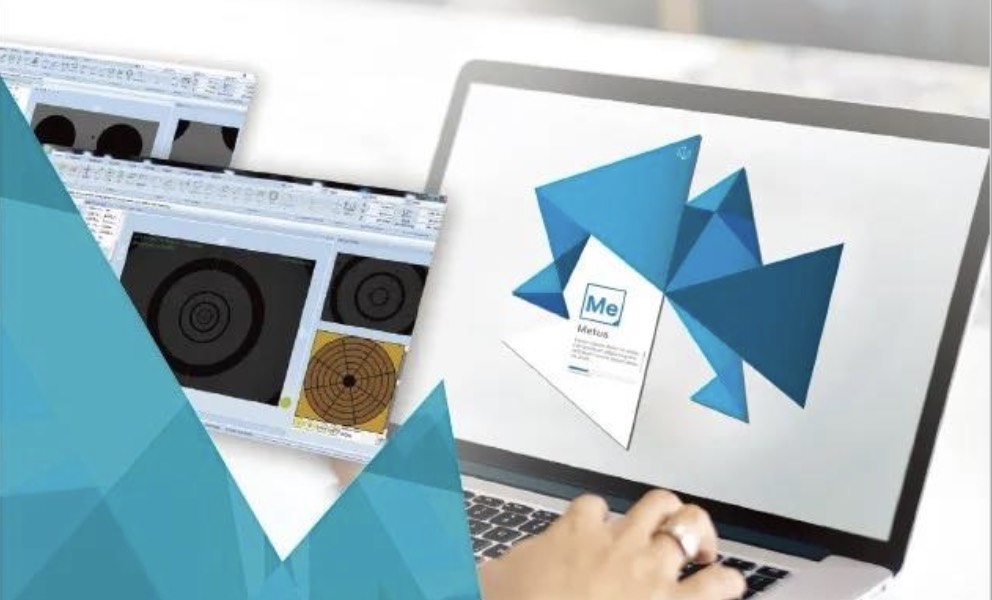

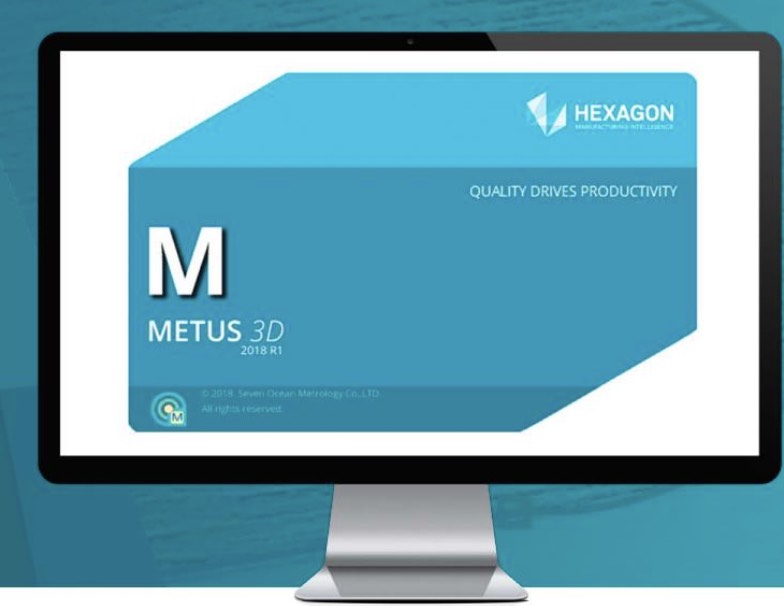

在精密制造和质量检测领域，影像测量仪已经成为不可或缺的工具，而测量软件则是决定检测效率和精度上限的关键。海克斯康旗下的 Metus 快速影像测量软件，专为影像测量设备设计，融合了 PC-DMIS 尺寸检测核心技术，面向 3C 电子、新能源电池、金属制造、5G 通讯等行业，提供从编程、测量到报表输出的全流程检测方案。
飞拍闪测：让批量检测效率提升 21%
对于需要重复检测多元化尺寸要素的场景，Metus 的运动控制器具备位置触发功能，可通过触发相机实现对规律性排布特征的高速连续抓取。这项被称为「飞拍闪测」的能力，在批量 PCB 板、连接器端子等产品的检测中可将效率提升约 21%，减少工件停顿和平台往复移动的时间开销。
与之配合的是 LOOP 循环功能。当阵列元素数量较多时，传统方式会占用大量内存；Metus 的 LOOP 循环机制有效解决了大阵列检测的内存瓶颈，使大工件或多点位 CNC 程序的稳定运行成为可能。
坐标系体系：编程的根基与进阶应用
在影像测量编程中，坐标系是整个程序的「地基」。Metus 支持在一个 CNC 程序中建立多个坐标系，并允许在各坐标系之间灵活回调。建立坐标系主要有两个作用：一是定位，确保批量测量时同一程序能精准匹配每个样件的测量位置；二是作为评价基准，为位置度、轮廓度等 GD&T 尺寸评价提供参考。
Metus 的坐标系可分为机台坐标系和工件坐标系。实际编程中通常先用粗坐标系定位，再建立精坐标系。坐标系轴向的选择直接影响批量运行的稳定性——应优先选择距离较长的方向建立轴向，短距离特征容易导致远离原点的要素偏离目标位置。此外，Z 向原点的建立同样不可忽视，否则工件垫高后会出现全局失焦。
对于有斜度或轻微形变的工件，Metus 支持以激光测头「取点构面」建立面找正，将 Z 轴方向与工件表面自动对齐形成立体空间坐标系，保证倾斜面上测量要素的焦距始终清晰。这种应用在 PCB 行业和精密金属加工中尤为常见。
全景拼接与离线编程
Metus 的图像拼接功能可将多个子视野扫描结果合成为工件完整全景图，这张全景图既可以作为 CNC 编程时的导航地图，也支持离线编程——用户无需连接硬件即可在拼接图上完成程序编写和要素定义，大幅降低对机台占用时间的依赖。
配合 DXF 和 Gerber 格式的 CAD 文件导入，Metus 能从工程图纸中自动提取特征并生成测量要素。在导入过程中，软件会根据特征尺寸自动匹配镜头倍率和抓取框大小。对于 PCB 行业常见的 V 型切割线检测，离线 CNC 编程比在线编程更能节省时间、提升测量效率。
多传感器融合与 3D 扫描
Metus 不仅支持相机传感器，还整合了激光线、激光点和 3D 扫描模块。双激光传感器可用于测量高度和表面轮廓——用户对零件进行特殊对齐后，激光可自动查找与 X、Y 位置对应的 Z 高度。激光扫描支持等间距和非等间距两种模式，在平面度、高度差等尺寸测量中兼顾精度与效率。
在微纳尺度，Metus 可选配基于白光共焦原理的 3D 扫描模块，分辨率最高可达 10 纳米，测头精度从 0.1 微米到 3 微米，且不受产品表面颜色、材质和反射率影响。这一能力适用于透明材料、反光表面和漫反射表面的微小曲面拓扑测量，满足半导体、精密光学等领域的严苛需求。
图像处理算法与边缘抓取
影像测量的核心挑战之一是复杂工件的边缘识别。Metus 在杂点过滤和抓边方式上提供了多项可调参数，包括抓边方式、棱边极性、强度和外层滤波的组合配置。无论是刀锋不清晰的分界线还是低对比度表面，经过光源影像处理后都能实现稳定的重复抓取。其智慧 R 角功能仅需选取相邻两边即可获取接近真实的 R 角半径，省去了传统方法中判断弧线起点和终点的繁琐步骤。
实时报表与多人协作
Metus 支持将测量结果实时输出至 Excel 模板的指定单元格，支持叠加历史数据。报表摘要功能自动筛选超差和抓取失败的元素，帮助操作者快速定位问题位置，编辑后结果同步刷新。此外，软件内置的计算器功能允许用户自定义公式计算尚未内置的检测指标，计算结果支持导出为 Excel、TXT、CSV、XML、JSON 等多种格式。
在产线部署中，Metus 支持一人多机模式——单个操作员可同时管理多台设备，减少人工配置成本，提升整体检测产能。
选型与采购需关注的核心问题
Metus 的配置和授权通常与影像测量仪硬件绑定，不同版本的模块组合会影响功能和价格。选型时需要重点确认以下方面：是否需要多传感器（激光或 3D 扫描模块）支持；产品检测是否涉及多坐标系回调或复杂 GD&T 评价；是否有离线编程需求；是否需要定制报表格式或与企业 MES 系统对接。版本差异主要体现在传感器扩展数量、CAD 导入格式支持和高级图像处理算法上。
部署方式上，Metus 运行于连接影像仪的工作站，对操作系统和硬件有一定要求，建议在采购前与厂商确认兼容性和运行环境。授权通常为永久许可并包含首年技术支持与版本更新，后续维护费用视服务等级而定。对于具体报价和授权方案，建议联系正规厂商或授权代理商获取当前报价，核实版本差异、授权范围、培训服务与续费政策，确保采购方案与实际检测需求匹配。
