EIT与FEM双算法驱动的国产电磁仿真方案
中望高频电磁仿真软件是中望软件推出的一款国产自主CAE仿真工具，面向天线、微波器件等高频组件的电磁场仿真分析。该软件集成了基于FDTD的EIT（嵌入积分）技术与基于四面体网格的频域有限元算法（FEM），以双求解器架构覆盖从宽带快速求解到复杂精细结构高精度仿真的不同需求场景。
在工业软件自主可控趋势下，高频电磁仿真长期由国外产品主导。中望高频电磁仿真软件的出现为国内工程师提供了一条兼顾精度、效率与易用性的替代路径，尤其适合与中望3D深度结合、需要建模-仿真一体化工作流的用户群体。
EIT算法：在传统FDTD基础上的三项关键改进
中望高频电磁仿真软件的时域求解器采用EIT算法，其底层基于FDTD（时域有限差分）方法。FDTD通过Yee网格对麦克斯韦方程进行时空离散，电场与磁场在时间上交替抽样、彼此相差半个时间步长推进求解，一次计算即可获得整个宽带频率特性，对连接器、传输线、滤波器、天线等高频应用效率较高。
传统FDTD在实际工程中存在几个固有局限：模拟弯曲金属或介质界面时产生梯形近似误差；共形FDTD虽然改善了精度，但往往因稳定性约束需要缩减时间步长，拖慢整体计算速度；对于极薄层曲面金属和多层薄介质的模拟能力有限。
EIT算法针对上述问题做了三项改进：第一，克服了弯曲金属界面和介质界面的梯形误差，避免了精度损失；第二，不需要像共形FDTD那样因稳定性要求缩减时间步长，保持了计算速度；第三，能够准确模拟任意曲面金属无限薄层和任意多层薄介质。此外，EIT在模型离散阶段的鲁棒性表现突出，可处理包含退化三角形（退化成点或线）的病态模型，降低了网格修复的前处理负担。
有限元求解器：面向复杂精细结构的频域分析
除时域EIT求解器外，中望高频电磁仿真软件还提供基于四面体网格的频域有限元求解器。频域有限元法以高精度几何模拟能力见长，适合处理具有复杂曲面、精细内部结构的模型。四面体网格对任意几何形状的适应性较强，计算结果在结构复杂场景下表现出较好的稳定性和可靠性。
两种求解器的组合使用户可以根据具体仿真任务灵活选择：宽带特性分析、传输线等场景优先使用时域EIT求解器；需要精细结构解析、窄带高精度分析的场景则更适合频域有限元求解器。
关键功能模块
建模与数据交互
中望高频电磁仿真软件与中望3D深度集成，依托中望3D的自主几何建模内核，具备直接建模、曲面建模和混合建模能力。对于第三方模型，支持直接编辑功能，可在不回到原始CAD环境的情况下快速修改。格式兼容方面，支持CATIA、NX、ProE等主流三维软件格式以及常见中间格式的导入导出，无需第三方插件。
历史树驱动的参数化建模能力也为优化设计提供了便利——修改模型参数后仿真流程可自动更新，适合需要迭代优化的场景。
材料系统
软件内置材料库提供164种线性各向同性电磁材料，用户可按”全部””电磁””自定义”三类过滤查找。材料参数涵盖相对介电常数、相对磁导率、体电导率、电损耗正切和磁损耗正切等关键电磁特性。
对于材料库未覆盖的场景，用户可以自定义新材料：设置介电常数、磁导率以及指定测量频率下的损耗正切值，即可添加到材料库供重复使用。实体模型可赋予材料库中任意材料或新建材料；无限薄面结构则仅支持PEC（理想电导体）赋值。

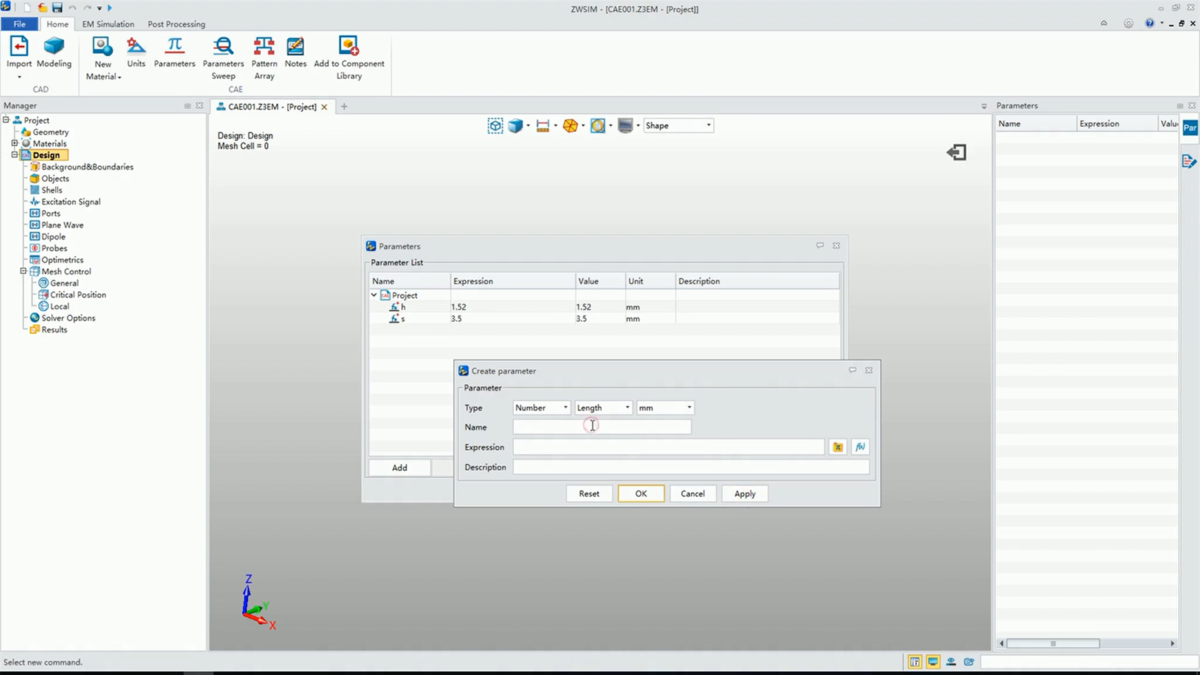

求解器配置
时域求解器提供多个可调参数以适应不同精度和效率需求。精度参数定义为模型内部剩余功率与输入功率之比，对于谐振结构可设置-50dB甚至-60dB以获得更高精度，代价是更长的求解时间。”最小往返数”和”最大往返数”控制信号在求解区域内对角线方向的往返次数——达到精度值即停止，若未达到则运行至最大往返数后结束。PML吸波性能提供”好””很好””超级好”三个等级，吸波性能越高仿真精度越高但耗时越长。
电磁场监视器提供三种模式：不保存电磁场结果、保存自定义频点电磁场结果、缓存所有电磁场结果，用户可根据后处理需求灵活选择，避免不必要的存储开销。
后处理与结果分析
仿真完成后支持多维结果的查看、导入与导出，可对仿真结果进行数学处理、特征跟踪和标记。电磁场云图支持多方位直观展示。参数扫描功能可以在一次设置中分析某个参数在特定范围内变化对结果的影响趋势，一次性输出所有分析结果，帮助工程师判断设计敏感度。
阵列天线仿真方面，软件提供线性、圆形、多边形、点到点、曲线上、面上等多种阵列类型，支持模型、材料和端口一同阵列，简化了大规模阵列天线的建模流程。远场结果可直接进行阵列操作，用户输入三维阵列参数即可根据单元方向图预估阵列方向图，无需建立实际阵列模型，有利于前期工程设计阶段的快速评估。
仿真前软件还提供检查功能，可验证设置正确性和模型完整性，支持手动处理模型相交和材料交叠问题。仿真完成后自动生成详细日志和可导出的仿真报告，便于过程管理和结果归档。
适用领域
从功能配置来看，中望高频电磁仿真软件主要面向以下几类高频电磁仿真任务：天线及天线阵列的设计与性能评估；微波器件（滤波器、连接器、传输线等）的S参数和场分布分析；需要对宽带频率响应进行一次性快速求解的场景；以及需要与中望3D实现建模-仿真闭环迭代的设计流程。
选型考量
对于正在评估高频电磁仿真工具的团队，建议从以下几个维度对比：仿真精度是否满足产品设计指标；求解器类型是否覆盖团队的主要分析场景（宽带时域 vs. 窄带频域）；与现有CAD工具的兼容性和工作流衔接成本；材料库是否覆盖常用工程材料以及自定义材料是否便捷；大规模仿真下的计算资源消耗是否在可接受范围内。这些问题直接关系到软件在实际项目中的落地效率，建议通过正规渠道获取试用版本进行针对性测试，并结合官方技术支持确认授权方式与部署方案是否与企业现有IT环境匹配。
