Simcenter MAGNET 是一款强大的电磁场仿真解决方案，用于预测电机、发电机、传感器、变压器、执行器、螺线管或任何带有永磁体或线圈的组件的性能。 对电磁设备的物理学进行建模 Simcenter MAGNET 具有精确模拟电磁设备物理特性的功能。这包括对制造过程、与温度相关的材料特性、磁化和去磁化建模以及矢量滞后模型等进行建模的能力。 Simcenter MAGNET 还具有具有六自由度功能的内置运动解算器。它允许对诸如磁悬浮或复杂运动之类的复杂问题进行准确的建模和分析。借助独特的智能网格重新划分技术，这成为可能。 通过仿真自动化探索可能性 高效的设计过程需要可以根据工作流程自定义的工具。Simcenter MAGNET 包含复杂的脚本编写功能，可实现灵活的工作流程自动化。 使用 Simcenter MAGNET 完全参数化的 CAD 功能将提高仿真效率。特别是，通常需要大量手动过程的模型，例如包括对不同尺寸和许多气隙的各种磁体进行大量计算的模型。 与电路到系统级建模保持集成 系统级（1D）或基于模型（二维轴对称、二维平移和全三维）分析需要精确的子组件模型，以考虑影响整体系统行为的交互作用和局部瞬变。 Simcenter MAGNET 包括原生电路模拟、协同仿真连接以及为 Simcenter Flomaster、Simcenter Amesim 和其他平台导出一维系统模型等功能。
制造商 Siemens Digital Industries Software 西门子数字化工业软件 Siemens Digital Industries Software 西门子数字化工业软件
德国 > 慕尼黑
主要功能 低频电磁仿真/电机/线圈/变压器仿真
软件类型 商业软件
部署方式 本地部署
操作系统 Windows

icon特点与优势

1、对电磁设备的物理特性进行建模

Simcenter MAGNET 具备对电磁设备的物理特性进行精确建模的功能。这其中包括对制造流程、温度相关材料属性、磁化和退磁以及矢量迟滞模型等建模的能力。Simcenter MAGNET 还提供内置的六自由度运动求解器。它支持对磁悬浮或复杂运动等复杂问题进行精确建模和分析。这一功能主要通过独特的智能网格重划分技术来实现。

2、仿真自动化探索无限可能

高效的设计流程需采用可根据工作流定制的工具。Simcenter MAGNET 提供复杂的脚本功能，可实现灵活的工作流自动化。借助 Simcenter MAGNET 完全参数化的 CAD 功能，可提高仿真效率。尤其是通常需要大量手动流程的模型，例如那些需要对含许多气隙的各种规格磁体进行大量计算的模型。

3、保持电路集成，实现系统级建模

系统级（一维）或基于模型（二维轴对称、二维平移和全三维）分析需要创建精确的子组件模型，以充分考虑影响整体系统特性的交互和局部瞬变。Simcenter MAGNET 具备本地电路仿真、协同仿真连接以及 Simcen Flomaster、Simcenter Amesim 和其他平台的一维系统模型导出等功能。

icon产品说明

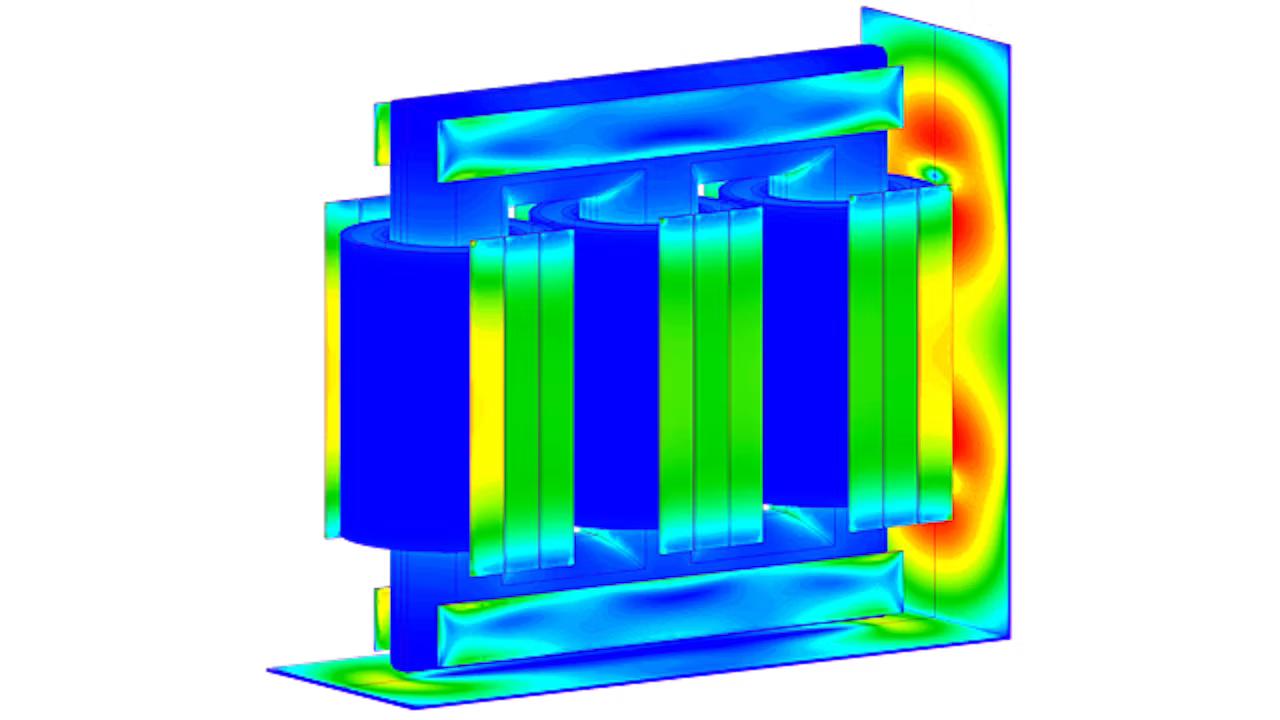

交流电磁模拟
交流电磁仿真基于单一频率，这缩短了仿真时间。使用这种方法，可以在存在导电、磁性或两者兼而有之的各向同性材料的情况下，模拟载流导体内部和周围的电磁场。这考虑了位移电流、涡流和邻近效应，这在热点分析中很重要。

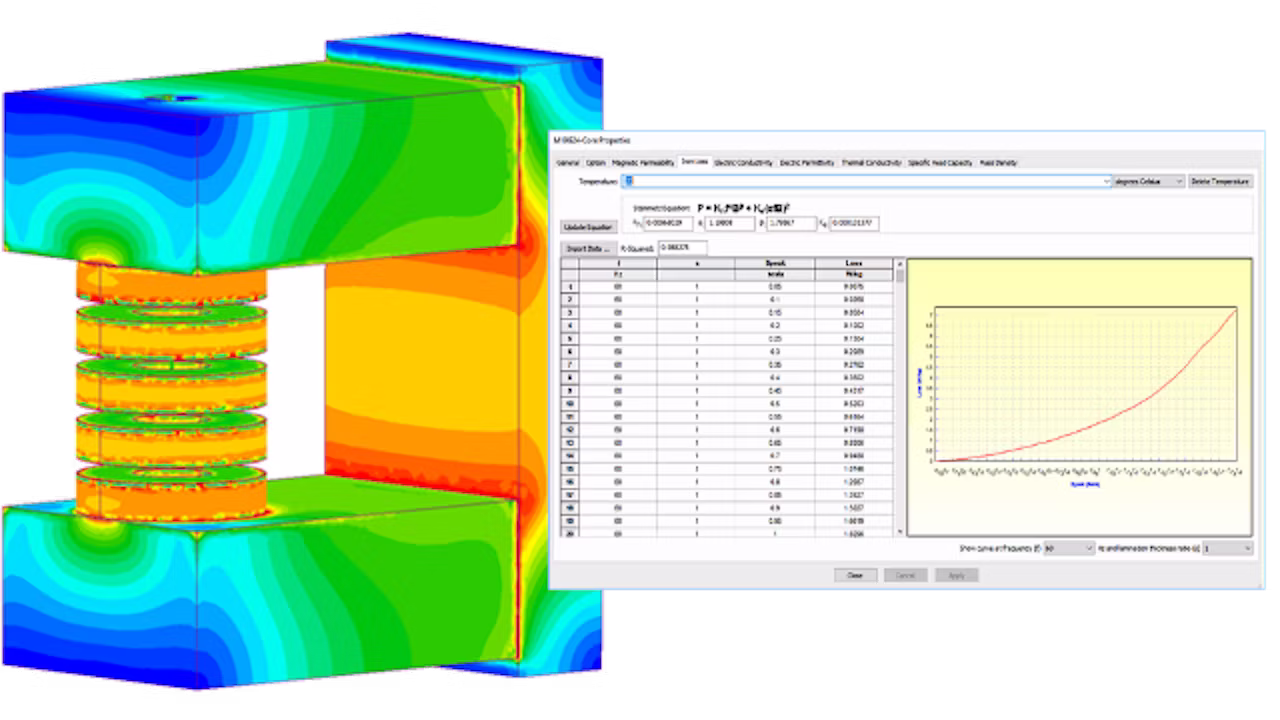

高级电磁材料建模
低频电磁仿真的精度在很大程度上取决于材料数据。Simcenter 电磁高级材料建模考虑了非线性、温度依赖性、永磁体的消磁、滞后损耗和各向异性效应。这使得分析诸如永磁体消磁之类的影响以验证其使用寿命，在缩短求解时间的同时分析薄件的频率相关损耗，并考虑所有损耗以实现精确的能量平衡。

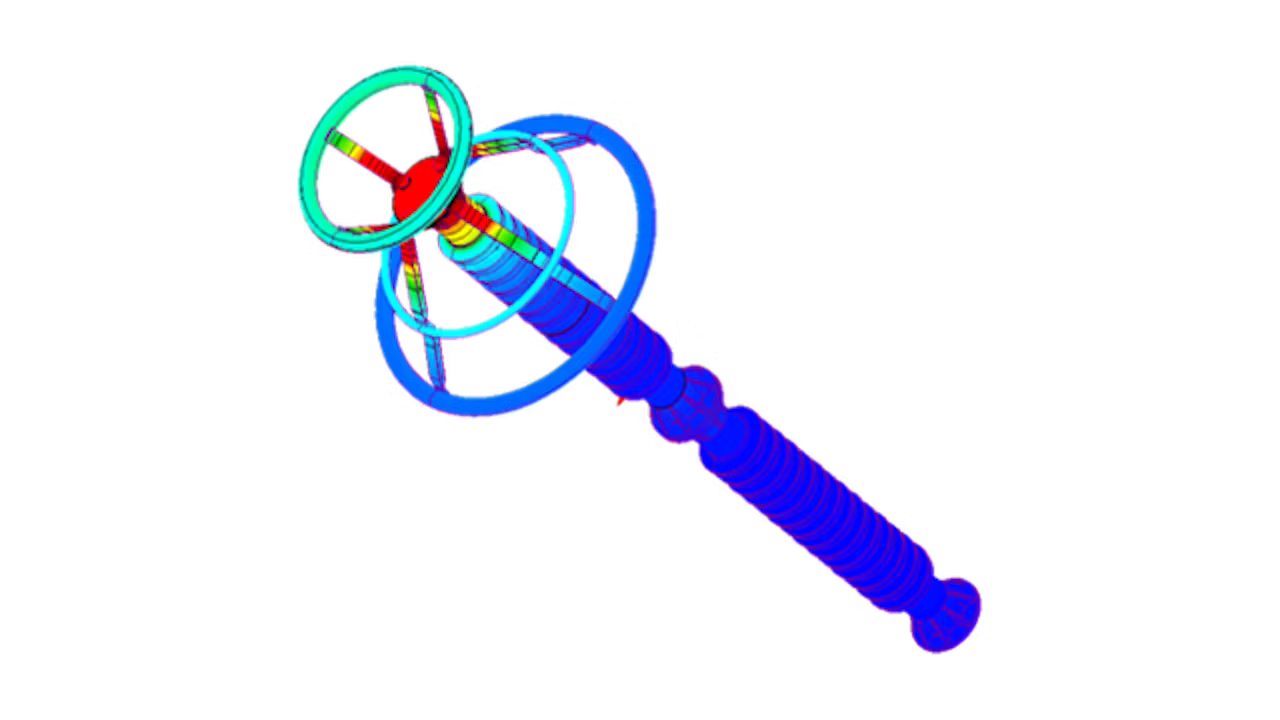

电场模拟
电场的有限元方法可用于模拟静电场、交流电场和瞬态电场。它还可以模拟电流，即与导电材料接触的电极上的直流电压产生的静态电流密度。

电场仿真通常用于高压应用，用于预测绝缘和绕组故障、雷电冲击模拟、局部放电分析和阻抗分析。

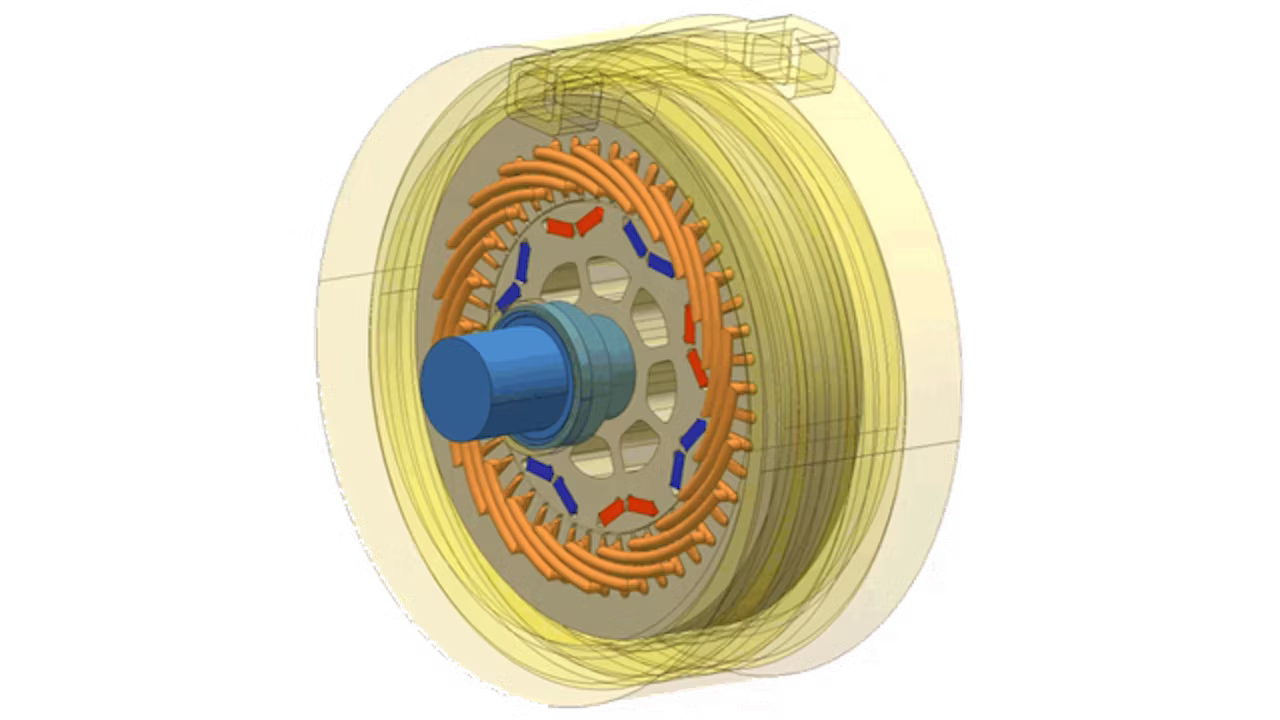

电磁运动模拟
瞬态场的电磁仿真可以包括运动。可以模拟六个自由度（X、Y、Z、滚动、俯仰和偏航）的旋转、线性和任意运动。这适用于无限数量的运动组件、感应电流和机械相互作用。

机械效应包括粘性摩擦、惯性、质量、弹簧和引力，以及机械停止对运动的限制。可以将任意载荷力指定为位置、速度和时间的函数。考虑了运动引起的感应电流。

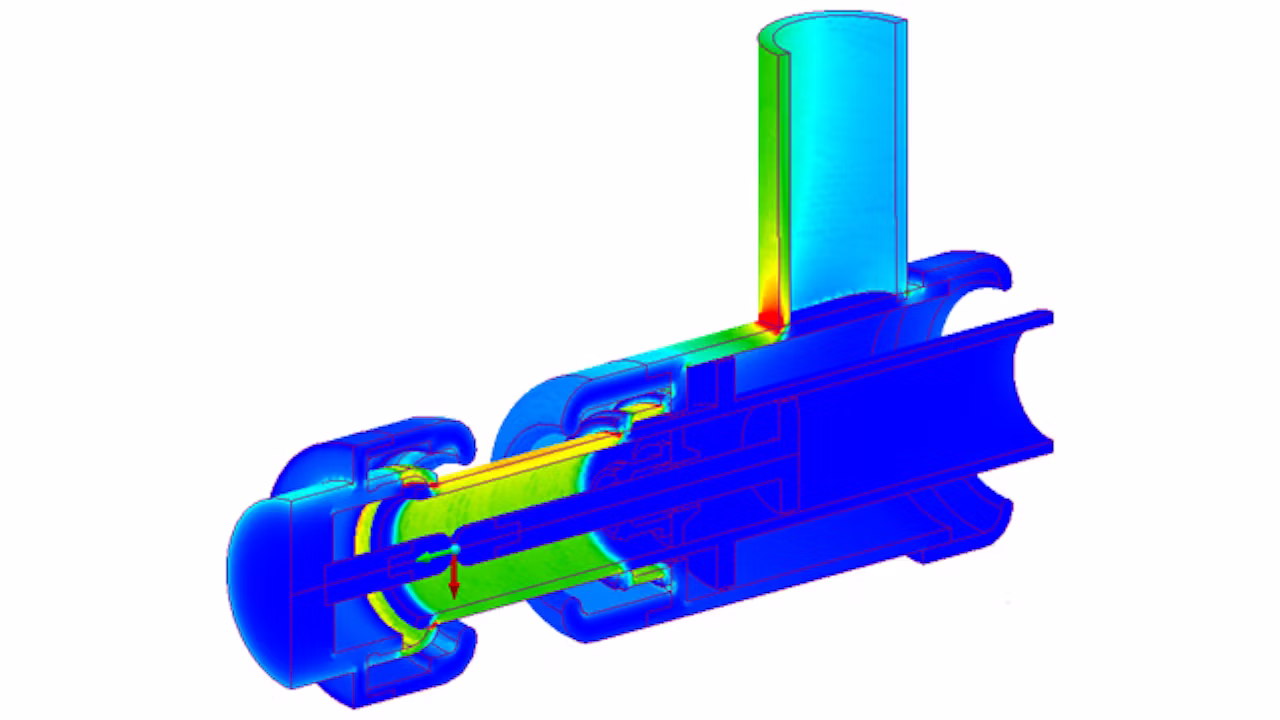

瞬态电磁模拟
允许对复杂问题进行仿真，这些问题涉及时变任意形状的电流或电压源和输出在材料中具有非线性和频率相关效应。这包括机电设备中的振荡、永磁体的消磁、开关效应、涡流诱发的扭矩、蒙皮和近距离效应。此外，通过使用 Simcenter MAGNET 热解算器，你可以在协同仿真中耦合热电磁。

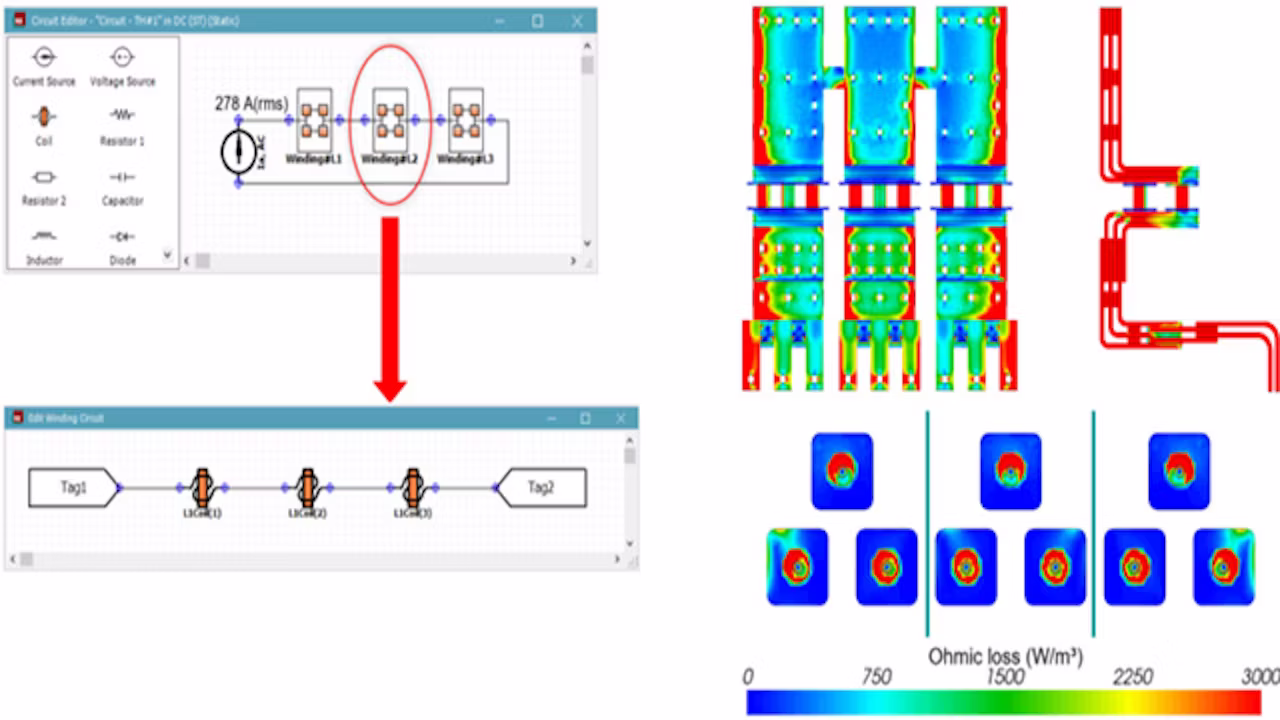

稳态和瞬态温度分布
Simcenter MAGNET 的散热和电磁模块可用于模拟稳态和瞬态温度分布，考虑绕组和内核的损耗，包括涡流和滞后损耗。Simcenter MAGNET 热解算器使用有限元来快速评估电子设备的热性能。

icon 功能模块

Simcenter MAGNET 电磁场仿真分析软件 2022功能模块

功能模块
软件：Simcenter MAGNET 电磁场仿真分析软件
