Simcenter MAGNET 是什么？
Simcenter MAGNET 是 Siemens Digital Industries Software 旗下的一款低频电磁场仿真工具，采用有限元法精确求解 Maxwell 方程组，在二维和三维空间中对静磁场、时谐（交流）电磁场、瞬态电磁场以及静电场进行建模。它的目标用户是从事电机、变压器、传感器、执行器、继电器、磁悬浮装置、感应加热设备以及 MRI 医用线圈等电磁与机电产品研发的工程师。
从市场定位来看，该软件与 Ansys Maxwell、JMAG、Altair Flux 以及 Dassault Systèmes 的 Opera 同属低频电磁仿真领域的竞争产品。其差异化优势体现在六自由度刚体运动求解、智能网格重划分、200 余种材料的参数库以及面向退磁预测的矢量磁滞模型等方面。

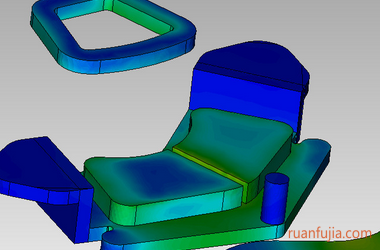

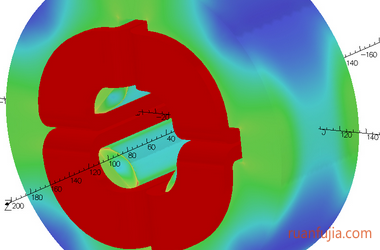

有限元求解与多场分析框架
Simcenter MAGNET 在底层采用有限元技术对电磁场分布进行数值求解。软件将求解类型按物理场景拆分为若干独立模块：
- 静磁场（Magnetostatic）：支持非线性材料分析，电流可以施加于任意导电材料（含导磁材料），适用于永磁体、直流励磁线圈等稳态磁场设计。
- 时谐电磁场（AC / Time-Harmonic）：基于单一正弦频率分析涡流、位移电流、集肤效应与邻近效应，适用于变压器铁心损耗评估和交流绕组设计。
- 瞬态电磁场（Transient）：采用二阶时间步进算法，可以计算磁心损耗、涡流和邻近效应，支持旋转、直线以及多自由度复合运动，适用于电机启动过程、故障瞬态和负载突变工况的仿真。
- 电场（Electrostatic / AC / Transient Electric）：用于高压绝缘分析、局部放电预测、雷击测试模拟、输电塔线阻抗计算，以及 MEMs 和电容器件中的电场强度与力分布求解。
- 热场耦合（Thermal 2D/3D）：与电磁求解器无缝交换几何、材料和网格数据，基于电磁损耗（绕组铜损、磁心铁损）计算稳态或瞬态温度分布，支持强制对流冷却边界条件以评估散热性能。
这种模块化架构使工程师可以针对不同设计阶段灵活选择求解类型。例如，在电机概念设计阶段先用静磁场快速评估磁路，再切换到瞬态求解器分析转矩脉动和铁损细节。
电磁材料建模的深度
低频电磁仿真的精度高度依赖材料模型的准确性。Simcenter MAGNET 内置超过 200 种材料的数据库，并在以下几方面提供了超出常规非线性 BH 曲线的建模能力：
- 温度依赖性：电磁设备的绕组电阻、永磁体剩磁和绝缘材料性能均随温度显著变化。软件支持基于局部温度场的材料属性更新，在电磁-热耦合迭代中自动反映温升对铜损和永磁体工作点的影响。
- 退磁预测：对于永磁电机在峰值负载、短路故障或最高工作温度下的退磁风险，MAGNET 提供了不可逆退磁模型，能描述永磁体在第二象限和第三象限的完整磁行为。2020 版进一步扩大了该模型在 3D 求解器中的适用范围，特别适合稀土永磁体的强退磁场景分析。
- 矢量磁滞模型：除标量磁滞外，软件支持矢量磁滞建模，可更精确地计算铁磁材料在旋转磁场和交变磁场下的磁滞损耗。
- 各向异性：对于取向硅钢片等各向异性材料，可以定义不同方向的磁特性，提升变压器和大型电机中铁心损耗的仿真精度。
- 磁致伸缩建模（2020 版新增）：磁性材料在磁场中改变物理尺寸的磁致伸缩效应是振动和噪声的重要来源，且以两倍激励频率发生。用户可以输入杨氏模量、泊松比和磁致伸缩应变曲线，在时谐和瞬态求解器中计算力场，再将结果导出用于结构分析和 NVH 评估。
六自由度运动求解与智能网格
许多电磁设备涉及复杂的机械运动，而非简单的旋转或直线平移。Simcenter MAGNET 的内置运动求解器支持刚体的六自由度（6-DOF）全自由运动，允许在同一模型中定义多个独立运动的部件。这一能力使其在分析以下复杂运动问题时具有明显优势：
- 牵引电机的转子偏心分析
- 电磁离合器与磁齿轮的啮合瞬态
- 机器人关节驱动器的动态响应
- 磁轴承的悬浮力与稳定性
- 磁悬浮列车的推进与悬浮系统（Siemens 公开案例中 SkyTran 利用 MAGNET 将磁悬浮系统的物理原型设计周期缩短了 90%）
复杂运动带来网格畸变问题。MAGNET 通过智能网格重划分（Smart Mesh）技术自动处理大位移场景下的网格退化：在初始阶段使用较粗网格快速完成设计验证，随着求解推进对气隙、齿槽等关键区域进行 h 型（网格加密）和 p 型（多项式阶数提升）细化。一个来自变压器领域的实测数据是：使用时间谐波求解器并将铁心中的多项式阶数设为 2 后，求解时间从约 9 分钟缩短至 2 分钟，效率提高约 5 倍。
高性能计算与边界条件加速
对于 3D 模型的动态偏心分析等大型问题，单机求解耗时可能长达数十小时。Simcenter MAGNET 提供两条加速路径：
一是 HPC 扩展选项（2020 版引入），支持将求解任务分配到多个处理器或计算集群。HPC Extension 覆盖 3D 静磁和瞬态求解器（含运动求解），随着处理器数量增加，复杂 3D 模拟可在数小时内完成，使电机的逆变器开关频率谐波效应分析成为可行。
二是智能边界条件。在处理大型电力变压器或水力发电机时，软件提供表面阻抗边界条件（SIBC）和可渗透元件的不相交法向边界条件。以单相变压器杂散损耗分析为例：采用 SIBC 后求解时间从 49 小时降至 3 小时，同时保持了与全实体模型相当的精度。
系统集成与多平台协同仿真
Simcenter MAGNET 并非孤立工具，而是 Siemens Simcenter 仿真与测试产品组合的一部分：
- 与 Simcenter Flomaster 和 Simcenter Amesim 的一维系统模型协同仿真，在系统级分析中嵌入精确的子组件电磁模型。
- 支持将 2D 模型的电磁力自动映射到 3D 模型，用于电机定子的振动-噪声-声学（NVH）分析。
- 与 MATLAB/Simulink 和 PSIM 的联合仿真接口，方便电力电子工程师在控制算法开发环境中调用高保真电机模型。
- 内置原生电路仿真功能，可直接在软件中搭建驱动电路和负载网络，无需外部电路仿真器。
- 提供完整的脚本接口，支持工作流程自动化与参数扫描。可通过 Simcenter API 连接到 HEEDS 进行多目标优化。
典型应用场景
从素材覆盖的领域来看，Simcenter MAGNET 的应用横跨多个行业：
- 汽车与交通：牵引电机设计、电动助力转向电机、磁悬浮运输系统。
- 电力与能源：电力变压器杂散损耗分析、大型水轮发电机、可再生能源发电设备。
- 工业自动化：电磁阀与执行器、感应加热与冶炼、电磁离合器和制动器。
- 医疗设备：MRI 磁体系统设计、医疗传感器。
- 消费电子与声学：扬声器磁路设计、微型执行器。
- 无损检测：基于电磁感应的金属探伤和材料检测设备。
版本差异与功能定位
不同版本的 Simcenter MAGNET 在功能覆盖上存在梯度差异。以 2020 版为例，相对于先前版本的主要增量包括：HPC Extension 许可选项的引入、磁致伸缩建模、时谐求解器中铁损计算的改进（在求解阶段直接计入磁滞和涡流损耗贡献）、第三象限退磁模型向更多 3D 求解器的扩展，以及多对象属性批量编辑等用户体验优化。此外，新版改进了线圈定义工具中的电流路径自动检测、牛顿收敛算法和求解器内的并行化程度。
在实际采购中，不同功能模块（如热耦合、电场、运动求解、HPC Extension）可能以独立许可方式提供。建议在评估前明确自身的仿真需求范围——是仅需电机电磁设计，还是同时涉及高压绝缘分析、NVH 多物理场耦合或大规模 3D 并行计算——以便匹配到合适的模块组合与授权层级。
选型与询价要点
Simcenter MAGNET 的许可费用因版本、模块选择、求解器类型（2D 或 3D）、HPC 核数和用户数量而异。结合同类低频电磁仿真软件的行业惯例，以下几点在询价和选型阶段值得重点关注：
- 求解器覆盖范围：明确需要的是 2D 还是 3D 求解器，以及是否需要瞬态、时谐、电场和热耦合模块。不同模块可能对应不同的许可成本，按需选购比购买全模块更经济。
- HPC 许可：如果日常处理的 3D 模型规模较大，HPC Extension 许可可以大幅缩短单次仿真的周转时间，但也会增加年费成本，需根据项目周期和计算需求权衡。
- 网络许可与节点数：浮动网络许可允许团队内多人共享，节点数直接影响并行使用人数。
- 年度维护与升级：软件按年度收取维护费以获取版本更新和技术支持，询价时需将首年费用与后续年费一并纳入预算。
- 与现有工具链的兼容性：如果团队已在用 Simcenter Amesim、Simulink 或其他 Siemens 产品，MAGNET 的原生协同仿真接口可以减少集成工作量。
由于 Simcenter MAGNET 的最终报价取决于上述多种因素且需由厂商或授权代理商出具正式报价，建议在软服之家平台提交需求后，向正规渠道核实核实当前版本、模块组合、许可方式和实施服务方案。
