一、软件简介
AutoNEST
FX集成了一款强大的单体排版引擎——NestPRO，可最大限度地利用库存材料并减少浪费。它是一款用于物料需求计划和切割方案生产的必备且高效的工具。该软件可以作为独立的Windows应用程序运行，也可以作为集成的AutoCAD/BrisCAD解决方案运行，以处理激光，火焰，冲压，线切割等各种嵌套应用程序。

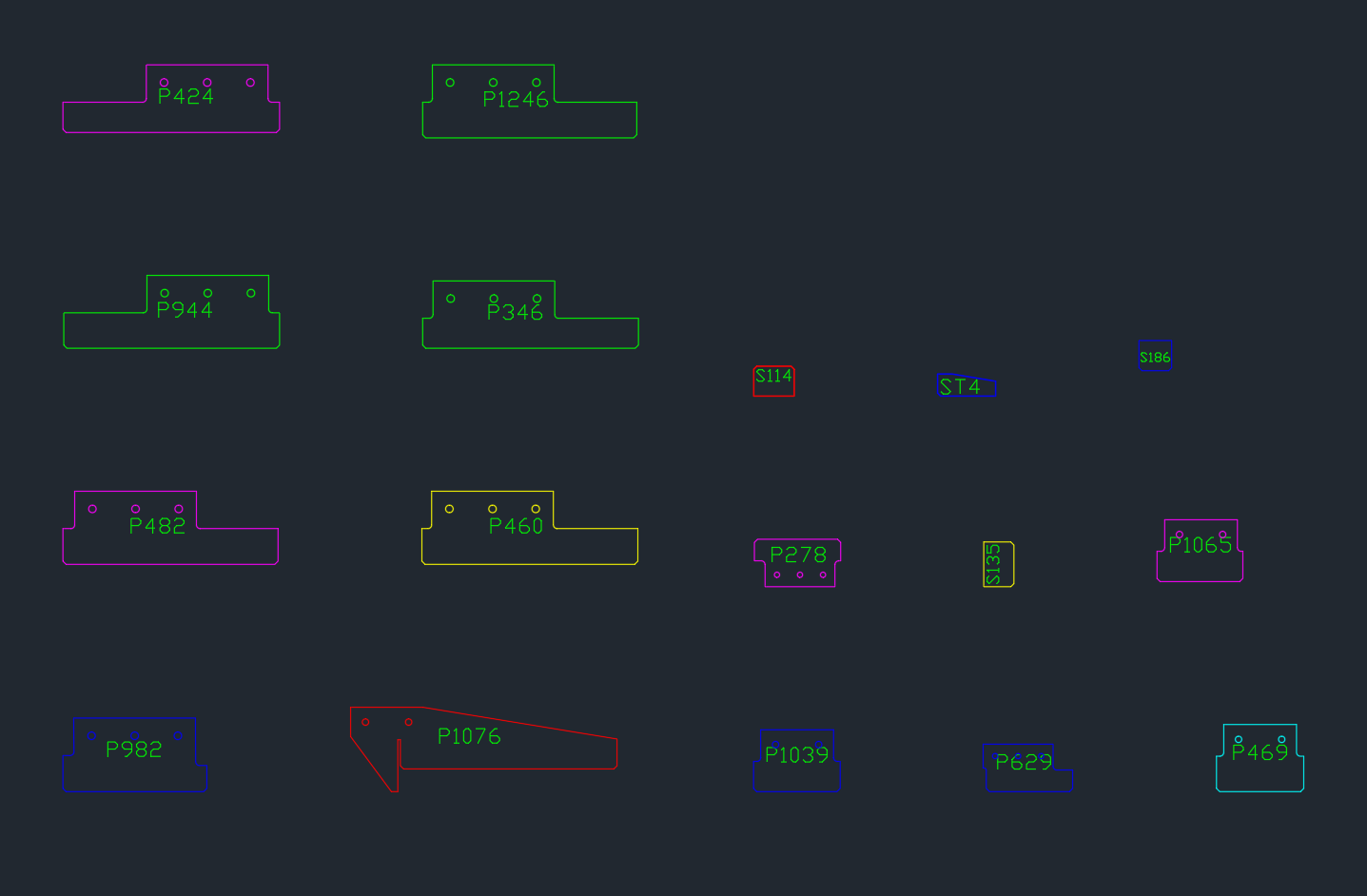

日常绘图中，大家常会将多个零件展开图绘制在同一个 DXF 文件内，方便文件管理。本文详细讲解使用 AutoNEST FX，自动拆分单 DXF 内多零件并完成智能嵌套排版的完整流程。
二、前期准备：制作零件 BOM 清单
1.

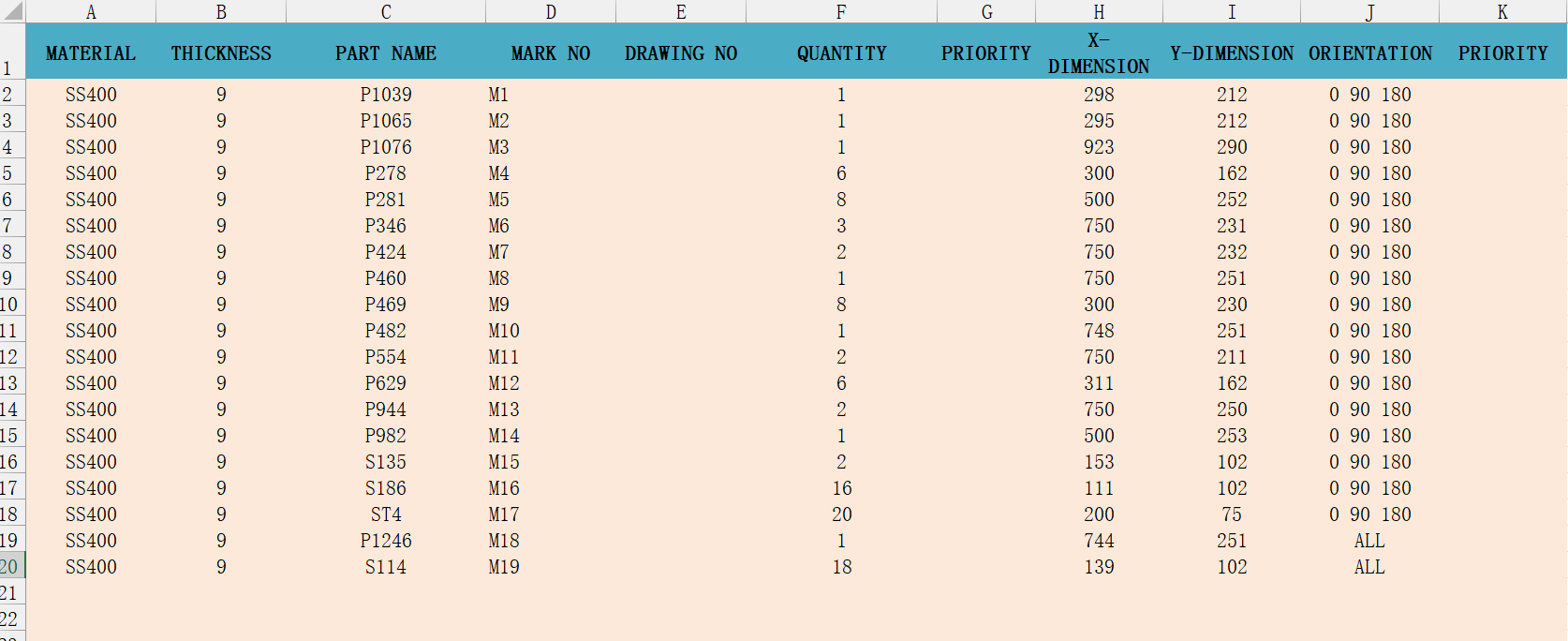

提前整理零件生产 BOM 清单（Excel 表格），表格内零件名称必须与 DXF 图纸中零件命名保持一致，保证数据匹配。
2.
核对清单字段，提前完善零件编号、数量、材质、厚度、重量等基础参数，为后续软件导入做准备。
三、DXF 文件批量拆分与格式转换

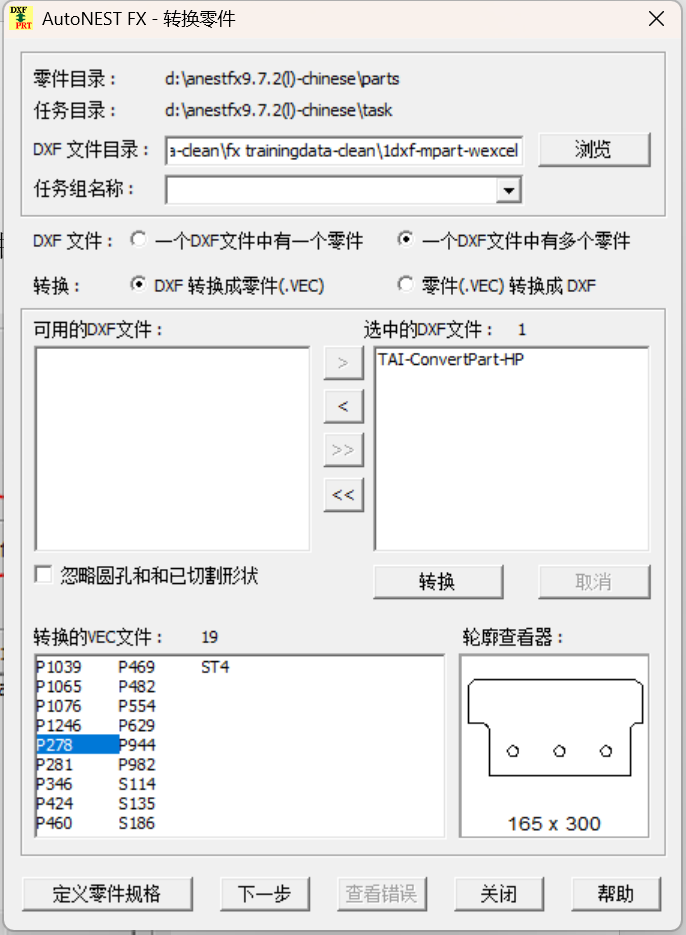

- 打开 AutoNEST FX 软件，在命令栏输入 CONVERTPART 命令，进入转换零件界面，同步打开 TASKEDIT 嵌套任务面板。
- 界面选项选择：一个 DXF 文件中有多个零件，点击【浏览】选中待处理的多零件 DXF 文件。
- 按需勾选「忽略圆孔和已切割形状」，确认文件路径无误后，点击转换，软件自动将 DXF 图形批量转为 VEC 零件文件。

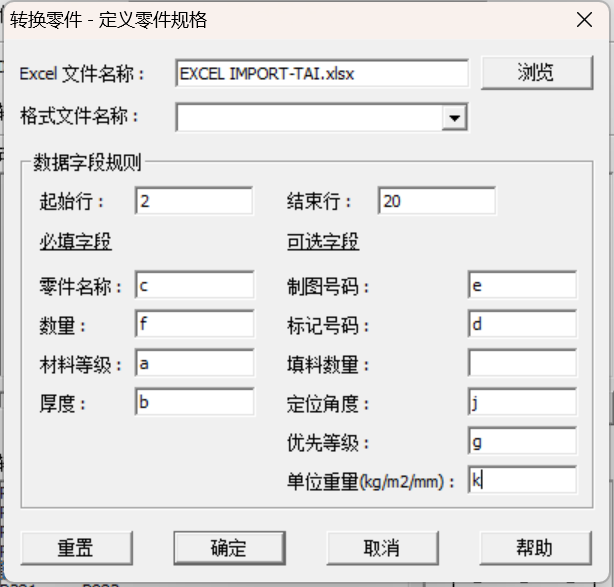

- 转换完成后，点击界面下方定义零件规格按钮，进入参数匹配页面。
- 导入提前准备好的 Excel BOM 文件，设置数据起始行、结束行，将
Excel 表格列项与软件内「零件名称、制图号码、数量、厚度、材料等级」等字段一一对应，核对参数后点击【确定】。
四、任务编辑与切割参数设置

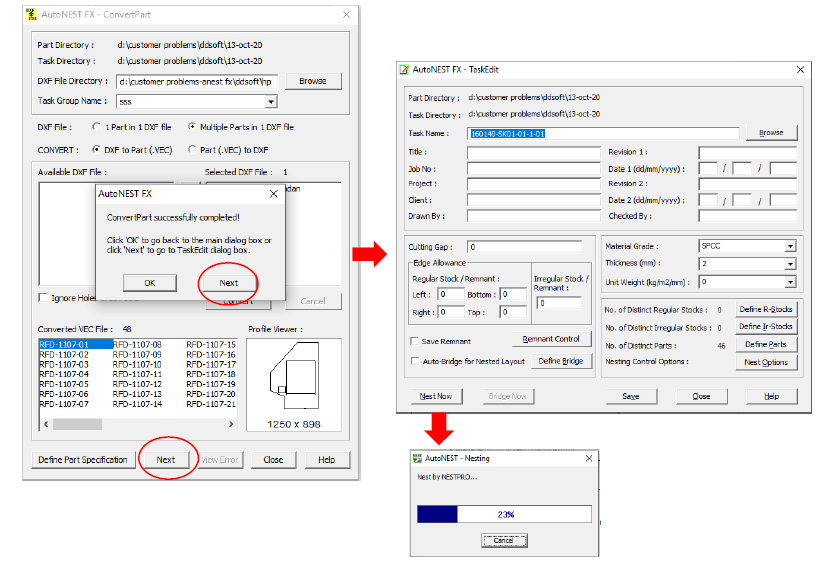

- 完成零件规格匹配后，点击【下一步】，进入TaskEdit 任务编辑界面。
- 依次填写任务名称、物料编号、日期、操作人员等基础信息，再设置板材材质、切割间隙、板材边距、板材规格（常规板材 / 余料）等切割工艺参数。
- 确认所有板材、工艺、零件数据无误后，保存当前任务。
五、一键智能嵌套排版
- 返回嵌套控制面板，确认待排版零件、板材规格、排版规则全部配置完成。
- 直接点击 立即嵌套，软件自动完成多零件智能排布。

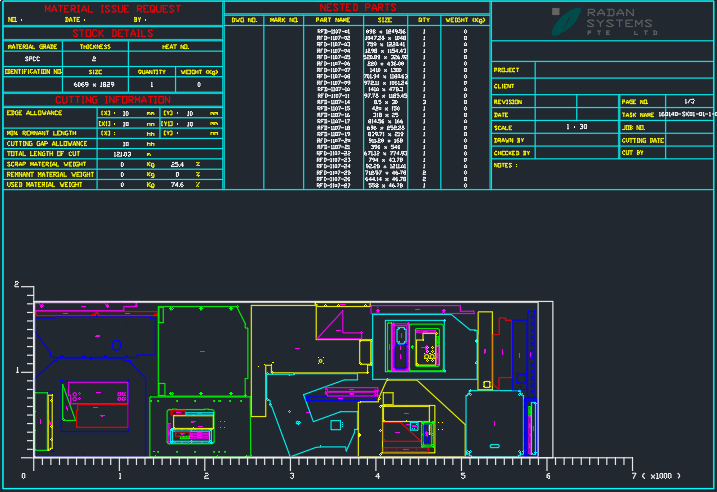

- 排版结束后，可查看排版效果图、材料利用率、总切割长度、用料重量等统计数据，确认效果后即可输出切割方案。
通过以上流程，便可借助 AutoNEST FX 高效完成单 DXF 文件多零件的拆分与自动嵌套排版工作。我司深耕钣金、切割排版领域多年，可为企业提供 AutoNEST 全系列软件部署、技术指导与落地运维一站式服务，助力工厂优化下料方案、提升材料利用率、降低生产损耗，让智能排版技术真正赋能车间生产。
