RSoft是什么
RSoft是Synopsys旗下的一款专业光子仿真与设计软件，面向光电子器件、集成光学和光纤通信等领域的研究人员与工程师。软件提供从结构建模、电磁场仿真到器件优化的一整套设计流程，覆盖无源和有源光电子器件的模拟需求。
RSoft包含多个功能模块，每个模块对应一种主流仿真算法，用户可以根据器件类型和仿真精度需求灵活选用。各模块共用统一的CAD设计环境，无需在不同工具之间反复导入导出设计数据。
核心功能模块
统一的CAD设计环境

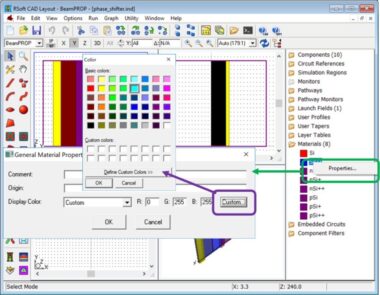

RSoft的CAD环境支持创建几乎任意几何形状的光子结构。设计采用面向对象方式，每个独立组件的属性（材料折射率、尺寸、位置）通过右键菜单即可设定。软件提供3D多窗格视图，支持沿X、Y、Z轴查看结构，并使用材料颜色编码直观展示复杂器件的层次关系。
在元件管理方面，RSoft支持按材料类型、结构种类、优先级和颜色等属性对元件进行分组与过滤，方便在大型设计中快速定位和编辑目标组件。网格与材料折射率轮廓的叠加显示功能，可以帮助用户确认模型网格划分是否与设计结构对齐。
多种仿真算法引擎
RSoft的核心竞争力在于内置了多套仿真算法，适用于不同类型的光子器件：
- BeamPROP（BPM算法）：用于集成光学和光纤光学领域的波导器件仿真，适合处理光在波导中的传播、弯曲波导损耗等问题。
- FullWAVE（FDTD算法）：基于时域有限差分法，适用于纳米光子器件和光子晶体结构的仿真，能够计算宽谱响应和场分布。
- DiffractMOD：采用RCWA/FMM方法，专门处理周期结构的衍射问题，如光栅的衍射效率分析。
- GratingMOD：面向光栅设计的专用模块。
- BandSOLVE：用于光子晶体能带结构计算，支持k-path扫描和对称点分析。
- FemSIM：基于有限元方法的模式求解器，适合分析复杂截面波导的本征模式。
- ModePROP：用于模式传播分析。
在二维光子晶体仿真中，用户可以通过FemSIM或FullWAVE模块分别计算TE和TM模式的能带结构。以四方晶格为例，晶格常数、介质柱半径和材料折射率是关键参数。实际操作中，介质柱半径设为0.3倍晶格常数时更容易出现带隙。需要注意的是，TM模式对网格精度要求更高，建议将网格细化到波长的二十分之一以下，否则可能因阶梯近似误差导致伪带隙。在能带计算完成后，应检查高对称点（如Γ点、X点、M点）处的场分布特征，以确认结果的物理合理性。
参数化结构建模
对于周期结构如光栅的设计，RSoft提供了灵活的Taper和Profile工具。以正弦形光栅为例，可以通过Taper设置实现非线性渐变宽度，配合Profile定义折射率分布函数。具体操作中，在Taper对话框中选择Sinusoidal样式并设定周期，结合结构宽度参数即可生成所需的周期结构。

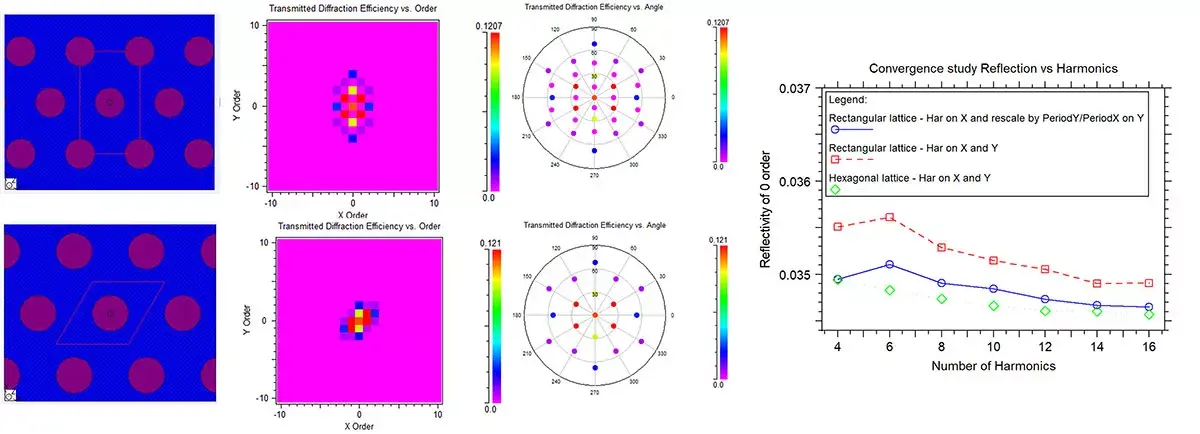

在衍射计算中，网格精度直接影响结果曲线的光滑程度。计算前建议先进行收敛性测试，确保z方向的折射率分辨率足够精细，既保证计算精度又避免资源浪费。
主要应用领域
RSoft的应用场景覆盖光子学研究的多个方向：
- 光波导设计与仿真：利用BPM算法对条形波导、脊形波导及其耦合器、分束器等器件进行传输特性分析。
- 光子晶体器件：计算二维光子晶体微腔的共振波谱、品质因子和模态分布，分析TE/TM偏振下的带隙特性。
- 硅光电子器件：支持硅波导耦合器、Mach-Zehnder调制器、SOI探测器等半导体光器件的模拟。
- 衍射光栅设计：通过参数化BSDF进行跨平台优化，在AR/VR显示等应用中实现光栅性能评估。
- 多物理场耦合：分析热光效应、电光效应和应力对折射率分布以及光传输特性的影响。
使用注意事项
RSoft作为专业仿真软件，学习曲线相对较陡。建议新用户从CAD界面操作入手，逐步掌握各模块的参数设置和工作流。在仿真设置中，边界条件的选择影响显著：光子晶体能带计算通常使用周期边界，而有限尺寸器件的传输仿真应使用PML吸收边界，不宜随意改为金属边界。
不同模块的网格策略也需区别对待。FDTD仿真中网格需要满足Courant稳定性条件，TM模式对网格密度的要求通常高于TE模式。网格过粗会导致结构边缘被多边形近似，引入伪散射效应。
软件支持通过MOST工具进行自动参数扫描，便于批量优化设计变量。仿真数据可以导出到Matlab等外部工具进行后处理，例如将TE和TM能带数据叠加绘制三维能带图，分析重叠带隙区域以评估全偏振无关器件的可行性。
选型与采购建议
RSoft按模块授权，用户可根据实际仿真需求选择相应的算法模块组合。选购前建议明确以下问题：主要仿真对象是波导器件还是光子晶体结构、所需的算法类型（BPM/FDTD/RCWA等）、是否涉及多物理场耦合、是否需要多模块协同仿真。
由于不同行业和项目规模的授权方案存在差异，建议联系正规代理商了解当前版本的功能清单、许可模式和具体报价。正式采购前可申请试用版本，用实际设计案例验证软件是否满足仿真精度和工作流效率要求。如果您希望获取RSoft的最新报价和授权方案，可以在软服之家提交咨询需求，我们会协助您对接合适的服务渠道。
