OptiFDTD

OptiFDTD可以显著提高设计工程师的工作效率，缩短产品推向市场的周期。和其他Optiwave光子自动设计软件的协同仿真。

FDTD能够实现有效且强大的仿真能力，并对具有非常精细结构细节的亚微米器件进行分析。亚微米级表示高度的光限制，并且相应地，在典型的器件设计中使用的材料的折射率差异大，这是使用其他数值方法无法解决的限制。

OptiFDTD工作流程

· 使用OptiFDTD创建和运行FDTD模拟可以使用以下4个主要程序来完成：
· OptiFDTD Designer-OptiFDTD主要程序。从这里，您可以创建新设计、设置模拟参数、编写脚本和启动模拟。数据保存在扩展名为.fdt的项目文件中。
· OptiFDTD Simulator-从设计器运行模拟并处理.fdt文件中的项目文件。在Desinger中执行模拟时自动打开。模拟结果存储在扩展名为.fda的文件中。
· OptiFDTD Analyzer-使用OptiFDTD Analyzer（.fda）加载并分析生成的结果文件。包含广泛的查看选项、分析和后处理功能，并具有将数据导出为其他文件格式的功能

OptiFDTD特点

集成仿真环境

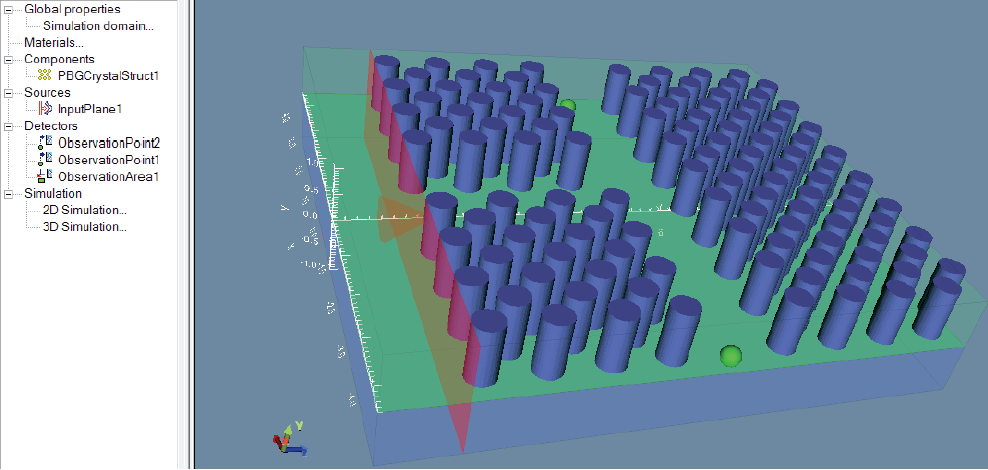

OptiFDTD 拥有一个完整的且使用方便的3D图形用户界面，以此可进行复杂器件的设计、仿真和分析。来自第三方CAD软件所提供的广泛使用的DXF和GDSII的格式可以方便地导入和导出OptiFDTD。OptiFDTD和OptiBPM可以很容易地进行协同仿真，从而扩大被仿真对象的规模。

强大的自动化和参数扫描

OptiFDTD设计和仿真拥有功能强大的Visual Basic脚本语言，实现完全自动化。该语言易于学习，并提供标准的编程结构，如对象、循环和测试。参数扫描提供了一个易于使用的图形界面用于参数仿真，其中在每一次迭代中一个或两个参数发生变化。OptiFDTD的后处理工具可以利用自动化功能，帮助用户优化设计。

针对于光子晶体的平面波展开频带求解器

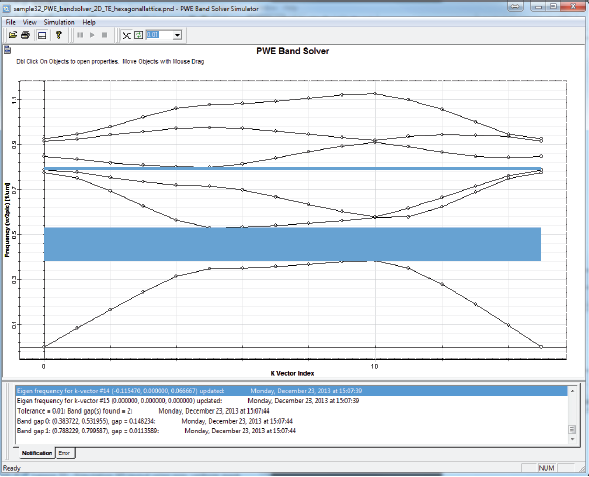

完全集成的二维PWE频带求解器和光子晶体编辑器可以帮助用户进行任何类型的光子晶体问题（1D、2D、3D）的设计和仿真。PWE频带求解器可以扫描第一布里渊区的k空间并找到晶体结构的本征频率。带隙将会自动绘制成能带图。

并行处理性能

OptiFDTD使用64位操作系统和处理器。OptiFDTD能够在使用共享内存的单机上高效运行多核和多处理器，提供更佳性能和最低内存占用（相比于诸如MPI的分布式存储架构）。对于需要大量内存的超规模仿真，用户可以使用我们的Linux的3D仿真引擎，该引擎经专门设计可利用Linux计算机集群。

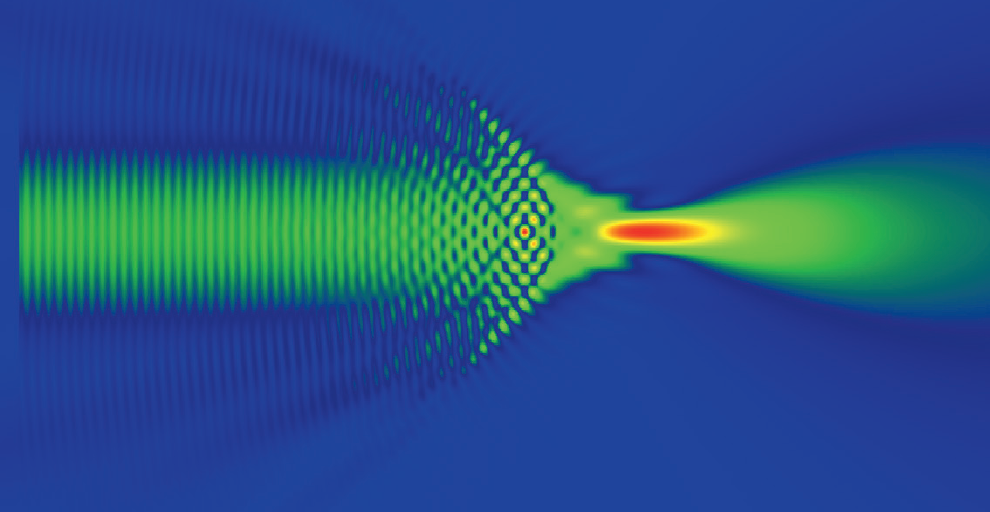

先进的仿真后处理工具

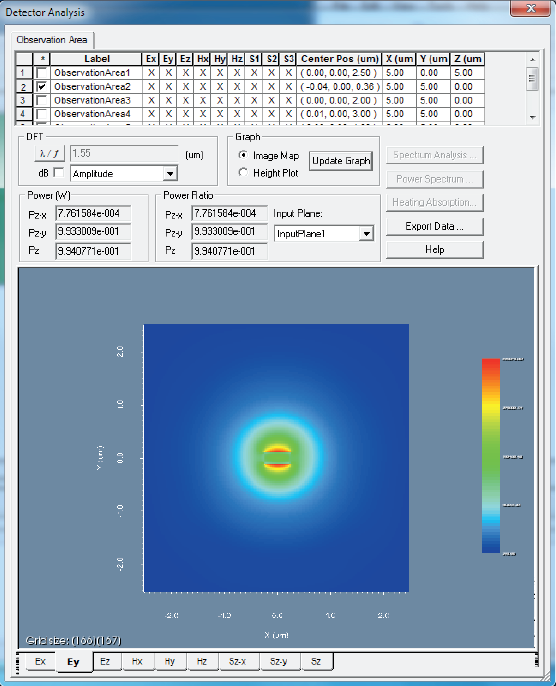

OptiFDTD提供先进的模拟分析工具。OptiFDTD分析仪可以让用户观察由探测器记录的任何场成分的时域和频域（使用DFT变换）振幅，相位。所有的场数据可以输出用于诸如MATLAB™或Origin™等第三方软件工具用于进一步数据处理。

时域场的演变也可以以影像（avi格式）的形式记录下来进行可视化。功率分布、坡印廷矢量、重叠积分、热吸收计算和远场计算可以使用OptiFDTD分析仪和OptiFDTD工具箱完成。

特点概要

光源：

· 使用OptiMode算出的波导模输入
· 高斯光束输入
· 平面波输入
· 点光源（偶极子）输入
· 单波长（CW）光源
· 脉冲光源
· 线偏振或圆偏振光
· 多个光源同时输入

材料：

· 电解质（无损和有损）材料
· 折射率（n，k）直接输入或用于玻璃的泽尔迈尔模型
· 各向同性或各向异性介质
· 色散模型（洛仑兹，德鲁德和洛仑兹-德鲁德模型）
· 非线性介质（二阶，三阶，克尔和拉曼），只适用于2D仿真
· 理想导体
· 扩展的材料库

边界条件：

l 单轴理想匹配层（UPML）
l 理想电导体（PEC）
l 理性磁导体（PMC）
l 周期性边界条件（PBC）

几何设计：

带梯形功能的直和斜波导；
带梯形功能的环、弧、圆、椭圆波导
带梯形功能的抛物线和指数波导
可以对3D形状进行任意切割
光子晶格编辑器
IGES CAD模型（由第三方CAD专门设计软件建模）
导出掩膜版用于光刻

模拟器：

2D TM或TE，3D模拟，
非均匀网格能力
用于光子晶体的PWE频带求解器
完全64bit模拟，多线程引擎
集群计算：Linux集群上的混合多线程/MPI引擎

探测器和后处理：

点检测器（时域和频域）
线和面积探测器（DFT，频域）
模式分析
坡印廷矢量分析
极化功率分析
远场变换
场导出为文本，图像或视频
