Tecnomatix VSA三维公差分析软件功能详解与选型指南

什么是VSA？从独立工具到西门子数字化制造核心模块

Tecnomatix Variation Analysis（简称VSA），全称为Variation Simulation Analysis，是西门子数字化制造平台Tecnomatix中的三维公差分析模块。它的前身由美国Variation Systems Analysis公司开发，2005年被UGS收购，随后在西门子收购UGS后整合到Tecnomatix体系中。经过近二十年的迭代，VSA已从独立的公差分析工具演变为西门子Xcelerator生态中尺寸质量分析的核心组件。

在VSA的发展过程中，曾存在两个版本：VSA-3D（即当前主推版本）和VSA-GD&T。VSA-3D通过三维虚拟产品模型模拟生产与装配过程中的偏差，评估偏差对产品质量的影响；而VSA-GD&T是基于NX PMI的公差审核工具，但其偏差分析能力较弱且与制造过程集成不足，西门子目前已停止推广。当前提及的VSA，均指VSA-3D。

VSA的核心定位是”在产品正式生产之前，对装配质量和尺寸一致性进行提前验证”。它运行在西门子NX环境中，可直接读取NX的.prt模型文件以及模型中已标注的GD&T（几何尺寸与公差）信息，无需导出中间格式再导入。这种原生集成意味着设计团队修改模型后，VSA的分析设置可以继承并刷新——在设计-分析迭代中效率优势显著。

核心技术原理：蒙特卡洛仿真与HLM分析

VSA的公差分析建立在两种核心算法之上：

蒙特卡洛仿真（Monte Carlo Simulation）：这是VSA的主力分析方法。其原理是在每个公差的允许范围内随机生成数千个零件变体，在三维装配空间中模拟装配过程，统计目标尺寸的分布情况。通常运行5000至10000次迭代，得到符合正态分布的装配偏差预测。蒙特卡洛方法的优势在于”真实”——它不假设线性关系，能够捕获非线性公差累积，这在孔轴配合、定位面旋转等复杂场景中非常关键。代价是计算量大，复杂模型（如整车级分析）可能需要运行十几分钟。

高低-中/高低-浮动分析（HLM/HLF）：通过系统性地将每个公差在其极限位置之间推移，测量其对目标尺寸的贡献度。这种方法相当于逐一排查”谁对装配偏差的影响最大”，帮助工程师快速识别关键公差并优化公差分配。配合敏感度分析（Sensitivity Analysis），VSA能够输出每个公差对目标尺寸的贡献百分比排序。

此外，VSA还支持线性公差分析（简单尺寸链计算）、非线性公差分析（包含旋转、滑动等复杂装配关系）、多工位装配仿真（模拟焊接、铆接等多工序装配过程中的偏差累积）以及What-if分析（假设场景对比，如更换定位方案后的偏差变化）。

核心功能：从建模到报告的全流程能力

VSA围绕”公差建模-仿真分析-结果评估-报告输出”构建了完整的功能链：

公差建模：VSA中的分析模型基于装配树（Assembly）构建，表达实际产品的装配顺序。每个零件（Part）通过提取关键特征（Feature）来建模，特征包括点、线、面、孔、销、槽等几何元素。公差（Tolerance）定义在这些特征上，支持正态分布、均匀分布等多种分布类型，覆盖ASME Y14.5和ISO 1101标准中几乎全部常用公差类型——位置度、轮廓度、平行度、垂直度等”非尺寸公差”都能准确建模。

测量定义：VSA允许用户定义与实际检测过程一致的测量操作（Measurement），通过测量来分析目标尺寸在偏差影响下的分布情况。包括虚拟间隙测量、装配干涉检查等。

统计分析：VSA的统计输出比较全面，包括直方图、正态概率图、Cp/Cpk过程能力仪表盘、HLM/HLF贡献度排行以及三维偏差彩色云图。结果可生成HTML格式分析报告，也支持直接导出PPT。对于需要精美可视化报告的场景，可将数据导出后在Excel或Minitab中二次加工。

平台集成：VSA的分析模型和结果可存储在Teamcenter中，形成”设计-分析-制造-检测”的质量数据闭环。这正是西门子近年来推动的MBQ（Model-Based Quality，基于模型的质量管理）体系的核心思路——将CAD模型、GD&T标注、公差分析、检测规划以及质量数据统一到同一条数字主线（Digital Thread）中。

典型应用场景

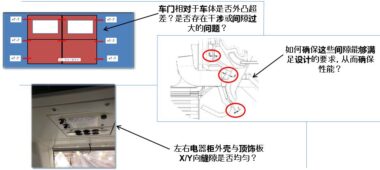

汽车白车身（BIW）尺寸工程：这是VSA应用最成熟的领域。整车厂使用VSA进行全车级别的尺寸偏差仿真，评估数千个装配点的公差影响，包括车身间隙面差控制、焊装夹具公差分配、多工位装配偏差累积分析等。在实际项目中，设计部门频繁修改定位方案是常态，VSA在NX中的原生集成使得”设计改完→刷新模型→重新跑分析”的迭代流程非常高效。

动力总成装配分析：在发动机、变速箱等精密动力总成中，VSA可用于分析轴承间隙、齿轮啮合间隙、密封面平整度等关键装配特性。这些场景中非线性公差累积突出，蒙特卡洛仿真的价值尤为明显。

航空航天结构装配：飞机机身段对接、机翼装配等大尺寸结构装配中，VSA能够模拟温度变形、重力影响和装配顺序对最终尺寸的影响。航空航天行业对公差精度的要求远高于一般制造业，VSA的形位公差支持能力在此类场景中不可或缺。

主流三维公差分析软件对比与选型建议

在三维公差分析领域，除VSA外还有几款主流工具，各自的定位和技术路线有所不同：

3DCS Variation Analyst（Dimensional Control Systems）：与VSA并列的行业标杆。3DCS支持CATIA、Creo、NX、SolidWorks多平台，尤其在CATIA上的集成成熟度较高。其核心技术采用蒙特卡洛仿真与GeoFactor分析，不仅关注零件尺寸偏差，还会分析制造过程中的各种变差因素，如焊接偏差、夹具误差、定位漂移、装配顺序变化等。行业应用方面，3DCS在美系和日系车企中使用更广。

CETOL 6σ（Sigmetrix）：技术起源可追溯到1980年代，更强调统计分析与数学建模能力。支持Worst Case、RSS（Root Sum Square）、Monte Carlo等多种分析方式，与3DCS偏制造过程仿真的路线有所区别。

3DCC（重庆诚智鹏）：国产三维尺寸链计算及公差分析软件，采用MBD方式直接读取UG、CATIA、Creo、SolidWorks等主流三维软件的源文件，无需二次建模。在国内航空航天、船舶、汽车、电子电气等领域已有一定应用基础。

VSA的核心差异化优势在于其”平台化”属性——它不是独立的公差分析工具，而是Tecnomatix、Teamcenter与MBQ体系中的一环，强调设计、工艺、制造、检测、质量之间的数据贯通。这使得VSA在使用西门子PLM平台的大型制造企业中更容易落地，尤其适合已具备NX设计能力和Teamcenter数据管理基础的企业。

选型考量要点：

CAD平台匹配：设计团队用NX的用户，VSA是最自然的选择；用CATIA的团队，3DCS在CATIA上的成熟度更优。如果企业同时使用多种CAD平台，需评估数据转换的效率和精度损失。
分析范围：如果仅需处理单一尺寸链计算，独立工具可能更轻量；如果要做整车级或全机级偏差仿真，VSA的经验积累更深。
PLM集成需求：如果企业已在用Teamcenter做数据管理，VSA可以形成”设计-分析-制造”的闭环；如果没有PLM体系，VSA的平台集成优势就会打折扣。
团队经验：VSA的学习曲线中等偏陡，NX用户上手较快，但完全没有NX基础的用户需要额外的学习投入。
供应商数据交换：在汽车行业，OEM与供应商之间的公差分析数据交换需求较强，需考虑上下游企业的主流工具选择。
