Ansys AQWA水动力学软件功能模块详解与典型工程应用
在海洋工程和船舶设计领域，浮式结构物在波浪、风、流等复杂环境载荷作用下的运动响应和受力分析一直是核心技术难题。Ansys AQWA作为该领域历史最悠久的商业化浮体分析软件之一，凭借完善的模块化架构和丰富的工程验证经验，被广泛应用于海洋平台、FPSO、半潜式平台、船舶及海上风电基础等浮式结构物的设计与分析。
AQWA的发展历程与技术定位
AQWA（Advanced Quantitative Wave Analysis）最早由英国阿特金斯集团（WS Atkins）于1975年开发，初衷是为北海油气开发中的浮体设计分析提供技术支持，解决航行、安装、作业、定位等方面的技术难题。20世纪80年代，AQWA成为第一款商业化的海洋工程浮体分析软件。2001年运营权转交至Century Dynamics Ltd.，2005年ANSYS集团完成收购。2009年，ANSYS 12.0版本首次将AQWA作为重要计算模块推向市场，此后AQWA与ANSYS Workbench的整合程度不断提高。
目前AQWA已发展为大学、研究机构和海洋工程设计公司的重要分析工具，核心定位是解决浮体在环境载荷作用下的运动响应、系泊定位、海上安装作业、船舶航行以及波浪载荷传递等问题。
核心理论基础
AQWA的分析能力建立在扎实的多学科理论之上：
- 船舶静力学：解决浮体在静水与非静水状态下的水刚度问题。
- 刚体动力学：分析浮体在环境载荷影响下的六自由度运动响应。
- 三维势流辐射-绕射理论：采用面源法求解相对于波浪尺度不可忽略的大型浮体所受波浪载荷。
- Morrison方程：处理小直径波长比条件下细长杆件在波浪中的受力。
- 缆索动力学：分析浮体系泊状态下缆绳的动力响应，支持独立或耦合求解。
九大核心模块详解
AQWA软件包包含九个主要模块，覆盖从频域到非线性的完整水动力分析流程：
- AQWA-Line：频域水动力求解模块，可计算浮式结构物的静水刚度、附加质量、辐射阻尼、一阶波浪力（含绕射力）和二阶定常波浪载荷。在求解二阶差频与和频载荷时可计入二阶速度势影响，且具备不规则频率去除和驻波抑制功能，能有效提高复杂水动力分析结果的精度。
- AQWA-Librium：静平衡计算模块，用于确定浮体在给定环境载荷下的初始平衡位置，包含系泊线的初始静动稳定性分析。
- AQWA-Fer：频域分析模块，可在不规则波条件下进行浮体运动响应的频域求解。
- AQWA-Drift：基于平均湿表面的时域计算模块，分析浮式结构在风、流、一阶和二阶波浪载荷作用下的运动响应及连接部件响应状态，包含慢漂效应。
- AQWA-Naut：基于瞬时湿表面的非线性时域计算模块，考虑浮体湿表面随瞬时波面变化的非线性影响，适用于大波高工况。
- AQWA-Ags：后处理模块，支持模型可视化、计算结果图表查看、数据处理和输出。
- AQWA-Wave：波浪载荷转换程序，作为AQWA与有限元软件ASAS之间的桥梁，可将波浪压力和运动结果自动传递到ASAS有限元模型中进行结构应力分析。
- AQWA-Flow：流场数据读取程序。
- AQWA-Aql：AQWA与Excel的接口程序，便于数据的导出与二次处理。

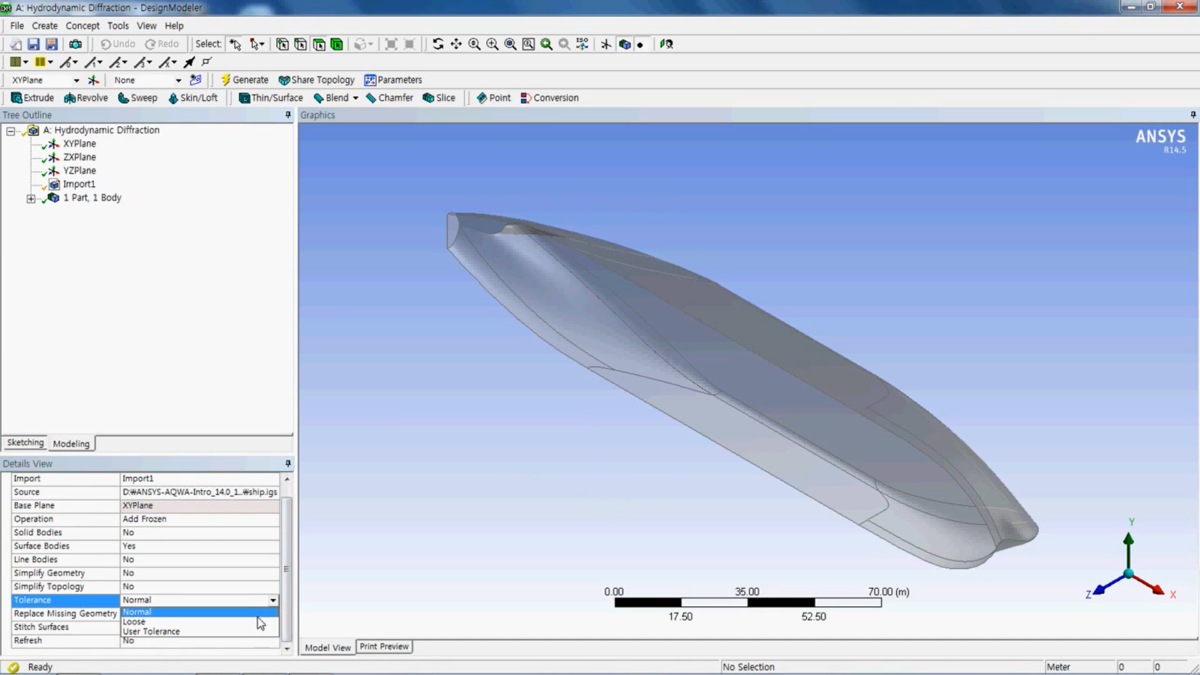

其中Line、Fer、Librium、Drift、Naut为AQWA的核心计算模块，Wave、Flow、Ags和Aql为配套的前后处理工具。在ANSYS Workbench环境中，用户可通过拖拽”Hydrodynamic Diffraction”和”Hydrodynamic Time Response”模块按Geometry、Model、Setup、Solution、Results的流程完成分析，界面较经典版本更为直观简洁，适合初学者上手。
关键特性与工程应用场景
AQWA具备多项突出的工程特性：
多体流体动力学耦合：支持多达50个互联结构的分析，可考虑邻近结构间的流体动力学相互作用，某一结构的运动可影响另一结构的运动响应。典型应用包括船舶与障碍物的屏蔽效应分析、LNG传递过程中的多体相互作用等。
耦合缆索动力学：可在频域和时域中进行独立或耦合的缆索动力学分析。频域求解速度快，精度约90%，用于判断是否需要进行详细的缆索分析；时域分析则提供更高精度的求解结果。支持中间浮筒、中间配重、易浮悬链线及船舰间缆索等多种配置。
用户自定义外力接口：通过动态链接库（DLL）接口，用户可在C++或Fortran中编写自定义力载荷程序，实现基于时间、位置和速度的动态加载，最多可配置100个整数参数和100个实数参数。该功能可用于模拟动态定位系统、航向校正系统、拖船牵引力以及特殊阻尼系统等。
全面的工程验证：AQWA开发已近三十年，早期用于大型管套结构下水和浮起预测，实际下水试验证明其具有很高的运动预测精度。AQWA-Fer、AQWA-Line和AQWA-Librium模块已获挪威海事管理局批准用于系泊分析，并参与了包括23个国际机构在内的FPS2000对比验证项目。
实际案例分析：绞吸挖泥船波浪力分析
以某绞吸挖泥船的波浪力分析为例，该船总吨位4316吨，满载平均吃水4.2米。由于海外施工环境风浪较大，需研究波浪对绞吸船施工的影响。分析中采用AQWA进行不同工况下的船体运动状态与受力模拟：建立船体和钢桩三维模型并划分网格（共3686个单元），设置水深30米，假定波浪与船体夹角45度、波高1米、波频率0.167，计算船体对钢桩的冲击力。
结果表明，钢桩底部作用反力最大为1.05×10⁶N。进一步将载荷传递至ANSYS进行钢桩应力计算，在桩底作用反力为1.2×10⁶N时，钢桩最大应力为2.529×10⁸Pa，安全系数1.4，满足设计要求。多工况分析还发现：波浪与船体夹角变化会影响钢桩受力；波高越大，钢桩力越大；钢桩受力在波浪周期约10秒时最大，可能与船体固有周期接近发生共振有关。
该案例展示了AQWA在波浪力计算中从水动力载荷求解到结构应力分析的完整技术链条，体现了AQWA与ANSYS Mechanical之间的协同工作能力。
版本与使用方式
AQWA提供经典界面和Workbench集成界面两种使用方式。经典界面运行较为简洁，通过双击AQWA图标加载模型文件进行计算，进度条提示框显示完成后使用AGS模块进行后处理。Workbench界面则提供完整的项目管理流程，适合需要多物理场耦合分析的场景。软件支持Windows操作系统，采用本地部署方式。
选型与采购建议
AQWA的功能覆盖范围广，从频域水动力分析到非线性时域模拟、从单体系泊到多体耦合均有对应模块。用户在选型时应根据实际工程需求评估所需模块组合：若主要进行常规浮体运动响应和系泊分析，Line、Librium、Fer和Drift四个模块即可满足大部分需求；若涉及大波高非线性工况，则需引入Naut模块；若有结构强度校核需求，可结合AQWA-Wave与ASAS或ANSYS Mechanical进行载荷传递。由于模块化程度高，不同配置的许可费用差异较大，建议在采购前与厂商或正规代理商充分沟通，明确版本、模块组合、授权方式和技术支持服务内容。
