复合材料缠绕工艺与仿真需求
纤维缠绕是复合材料制造中的关键工艺，广泛应用于储氢气瓶、火箭壳体、高压管道和驱动轴等对强度和轻量化要求极高的部件。传统缠绕路径设计依赖经验和手工编程，耗时且难以保证一致性。随着复合材料结构日趋复杂，通过仿真软件在虚拟环境中完成线型规划、路径优化和数控代码生成，已成为行业主流做法。CADfil正是当前商业市场上历史悠久的复合材料缠绕工艺仿真软件，由英国Crescent Consultants Ltd开发，专注解决从建模到设备输出的完整缠绕工艺链。
核心功能：覆盖缠绕工艺全流程

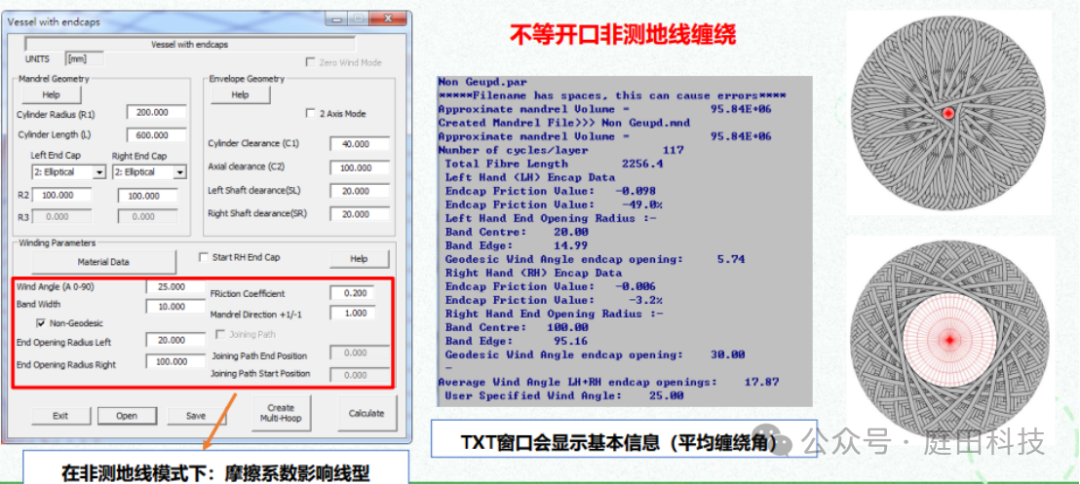

储氢气瓶快速建模与多层缠绕：CADfil支持球形封头、椭圆封头、碟形封头及锥形封头的柱状气瓶参数化建模，可快速建立气瓶模型并规划缠绕线型。软件提供多种纤维缠绕切点类型选择，支持端部停留角设置以满足特殊缠绕形式需求。针对高压储氢气瓶常见的百层以上缠绕需求，CADfil具备多层缠绕仿真及程序输出能力，并支持非测地线实现环向-螺旋向和螺旋向-环向的过渡缠绕。
有限元分析接口：CADfil内置有限元分析模块，可将管件、气瓶及回转体的缠绕线型转化为有限元分析模型，与MSC Nastran、NX Nastran、Optistruct、ABAQUS、LS-DYNA、ANSYS和ESACOMP等主流有限元分析软件建立接口。这使得工程师可在缠绕路径规划完成后直接进行结构力学分析，形成从工艺仿真到性能验证的闭环。
后置处理与多设备兼容：软件覆盖缠绕建模、线型轨迹规划、三维动态模拟仿真到设备G代码输出的全流程。支持西门子数控系统、FANUC数控系统、运动控制器以及机器人缠绕系统，并开放后置处理模板，用户可根据自身数控系统定制最终的控制代码。这种开放式架构使其能够与多种类型的NC缠绕设备配合使用。
复杂回转体建模（Axsym版本）：CADfil的Axsym版本支持导入DXF（二维）和IGES（三维）格式的复杂回转体模型，提供测地线和非测地线线型规划功能，可处理非轴对称形状的缠绕路径设计。此外软件还支持T接头、管弯管、管道减速器、灯杆、碰撞锥、结构梁元件等异型结构件的缠绕仿真。
典型应用场景
航空航天：在火箭壳体和燃料罐设计中，材料轻量化和强度是核心要求。CADfil通过优化缠绕路径和纤维铺设角度，可帮助设计团队减轻部件重量的同时提升强度。某航空公司在下一代火箭燃料罐开发中，通过CADfil仿真发现原有缠绕设计在应力集中点存在薄弱区域，经路径优化和材料组合调整后，燃料罐重量降低约15%，强度提升约20%。
汽车工业与储氢：随着氢能源汽车发展，车载储氢气瓶的轻量化和耐压性能成为设计焦点。CADfil在储氢容器设计中支持多种缠绕模式的快速仿真对比。某汽车制造商利用CADfil对电动汽车压力容器进行渐进缠绕仿真分析，通过交叉铺设方式优化后，压力容器重量降低约10%，材料浪费减少约15%。
石油天然气：高压管道和储罐对耐腐蚀性和耐压能力要求严苛。某石油公司使用CADfil对高压储罐进行全面的缠绕路径仿真，通过微调缠绕角度和增加局部加固层，储罐使用寿命延长约30%，材料使用量减少约12%。软件还支持天然气弯管等异型管件的纤维缠绕成型仿真。
版本与部署方式
CADfil当前版本为V9.85，软件类型为商业软件，部署方式为本地部署，运行于Windows平台的标准PC硬件。软件采用模块化设计，用户可根据实际需求选择对应功能模块。厂商参考报价区间约为17万元至90万元人民币（含税），具体价格取决于所选版本、模块配置和授权方式。
采购与选型建议
CADfil作为商业缠绕工艺仿真软件，其报价受版本差异、功能模块选择、授权用户数量和服务内容影响较大。采购前建议明确以下事项：所需要缠绕仿真的部件类型（气瓶、管件还是异型结构件）、是否需要有限元分析接口及对接的具体有限元软件、目标缠绕设备类型和数控系统、是否需要复杂回转体建模功能。建议通过正规渠道联系厂商或授权代理商获取当前版本报价、授权范围和实施服务详情。在软服之家平台可向已入驻的厂商和顾问发起咨询，获取针对具体应用场景的选型建议和最新报价信息。
