本次微课为大家分享一篇关于Octave Forte 3DWorx（原CADWorx）图形覆盖（部件替换）的应用。
在我们建立模型的过程中，通常会遇到模型表达不够完美的情况，例如阀门样子没那么真实，那么我们如何改变这些软件自有阀门的外形样子呢？
相信大家比较熟悉的都是用自定义元件（User Shape）的方式去新建一个阀门，当然这是一种方法，但本次为大家分享另一个改变阀门外形样式的方法，叫做图形覆盖。也可以叫“外形替换”——即保留软件自带部件（如阀门）的核心参数（公称直径、连接方式、标高）和功能，只替换其外部三维外形，换成我们自己绘制的、符合项目需求的自定义模型。
本功能的核心优势是：不用重新绘制整个部件（避免重复建模、参数出错），直接替换外形，既能贴合实际设备样式，又能保证部件的工程属性（如连接适配、出图参数）不变，大幅提升建模规范性和效率，尤其适合有定制化外形需求的项目。
适用场景：软件自带外形不符合项目设计规范、与实际设备外形不符，需要替换为自定义绘制的模型。
Forte 3DWorx
实施原理
其实做起来很简单，原理就是我们提前做一个阀门外形，然后保存成一个DWG格式的文件，并将其放到默认和库在一起的目录下。这里需要注意下路径问题，实际放哪里都行，但是建议放在和库一起，因为这样即使我们的库拷贝到其它机器也不影响使用，它可以像相对路径一样去读取该文件。
Forte 3DWorx
操作步骤

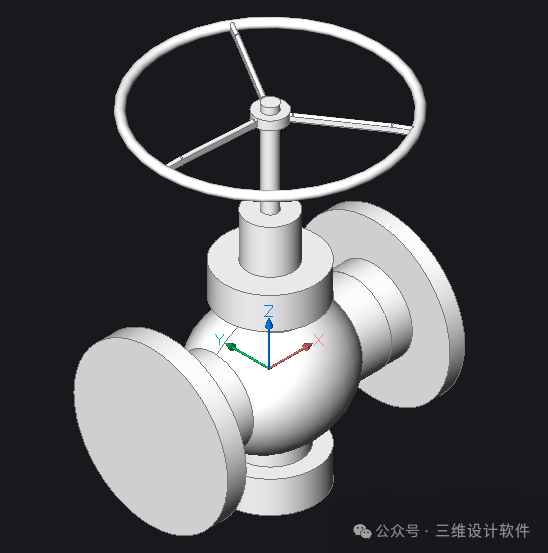

1，新建我们需要的阀门外形，并将其保存到库的所在目录下。注意阀门的中心点要位于本张图纸的原点（0 0 0点），长度等实际尺寸需要按照我们的尺寸去画。

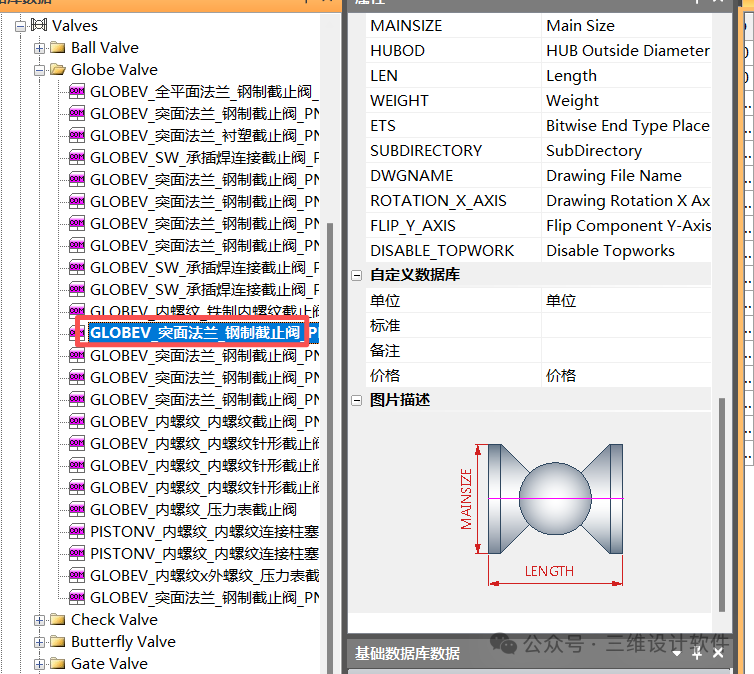

2，打开元件库找到我们想替代外形的阀门，本例中，我们以截止阀为例。

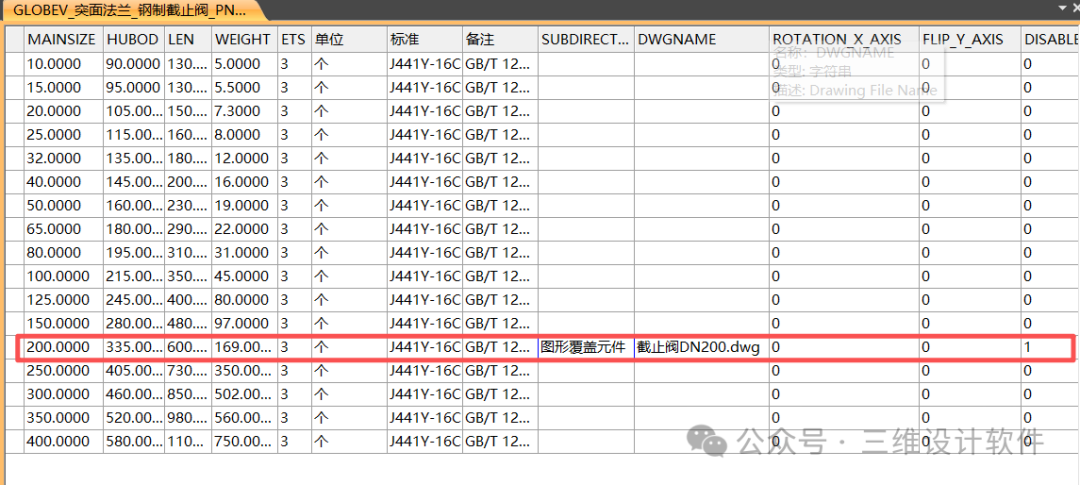

3，找到该阀门表的如下几列，填上我们的自定义外形位置和名称注意加上后缀.dwg。后边那个1是代表禁用原有的阀杆。
关键点注意
前文提到关于路径，这列（SUBDIRECTORY）可以写完整路径，也可以像上图这样只写一个文件夹，建议是写一个文件夹的名字就可以了，它的规则逻辑是会默认寻找我们PRJ库（等级库）所在的位置，然后去自动搜寻是否有该文件夹存在，若有则会继续往下寻找模型图纸。这样做的优势就是前文所提到的，即使我们的库拷贝到其它机器也不影响使用，它可以像相对路径一样去读取该文件，当然也要连同这个文件夹一起拷走才行。

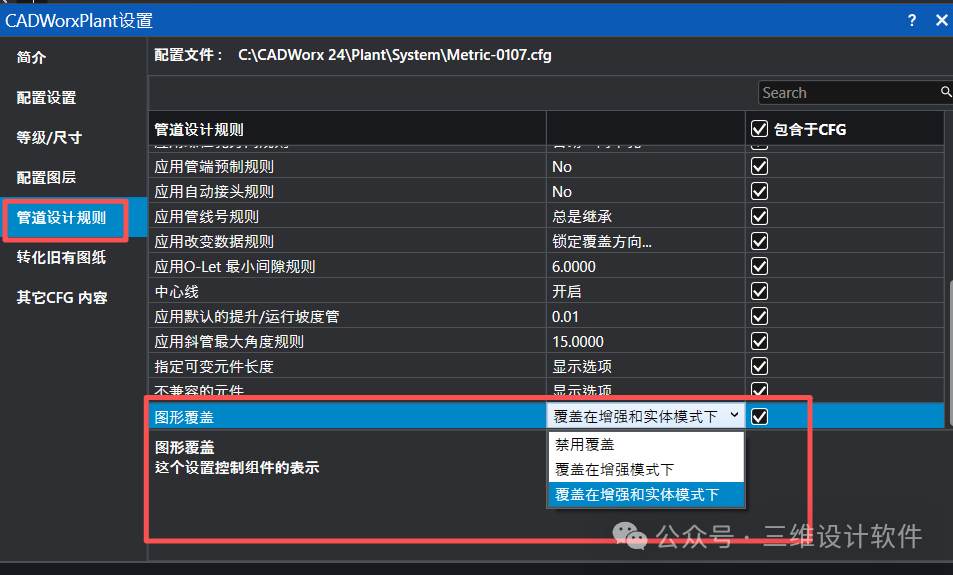

4，然后我们来测试一下吧，进到软件界面首先找到设置—管道设计规则—最后一个图形覆盖选项更改为覆盖在增强和实体模式下（当然可以实时开启和关闭图形的替换）。

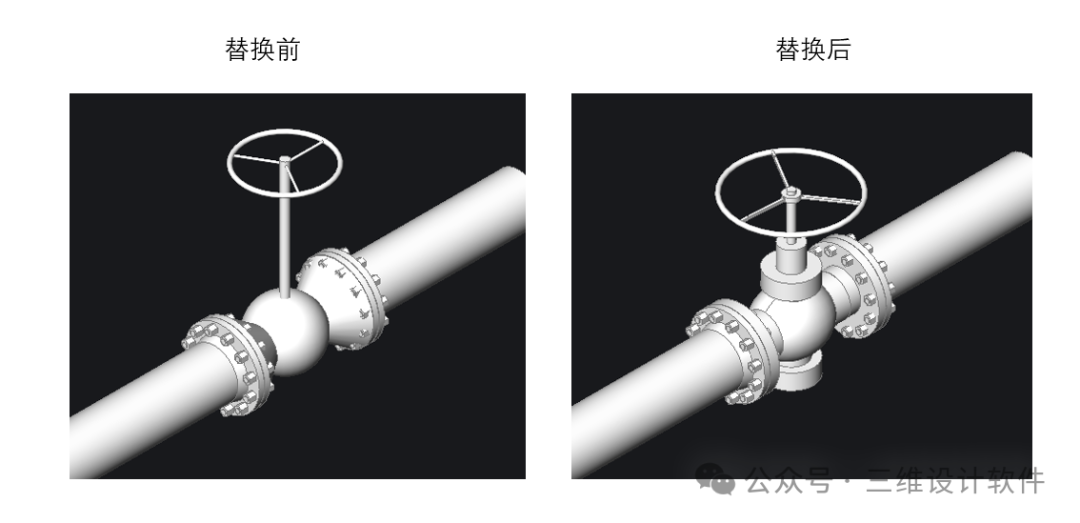

5，最终结果如下。
Forte 3DWorx
结语
目前支持外形替换的元件种类有直通类的阀门（闸阀、球阀、截止阀等这类两端接管子的阀门）和管箍（Coupling）类元件。各位同学可以结合实际情况来考虑使用图形覆盖还是自定义元件。
本次分享到此为止，我们下次再见！
