1. 建模任务
1.1 模拟条件
模拟区域：0~10
边界条件：Periodic

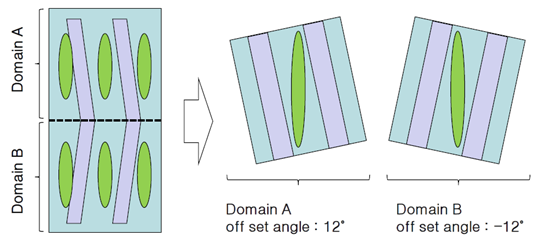

偏移角度：12°（Domain A），-12°（Domain B）
单位长度：0.5

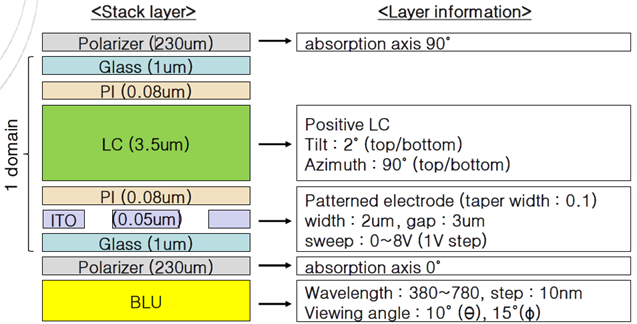

1.2堆栈结构
2. 建模过程

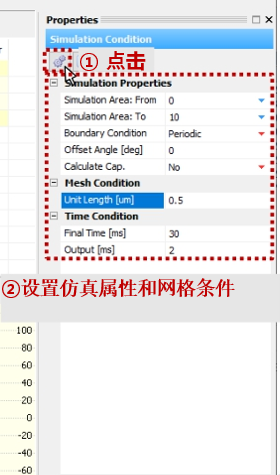

2.1设置模拟条件

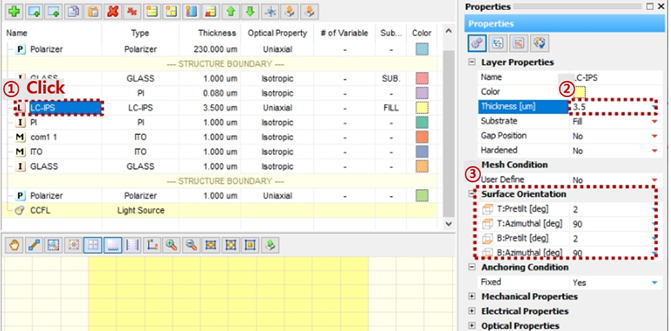

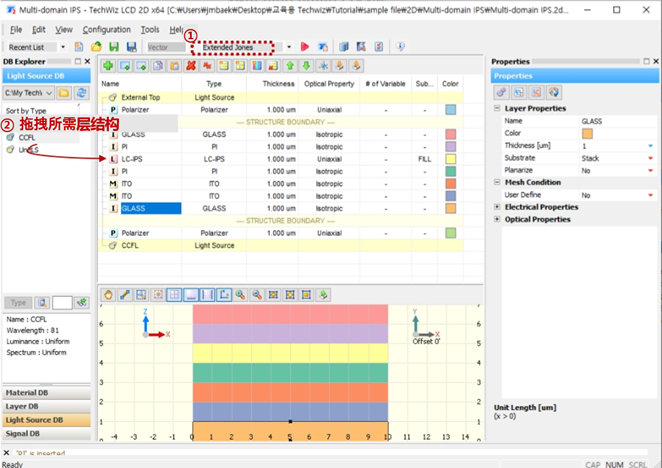

2.2创建堆栈结构，修改各层参数

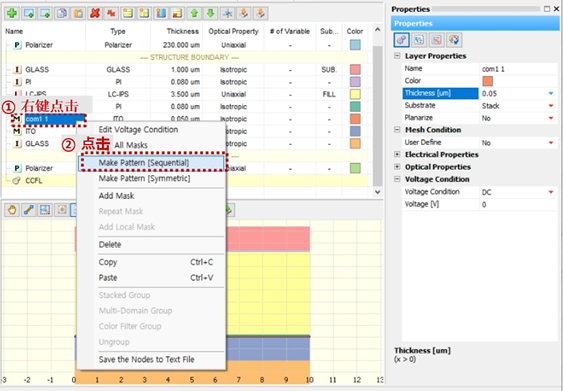

2.3创建掩膜并生成多畴结构
3. 结果分析

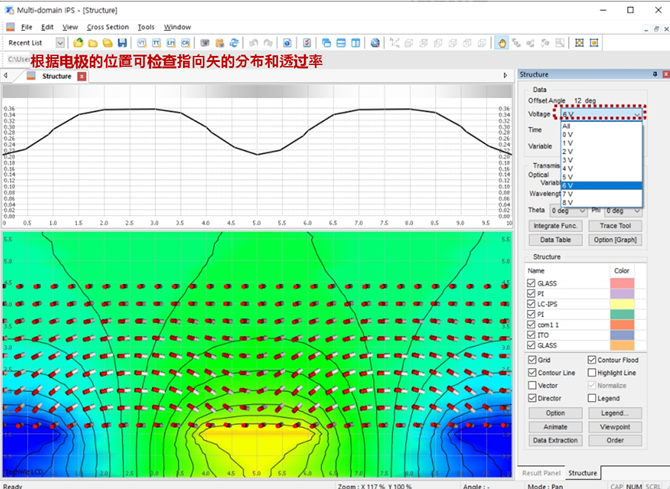

3.1 指向矢分布和透过率

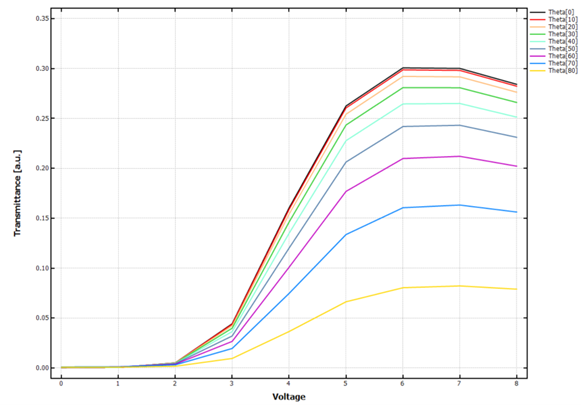

3.2所有畴的V-T曲线

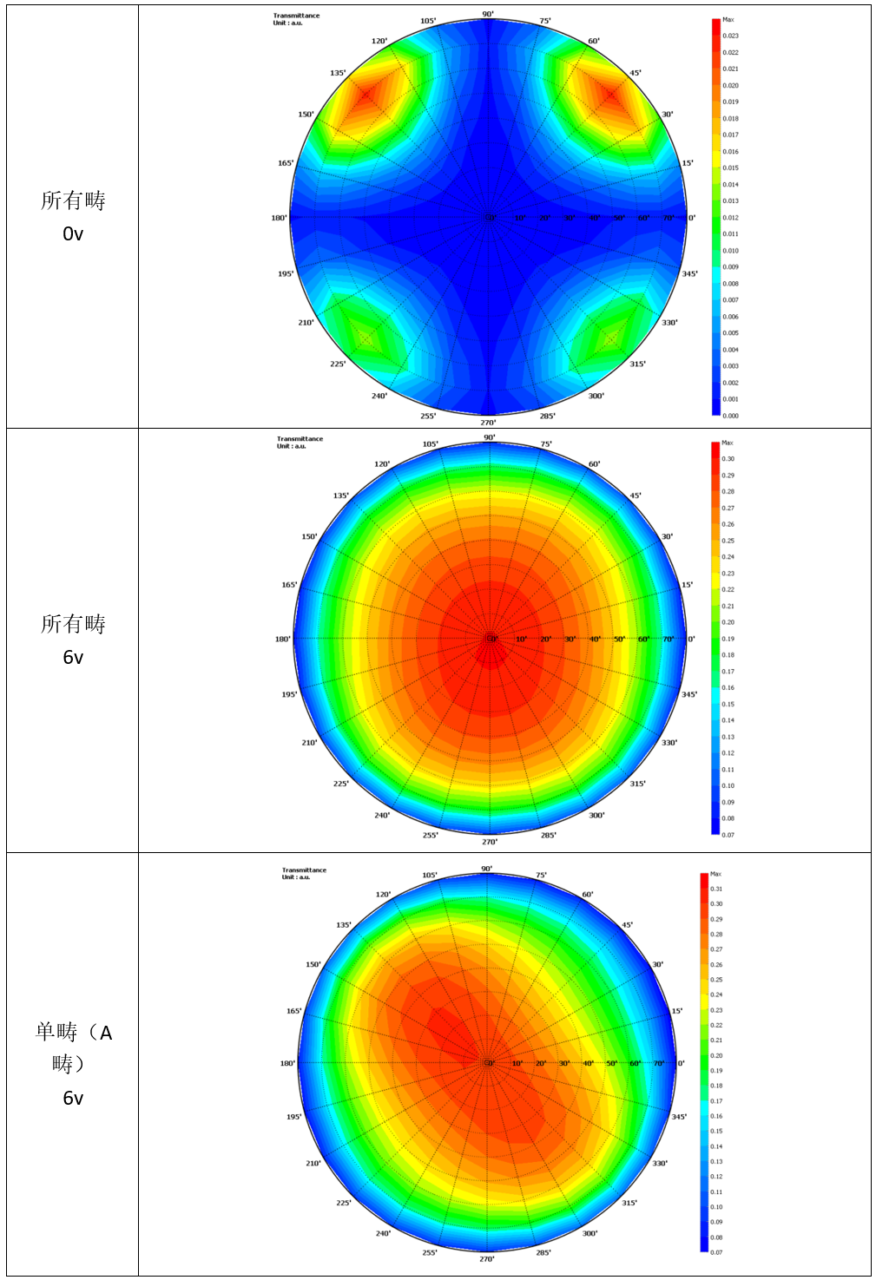

3.3不同电压透过率图，为了方便查看，对每一个电压下的图例范围都初始化，请注意图例颜色轴的范围
