在激烈的市场竞争中，工程图纸的规范性直接影响着企业的专业形象、制造准确性与跨供应链协作效率。对于众多致力于国际化或服务高标准客户的制造企业而言，如何确保每一张出自不同工程师之手的工程图，都能自动、一致地符合GB（国标）或ISO标准，是一个既基础又关键的挑战。手动调整标注样式、反复检查标题栏信息，这些琐碎工作不仅消耗工程师大量精力，更隐藏着因人为疏漏导致的质量风险。
幸运的是，借助SOLIDWORKS强大的可配置性与自动化工具，企业完全可以构建一套 “一次设置，全员受益，自动输出” 的标准化工程图体系。作为SOLIDWORKS资深服务伙伴，意普科技将为您揭秘实现这一目标的系统化路径。

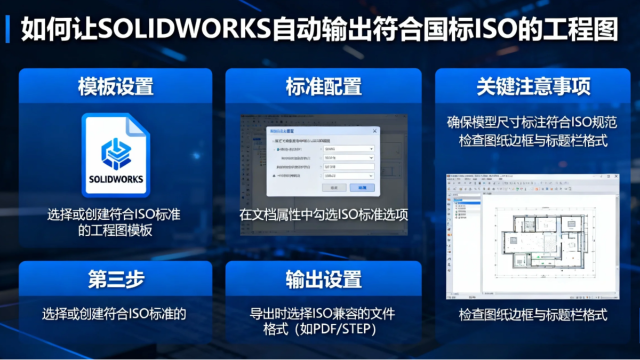

第一步：奠定基石——创建符合国标/ISO的企业级模板与设计库
标准化必须从源头开始。SOLIDWORKS允许您深度定制所有基础环境，这是实现自动化的前提。
1. 图纸格式与模板定制：
o 图框与标题栏：根据GB/T 10609或ISO 7200标准，创建包含企业Logo、标准信息栏（如材料、比例、设计者）的图纸格式文件（.slddrt）。最关键的是，利用自定义属性链接，将图纸中的“图样名称”、“图样代号”等字段与零件模型的属性自动关联。
o 绘图标准全局设定：在文档属性中，预先设定符合GB的投影视角（第一角投影）、字体（如长仿宋体）、箭头样式、尺寸线格式等。保存为一个完整的工程图模板（.drwdot），即可锁定企业出图风格。
2. 智能化的设计库与注解库：
o 将常用的形位公差符号、表面粗糙度符号、焊接符号以及符合GB的标准结构（如GB/T 70内六角圆柱头螺钉）制成库特征，并预置好符合标准的标注样式。工程师只需从设计库中拖拽，即可完成标准一致的标注。
第二步：核心自动化——驱动尺寸、BOM与孔表的智能生成
当基础模板就绪后，即可利用SOLIDWORKS的自动化功能，大幅减少手动操作。
1. “模型项目”与智能尺寸：
o 使用工程图中的“模型项目”功能，可自动插入零件建模时已定义的尺寸。通过在建模阶段有意识地使用“异型孔向导”和智能尺寸，可确保在工程图中自动生成的孔尺寸、位置尺寸是完整且符合标注习惯的。
o 对于符合ISO标准的几何公差标注，可利用SOLIDWORKS的自动公差方案，根据尺寸类型（如孔、轴）自动应用公差带代号。
2. 基于Excel的自动化BOM（物料明细表）：
o SOLIDWORKS的BOM表能与模型属性深度绑定。通过在企业模板中规范零件属性（如“零件号”、“名称”、“材料”、“备注”），并预定义好BOM表格式，插入后即可自动生成、自动排序和编号。
o 更高级的应用是，通过SOLIDWORKS的API接口或DriveWorks等配置工具，实现根据模型配置自动填写BOM表中的国标代号或外购件标准号，实现极致自动化。
3. 孔表与自动表格：
o 对于孔数量众多的板类零件，使用“孔表”功能可自动识别所有孔特征，并按照国标格式在表格中列出其坐标、尺寸和公差，彻底避免手动列表的错漏。
第三步：终极效率——利用配置、属性与API实现“一键出图”
将前述所有环节串联，形成无缝工作流。
1. 自定义属性与配置特定属性：
o 在零件和装配体中系统化地定义自定义属性，是自动化的“数据燃料”。例如，为每个模型文件填写“代号”、“描述”、“修订”等属性。这些属性会自动传递到工程图的标题栏、BOM表和修订表中。
o 利用配置特定属性，可以在同一模型的不同配置（如不同尺寸规格）下驱动工程图标题栏信息的自动变更。
2. 宏与API二次开发（实现深度定制）：
o 对于有固定出图流程的企业，可以录制或编写宏命令，一键执行“创建工程图、插入视图、标注尺寸、生成BOM、保存为PDF/DWG”等一系列操作。
o 通过SOLIDWORKS API进行二次开发，可以解决更复杂的定制需求，例如自动根据国家标准检查标注规范性，或与企业的ERP/PDM系统集成，实现图纸信息的全生命周期管理。
意普科技：您身边的标准化与自动化实施专家
我们深知，构建这样一套高效、可靠的自动化出图体系，远非简单的软件功能讲解所能完成。它需要对企业现有设计流程的深入诊断、对国标/ISO及行业规范的精准理解，以及对SOLIDWORKS高级功能的熟练驾驭。
这正是意普科技作为本土化专家的核心价值所在。我们为您提供的，不仅是工具，而是完整的解决方案：
1. 标准化诊断与咨询：梳理您的产品类型、现有图纸问题，协助制定适合您企业的《三维设计及出图规范》。
2. 企业模板库交付：为您量身定制并部署一套完整的、符合国标/ISO及您企业标准的SOLIDWORKS模板、图纸格式、设计库和属性库。
3. 定制化培训与流程植入：不仅培训工程师如何使用，更指导如何将新标准和新流程融入日常设计工作，确保落地生效。
4. 高级自动化开发服务：针对您的特殊流程需求，提供基于宏、API或DriveWorks的轻量化开发，实现效率的指数级提升。
让SOLIDWORKS成为您贯彻设计标准最得力的执行者，而非工程师需要反复调整的负担。选择意普科技，让我们帮助您将繁琐的制图工作标准化、自动化，使您的设计团队能将智慧和时间，聚焦于更具价值的创新本身。
