一、HyperMesh应用
在CAE仿真流程中，“模型自适应”是HyperMesh基于用户需求与模型特性，自动调整结构、参数的智能功能，核心目标是大幅降低人工操作成本、提升模型在不同场景下的兼容性，同时保障仿真精度。相较于传统“固定参数建模”需反复手动调整的弊端，自适应功能的核心价值集中在三大高频场景：

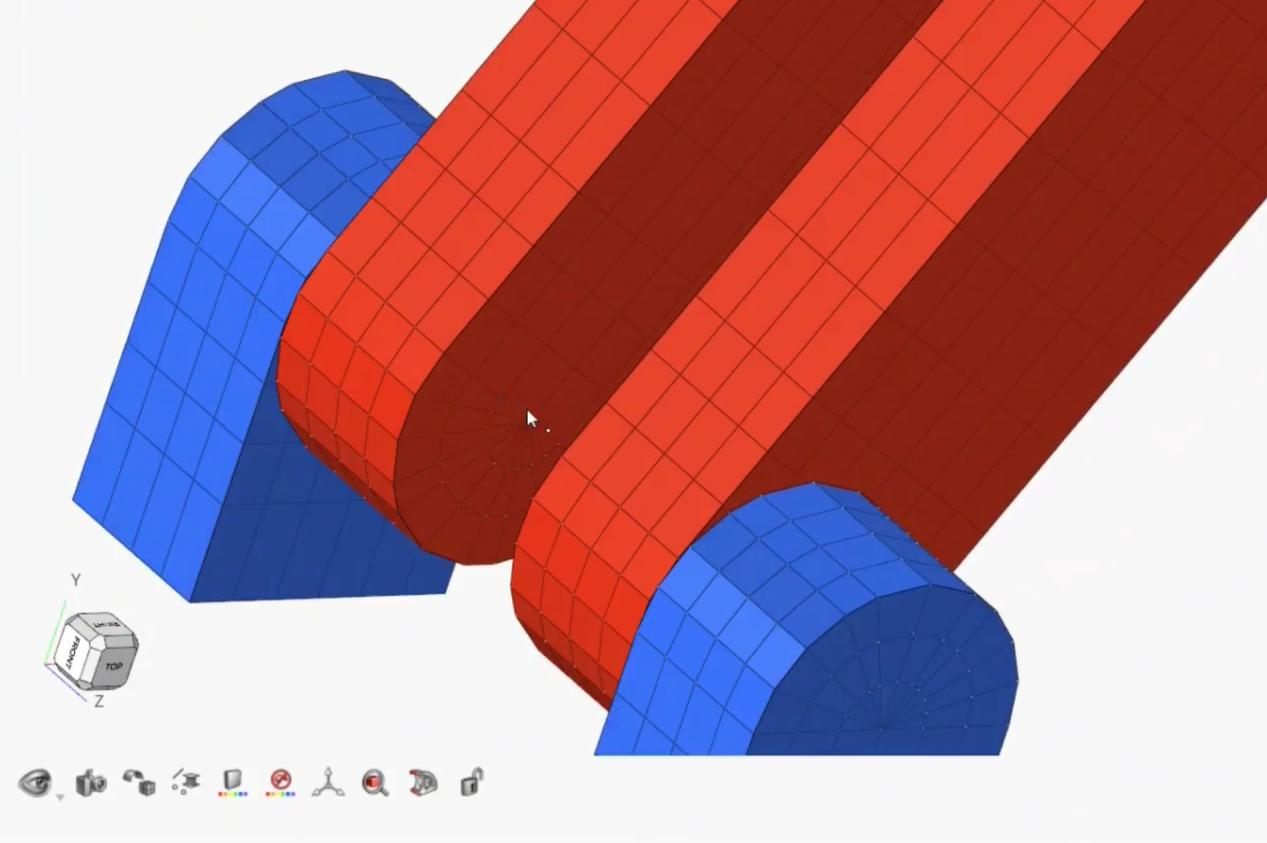

hypermesh
1. 多求解器灵活切换：当同一模型需用于ANSYS、ABAQUS、LS-DYNA等不同求解器仿真时，无需重新建模，软件会自动适配各求解器的单元类型（如ANSYS的SOLID186、ABAQUS的C3D8R）、材料卡片格式（如弹性模量单位转换）与载荷定义规则（如压力载荷的命令格式）；
2. 复杂几何高效处理：CAD导入的模型常存在“破面”“缝隙”“非流形拓扑”（如三曲面共边）等问题，自适应功能可自动修复这些缺陷，生成符合网格划分要求的规整拓扑结构，避免人工逐一修补的繁琐；
3. 网格质量智能优化：根据预设的单元质量标准（如最小角度≥30°、长宽比≤5），软件会自动调整网格尺寸、拓扑连接或单元类型，无需人工逐单元检查修改，尤其适合大规模模型（如汽车整车、航空发动机机匣）的网格优化。

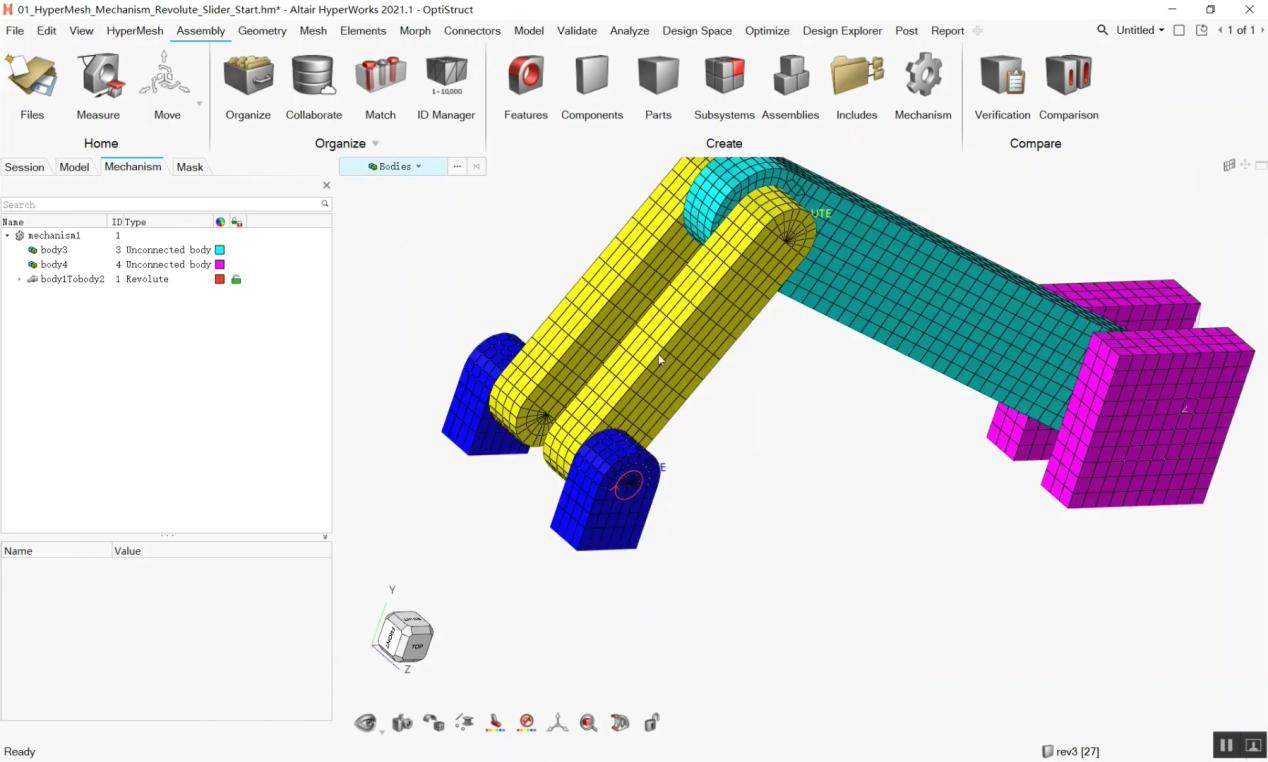

hypermesh
二、几何自适应
1. 自动修复破面与缝隙（Auto-Heal）
操作步骤：
① 导入模型后，点击 Geometry→Cleanup→Auto-Heal；
② 选择修复范围（全模型 / 选中曲面），设置参数：
l 缝隙公差（默认 0.01mm，不超模型关键尺寸 1%）；
l 合并公差（缝隙公差 1.5 倍）；
l 勾选 “修复孔洞”（补全直径 < 0.5mm 孔洞）；
③ 点击 Run Auto-Heal，查看修复报告，未修复处用红色标记，可手动补边（Create Edge+Stitch）。
适用场景：复杂装配体几何预处理，缩短修复时间。
2. 拓扑自适应优化（Auto-Topology）
操作步骤：
① 点击 Geometry→Defeature→Auto-Topology；
② 开启 “特征识别”，自动识别圆角、筋条、孔洞；
③ 抑制冗余特征：
l 圆角（最小半径 < 0.1mm）；
l 筋条（最小厚度 < 0.2mm）；
l 孔洞（最小直径 < 0.3mm）；
④ 点击 Apply，用 F5（Topology Display）检查：绿色边为规范共享边即完成。
提示：优化后保存原始模型副本。
二、网格自适应
1. 尺寸自适应（随几何曲率调整）
操作步骤（2D 壳单元为例）：
① 选中曲面，点击 Mesh→2D→Auto Mesh；
② 选择 “Adaptive”，设置参数：
l 最小单元尺寸（如 0.5mm，控制复杂区域密度）；
l 曲率控制（每半径单元数 10，曲率大则单元密）；
③ 勾选 “网格光顺”，点击 Mesh，用 F3（Quality Index）检查：单元最小角度≥30°、长宽比≤5。
技巧：关键区域可手动添加局部尺寸约束。
2. 单元类型自适应（匹配求解器）
操作步骤：
① 完成网格划分，点击 Analysis→Solver Interface，选目标求解器；
② 设置单位系统（如 mm-kg-N-s）；
③ 导出时勾选 “Auto Convert Element Types”，自动匹配兼容单元（如 2D→ANSYS SHELL181）；
④ 导出文件（.inp/.cdb），材料参数需通过 “Solver Mapping” 转换。
3. 质量自适应（优化不合格单元）
操作步骤：
① 点击 Mesh→Quality→Auto Fix；
② 选质量标准（默认 / 求解器专属），设优化强度（中度优先）；
③ 点击 Run Auto Fix，不合格单元通常减少 80% 以上，剩余可手动微调节点。
四、求解器自适应
1. 载荷与约束自适应
① 定义载荷 / 约束后，点击 Analysis→Loads/BCs→Solver Adaptation；
② 选目标求解器，自动转换定义格式（如 Pressure→ANSYS SF 命令）；
③ 点击 Verify 检查未转换项。
2. 结果映射自适应（多步仿真衔接）
① 导入前一步结果文件，点击 Post→Result Mapping；
② 选来源 / 目标模型，设映射类型（节点映射）与结果类型；
③ 点击 Run Mapping，自动传递位移 / 应力数据。
总结
自适应功能贯穿 “几何→网格→求解” 全流程，遵循“几何优先、网格适配、求解兼容”原则：
l 新手先掌握 Auto-Heal 与 Auto Mesh；
l 资深用户可探索多求解器协同与结果映射，提升仿真效率。
