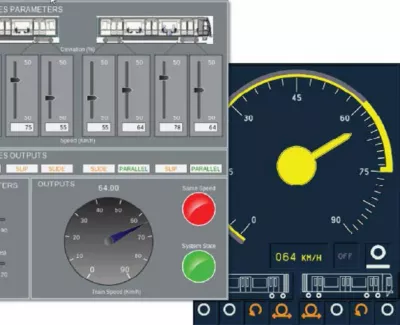

Ansys SCADE Display包括用于交互式HMI高级建模高质量编辑、集成字体管理、设计检查和配置管理的模块。
SCADE Display提供了诸多功能，让您能够以图形化的方式构建原型和设计嵌入式显示器，便于快速创建所需内容。功能包括具有用户友好界面的高级建模功能，以及分层、树状结构和高级编辑功能。支持透明度管理、纹理管理、遮置和光晕等高质量编辑。SCADE Display还提供了集成字体管理和广泛的图型部件工具库。您可以在模型层面将所有外部OpenGL 2D/3D图形 (日代码、3D地形/地图、3D对象)与SCADE Display图层组合。
Ansys SCADE Display可帮助您在基于Ansys SCADESuite模型的开发和验证环境中使用行为逻辑优化HMI软件。
Ansys SCADE Display与Ansys SCADE Suite紧密集成，可在综合全面的开发环境中快速、轻松地设计和优化人机界面及其行为逻辑。两个程序之间的自动连接支持在关键行为逻辑和图形组件之间进行设计层面集成。
Ansys SCADE Display与Ansys SCADE LifeCycle集成，为需求管理和可追溯性、集成配置管理和自动文档生成提供支持。
作为Ansys SCADE产品系列的一部分，Ansys SCADE Display还能够与Ansys SCADELifeCycle相集成，以便对在Ansys SCADE Display中开发的所有HMI软件进行完整的生命周期管理。您可以链接应用生命周期管理 (ALM)工具，并依据模型设置需求可追溯性。借助生命周期自动生成文档的能力，可规避设计流程中最繁琐、最耗时的工作。
Ansys SCADE Display支持步进或连续模式中的图形设计仿真，能够加载、播放和记录场景并生成快照。
SCADE Display通过基于SCADE Display程序生成的实际代码运行仿真，展现出强大的可视化调试环境。描述HMI设计或其任何模块后，即可对其进行仿真以定义停止条件，设置断点并检查内部变量。SCADE Display使用ASCII格式，其方案可以轻松集成到您的现有工作流程中。
SCADE Display为您提供了独特的功能，可在早期设计阶段保障显示规范符合命名和图形设计规则。
借助SCADE Display强大的设计检查功能，您可以确保显示规格方法、命名和图形设计规则合规性。SCADE可自动执行命名和图形设计检查、建议和更正，从而节省时间和精力。
SCADE Display与SCADE Test集成，可在模型层面实现早期HMI测试，包括基于需求的场景记录和执行，位图比较和测试合规性报告。
通过与Ansys SCADE Test搭配，SCADE Display可最大限度发挥潜能，通过有价值的测试工作支持您的设计。您将能够创建和管理测试用例，生成测试场景并将预期结果定义为包含/排除区域的图片，甚至可以使用图像比较技术自动比较预期和实际测试结果。

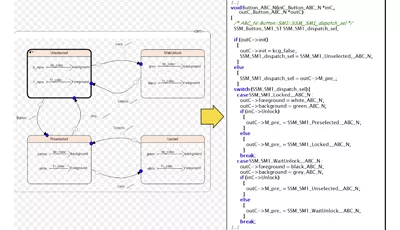

SCADE Displav KCG为嵌入式HMI提供可读、可追溯和可重定向C代码高效代码生成功能，原生支持OpenGL SC1&SC2以及ES1&ES2标准。
SCADE Display生成的代码紧凑、模块化、安全且兼容各类目标平台。这意味着它可以快速部署到几乎所有目标平台，包括Windows、Apple ios和Android，以及特殊的嵌入式目标操作系统。借助生成的超整洁代码，您可以消除大多数编码错误，甚至无需进行低层次测试，从而节省您在执行曾经至关重要的步骤时所需的时间和精力。
SCADE Display KCG C代码生成器经过认证成为符合A级DO-178B软件标准和和DO-178C/DO-330TOL-1标准的开发工具: 通过IEC 61508 SIL3标准、EN 50128 SIL 3/4标准以及ISO 26262 ASIL D软件标准认证。
SCADE Display代码生成器是一款经过广泛认证的开发工具。此外，SCADEDisplay KCG认证套件(本身符合DO-178B和C、EN 50128、IEC 61508和ISO 26262标准)对其进行了补充，其中包含完整的材料，用于向认证机构证明代码生成器符合最严格的安全标准。它们还为您提供了认证过程中所需的文档，从而简化并加快认证流程。
SCADE Display通过FMI协同仿真标准与Ansys TwinBuilder和许多系统仿真工具无锋集成，以实现交百式多物理场系统仿真。
借助SCADE Display，您可以构建功能模型并将其导出，以便与我们强大的AnsysTwin Builder工具和所有符合FMI的仿真工具结合使用。导出后，使用Twin Builder或其他FMI仿真工具来反映真实系统的状况，优化设计性能并实现预测性维护。
