Abaqus生成的文件后缀的含义说明

在使用Abaqus进行有限元分析时，软件会生成多种文件，每种文件通过特定的后缀名标识其功能和内容。这些文件共同支撑建模、求解、后处理及调试的完整流程。理解这些文件的含义和管理方法，能帮助用户高效处理复杂项目、排查错误并优化存储空间。以下分类详解常见文件后缀及其作用。

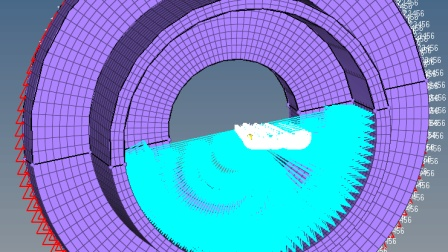

Abaqus

 一、输入文件：定义模型与求解控制

1. .inp（Input File）

含义：Abaqus的核心输入文件，以文本格式存储完整的模型定义（几何、材料、边界条件、载荷、分析步等）和求解指令。

用途：

直接提交给求解器（Abaqus/Standard或Abaqus/Explicit）进行计算；

支持手动编辑，适用于脚本化建模或复杂参数化分析。

2. .cae（Complete Abaqus Environment）

含义：Abaqus/CAE的工程数据库文件，存储建模过程中的所有图形界面操作（包括几何、网格、分析设置等）。

用途：

用于恢复或修改模型，是图形界面操作的唯一保存格式；

文件体积较大，通常需配合.jnl文件使用。

3. .jnl（Journal File）

含义：记录用户在Abaqus/CAE中的所有操作命令的文本文件，按时间顺序保存为脚本。

用途：

用于自动重建模型（通过重放脚本）。

调试模型错误或批量修改参数。

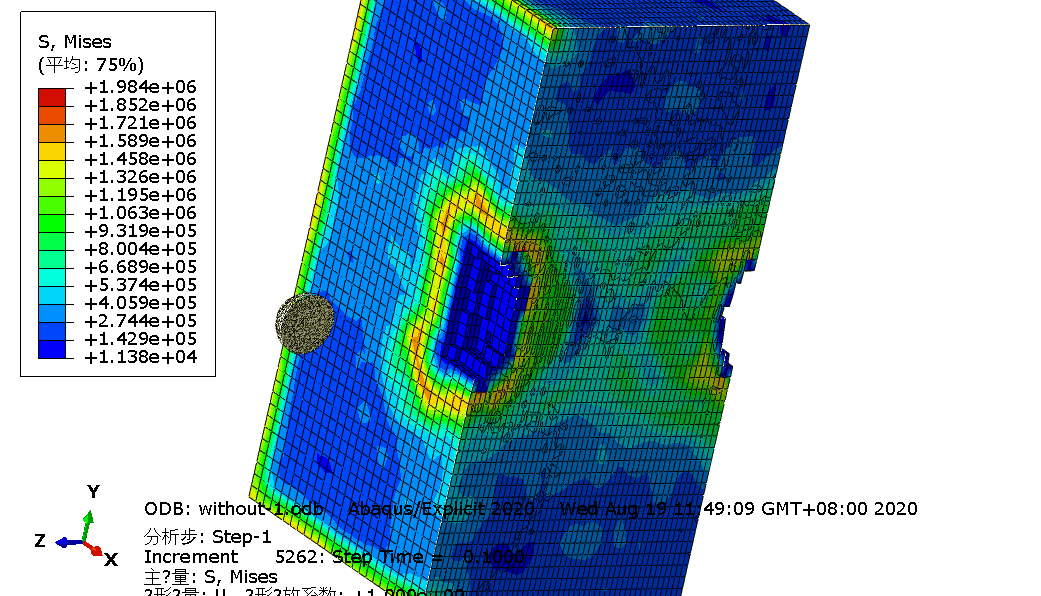

Abaqus

二、输出文件：存储计算结果与日志

1. .odb（Output DataBase）

含义：二进制格式的结果数据库文件，存储所有分析结果（位移、应力、应变、接触力等）及模型信息。

用途：

通过Abaqus/Viewer进行可视化后处理。

支持Python脚本提取数据或生成定制化报告。

2. .dat（Data File）

含义：文本格式的常规输出文件，包含模型检查信息、警告、错误提示及部分结果（如节点坐标、单元属性）。

用途：

检查模型参数是否合理（如单元扭曲度）；

查看分析过程中的关键提示信息。

3. .msg（Message File）

含义：求解器（Abaqus/Standard或Explicit）的详细运行日志，记录迭代过程、收敛状态和计算资源消耗。

用途：

诊断分析不收敛的原因（如接触设置错误）；

监控求解进度和内存使用情况。

4. .sta（Status File）

含义：分析任务的状态摘要文件，显示计算进度（如已完成百分比）和最终状态（成功/失败）。

用途：

快速确认任务是否完成或中断。

5. .fil（Filtered Results File）

含义：二进制格式的轻量级结果文件，仅包含用户指定的输出数据。

用途：

用于与其他软件（如MATLAB）进行数据交互；

减少大型模型的结果存储体积。

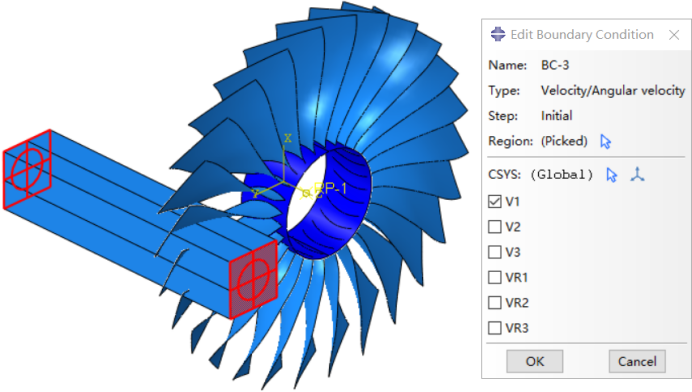

Abaqus

三、临时与辅助文件：支持计算与调试

1. .res（Restart File）

含义：重启分析文件，保存分析中断时的模型状态（如应力、位移历史）。

用途：

从中断点继续计算，避免重复计算。

2. .sim（Simulation Database）

含义：Abaqus/Explicit专用的仿真状态文件，记录瞬态分析的中间状态。

用途：

支持显式动力学的重启分析。

3. .prt（Part File）

含义：存储零件（Part）几何信息的临时文件，通常由Abaqus/CAE自动生成。

用途：

辅助模型组装和网格划分。

4. .023、.pac、.stt等

含义：求解器生成的临时文件，包含分块计算数据或中间结果。

用途：

支持并行计算或分布式求解，任务完成后可删除。

四、日志与锁定文件：管理与监控

1. .log（Log File）

含义：记录Abaqus/CAE或命令行操作的全局日志，包含软件启动、错误和警告信息。

用途：

追踪软件运行异常（如许可证失效）。

2. .lck（Lock File）

含义：锁定文件，防止多个进程同时修改同一模型或结果。

用途：

当Abaqus异常关闭时，需手动删除此文件以解锁工程。

3. .pid（Process ID File）

含义：记录求解器进程的ID号，用于任务管理。

用途：

在任务异常中断时，帮助定位残留进程。

五、特殊用途文件

1. .abq（Abaqus Environment File）

含义：旧版本Abaqus的环境配置文件，定义软件运行参数（如内存分配）。

用途：

控制求解器资源分配，现多由.inp文件内的参数替代。

2. .ps（PostScript File）

含义：通过Abaqus/Viewer导出的矢量图形文件。

用途：

生成高分辨率图像用于论文或报告。

3. .sel（Selectable Entities List）

含义：存储用户选择的几何或网格实体信息。

用途：

快速恢复复杂模型中的特定选择集。

六、文件管理建议

l 必要保留文件：

.inp（输入定义）、.odb（结果数据库）、.cae（模型文件）、.jnl（操作脚本）。

l 可清理文件：

临时文件（.prt, .pac, .stt）、锁定文件（.lck）、日志文件（.log, .msg）在任务完成后可选择性删除。

l 存储优化：

大型结果文件（.odb）可使用“压缩输出”选项；定期清理旧版本文件以节省空间。

Abaqus

结语

Abaqus生成的文件体系覆盖了建模、求解、后处理及调试全流程。掌握这些文件的含义与管理方法，不仅能提升分析效率，还能帮助用户快速定位问题（如通过.msg排查收敛性错误）或复用模型数据（如通过.jnl脚本重建模型）。合理规划文件存储结构，定期备份关键文件，是应对复杂仿真项目的必要策略。
