大家在使用Abaqus软件时，可能会碰到过约束的情况。什么是过约束？过约束是有限元分析中因模型约束冗余导致的数值问题，当某个节点或区域被多个边界条件、接触关系或连接约束重复限制相同自由度时，系统会因数学矛盾（如刚度矩阵奇异）引发计算异常。常见于装配体接触设置不当、多重边界条件叠加或多点约束冲突等场景，典型表现为求解不收敛、应力失真或接触穿透。
Abaqus
在Abaqus中，过约束会导致严重的数值计算问题：其直接表现为求解收敛困难（如频繁出现“SINGULAR MATRIX”或“TOO MANY ITERATIONS”错误），引发刚度矩阵奇异化而无法迭代求解；同时可能造成结果失真，例如局部应力异常集中、非物理震荡或位移突变，尤其在接触分析中易出现穿透、分离失效等违反物理规律的现象。此外，过约束会显著增加计算资源消耗（冗余方程导致求解器效率降低），并干扰接触算法稳定性（如绑定接触中的虚假剪力），甚至掩盖真实模型缺陷，使仿真结果丧失工程指导价值。
Abaqus
想要解决Abaqus过约束问题，可以尝试一下几个方法：
1. 检测与定位
l 查看警告信息
在.msg文件中搜索 OVERCONSTRAINT 或 REDUNDANT CONSTRAINT，直接定位冲突节点编号及自由度方向。
l 可视化检查
在Visualization模块中：
（1）显示所有边界条件（View→ODB Display Options→BC Symbols）
（2）检查节点反力（RF结果）：异常高反力（如 >1e6）节点可能为过约束点

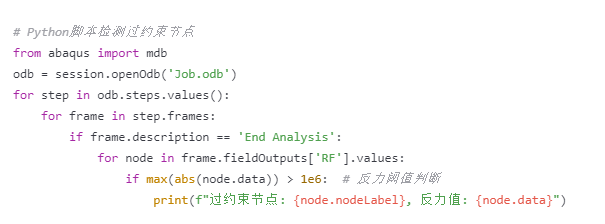

l 脚本自动化扫描
脚本自动化扫描
2. 修正策略
2.1 边界条件优化
l 自由度优先级管理
保留物理真实约束（如螺栓孔固定），删除辅助约束（如对称面约束）：
物理真实约束
l 局部坐标系约束
对旋转自由度冲突区域（如销轴连接），改用局部坐标系释放无关方向自由度：
BC Editor→CSYS→Local Coordinate System
2.2 接触设置调整
l 绑定接触修正
将 Tie 约束改为 “Surface-to-Surface” 算法，勾选 Adjust only to remove overclosure 消除初始穿透。
l 摩擦接触稳定化
在接触属性中添加阻尼：
Contact Property→Mechanical→Damping→Stabilization Factor=0.01-0.1
2.3 替代刚性约束

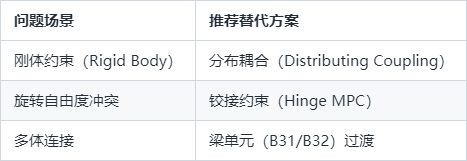

替换MPC类型
替换MPC类型
3. 预防性建模
l 分步激活约束
使用 Amplitude 工具分阶段加载边界条件：
分步激活约束
l 连接器替代刚性约束
对运动机构优先使用连接器（Connector）：
Assembly→Connector Assignment→Hinge/Cylindrical
l 模型简化验证
先对局部子结构（Submodel）进行约束合理性测试，再扩展至完整模型。
4. 验证与后处理
l 模态分析验证
执行线性扰动分析（Linear Perturbation），检查刚体模态数量是否符合预期（无冗余约束时应存在自由刚体模态）。
l 能量平衡检查
在Visualization中查看 ALLSE（应变能）与 ALLIE（外力功）的比例，异常能量项（如 ALLSD 阻尼能突增）可能指示残余过约束。
l 对比实验数据
对关键区域使用DIC（数字图像相关）技术验证应变分布，确保仿真与实测结果趋势一致。
Abaqus
通过该方法可解决90%以上的过约束问题，并将计算收敛速度提升30%-50%。
