在碰撞及跌落分析中，如何计算结构在整个响应过程中的声学响应？本案例以哑铃跌落甲板为例，展示如何计算其在跌落过程中的应力响应与时域的声学响应。
图 1 哑铃跌落分析

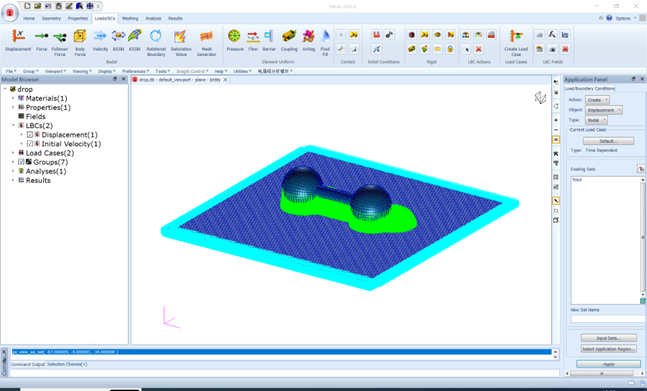

约束金属板四周的自由度，设置哑铃碰撞的初始速度以及与板之间的接触边界条件。
图 2 边界的设置
在结果输出设置中，除了结构分析需要的应力应变以外，还需要设置加速度输出项作为后续声场分析的输入条件。计算结果如下图所示：

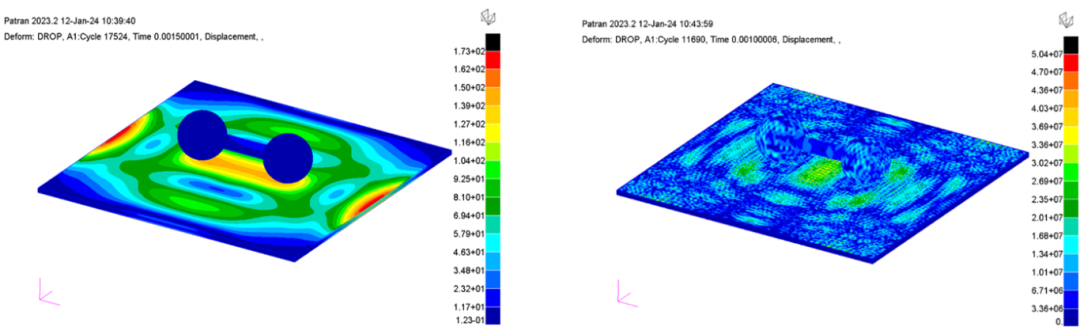

图 3 碰撞瞬间应力与加速度云图
采用Actran中的Time Domian Analysis工具，计算碰撞过程中的时域声学响应。使用Finite Fluid组件模拟辐射域，使用Infinite Fluid组件模拟远场声辐射。

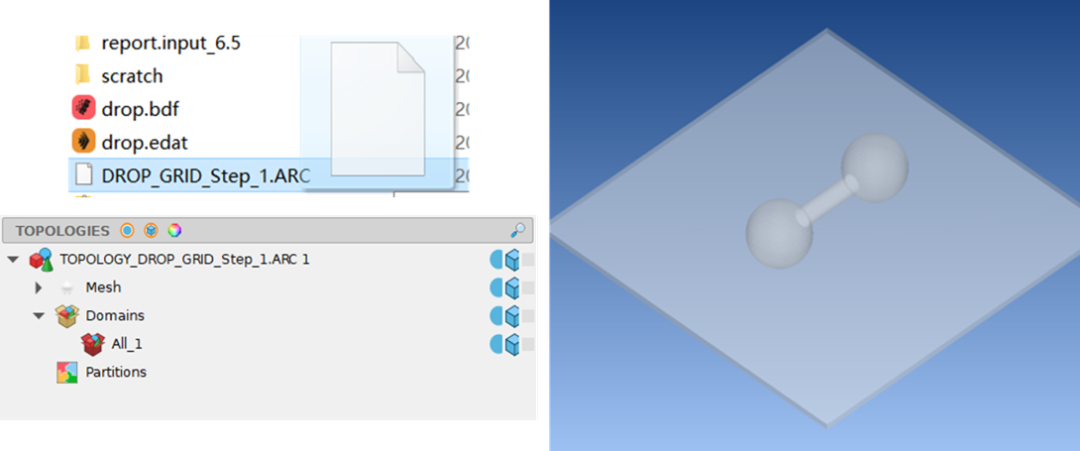

图 4导入Dytran分析结果
导入Dytran分析结果建立BC Mesh组件，该组件能够将振动结果映射到声学网格当中，以进行声辐射的计算。
图 5模型设置
使用BC Mesh时，需要关联Coupling Surface，将冲击结果映射到Coupling Surface选中的声场网格上。提交计算后，各监控点声压级曲线以及压力云图如下图所示。

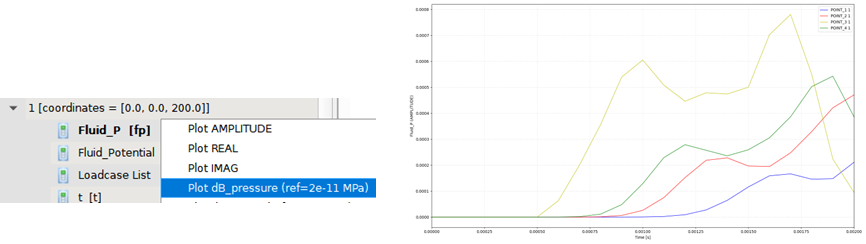

图 6 声压级曲线

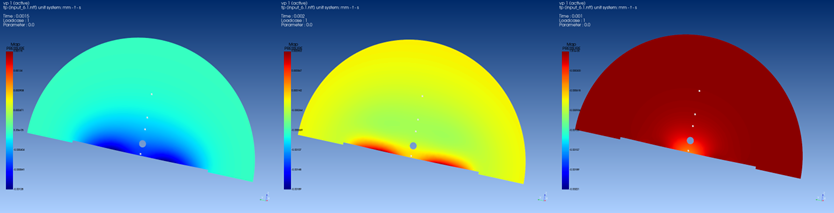

图 7 各时刻压力云图
采用Dytran与Actran进行联合仿真，可以快速且便捷的进行碰撞以及跌落过程中的声场分析，同时，根据声场的分析结果，可以为结构的降噪优化提供相关理论参考。
