颠覆传统有限元分析的无网格快速仿真

Altair SimSolid

Altair SimSolid是一款专为快速设计流程而开发的结构分析软件。与传统FEA相比，它消除了几何模型简化和网格划分这两个最耗时且专业知识要求较高的任务。它能够在几分钟内对具备完全几何特征的原始CAD装配体直接完成分析计算，而无需进行网格划分。
作为面向结构大型复杂装配体的仿真分析软件，相较于传统有限元分析软件，SimSolid软件具有显著的优势，接下来，让我们一起探索其关键优势，也欢迎大家在评论区留言讨论~

01 Altair SimSolid｜无网格特性

SimSolid软件采用无网格技术，这意味着在进行数值模拟分析时，不需要对结构表面进行网格划分。无网格技术提高了在复杂几何形状上的适应性，尤其适合于表面形状变化复杂的大型装配体结构分析。

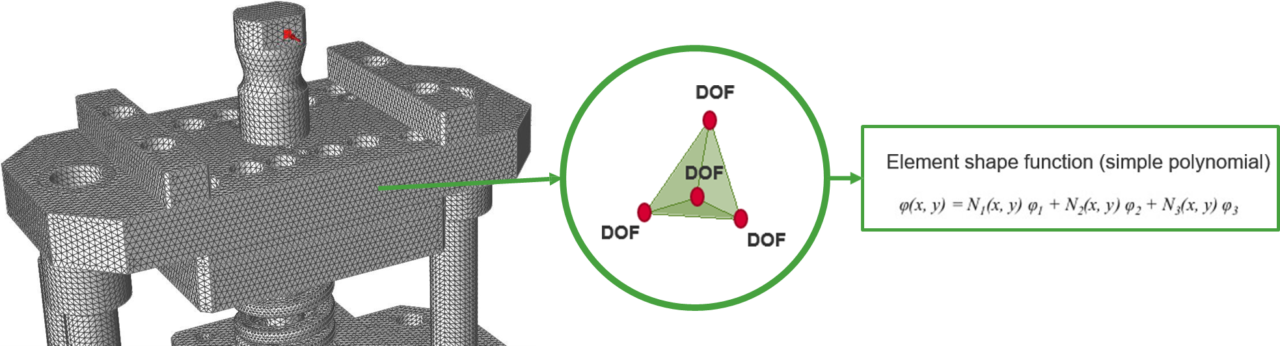

传统的有限元仿真：

更多的DOF→更多的分析时间

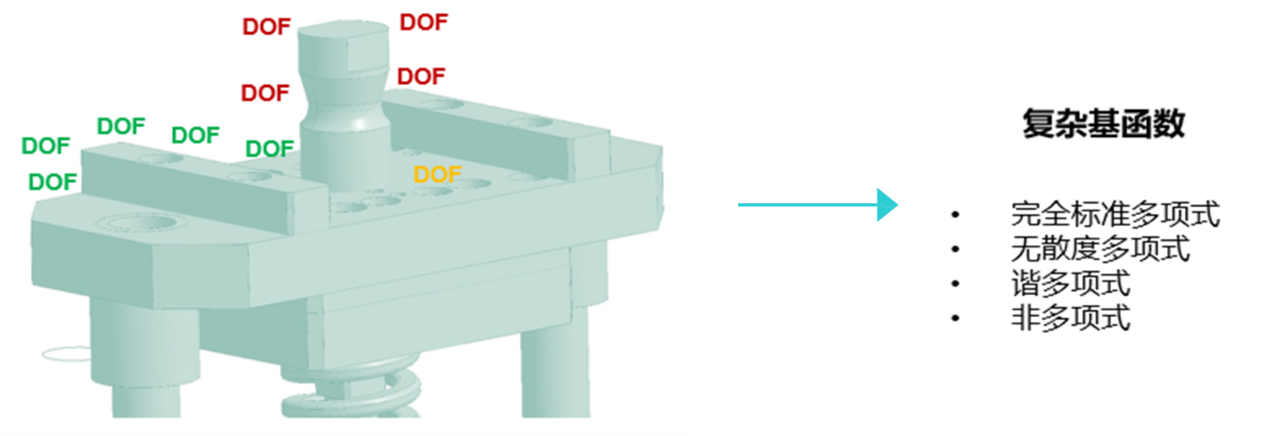

SimSolid 使用任意的几何形状和特征作为“有限单元”：

DOF在需要时被加入→降低需要求解的方程数→在短时间获取准确的结果

02 Altair SimSolid｜真实特征保留

由于无需网格划分，SimSolid能够更好地保留结构表面的几何特征，使得分析结果更为精确，尤其在对表面效应敏感的问题分析中具有优势。

03 Altair SimSolid｜降低硬件配置需求

SimSolid在设计上考虑了较低的硬件资源消耗，它对计算机硬件配置的要求相对较低，使得在普通配置的计算机上也能进行高效的仿真分析。

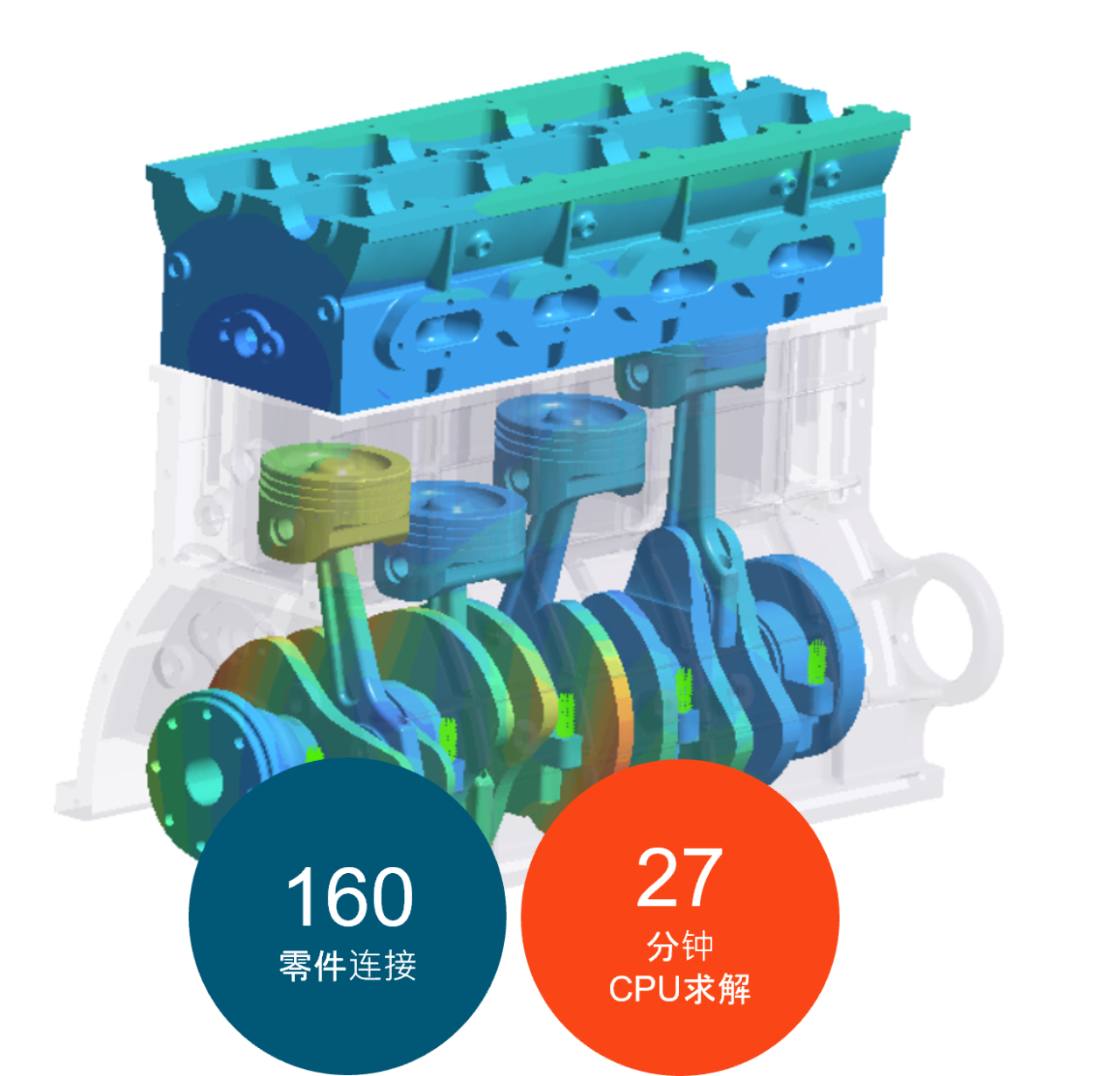

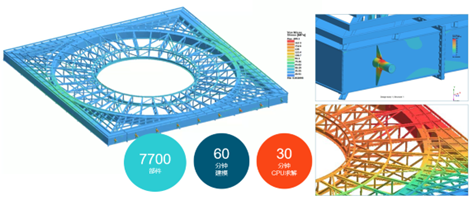

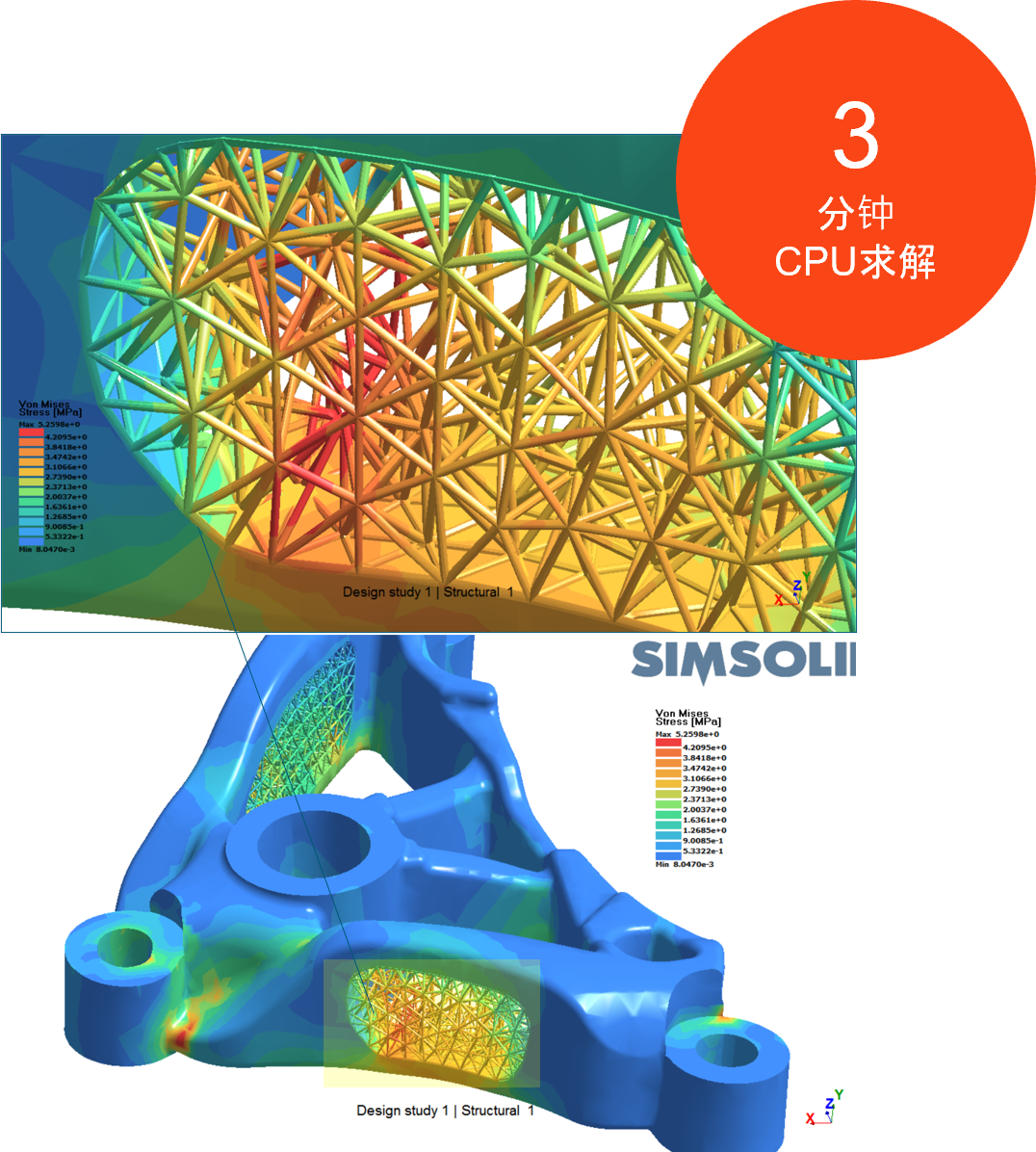

04 Altair SimSolid｜快速获取结果

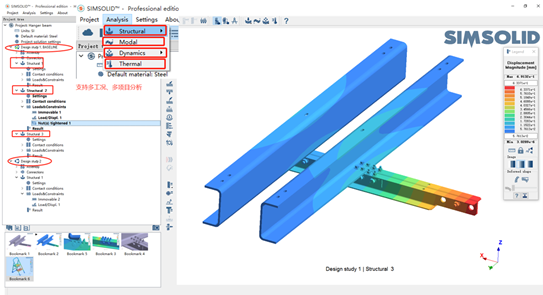

05 Altair SimSolid｜操作简便

无网格快速仿真的流程通常更为简便，SimSolid软件可能在用户界面和操作流程上进行了优化，使得非专业人员也能较为容易地使用和理解。

06 Altair SimSolid｜广泛的适用范围

对于那些传统有限元方法难以分析的复杂结构或非结构化区域，SimSolid提供了一种更为灵活和有效的分析手段。

SimSolid的核心功能包含多种多样的分析类型，各种类型的材料属性赋予，实际应用过程使用的连接方式以及仿真分析的后处理查看的不同响应方式。下面为大家列举了分析类型支持、材料类型支持、连接方式支持、结果后处理响应支持。

分析类型支持

•  模态分析

•  线性静力学

•  屈曲分析

•  非线性静力学

•  频率响应分析

•  线性瞬态分析

•  随机振动分析

•  热传导分析

•  热固耦合分析

•  惯性释放

•  螺栓预紧序列工况

•  线性叠加

•  部分动力学响应

•  疲劳分析

材料类型支持

•  各向同性

•  弹塑性

•  刚性体

•  流体物体

•  正交各向异性材料

•  疲劳材料曲线

•  用户自定义

连接方式支持

•  自动创建

•  绑定接触、滑移等

•  可分离接触

•  螺栓连接

•  点焊

•  铆接

•  焊缝（实体）

•  虚拟连接（弹簧、铰、销）

•  粘胶

•  接头（铰链等）

•  柔性远程质量

结果后处理响应支持

•  位移、应力、应变与应变能、安全因子

•  速度、加速度、平均辐射能

•  固有频率与振型

•  XY曲线图

•  模态参与因子

•  接触力、约束反力

•  螺栓与焊接内力

•  应力线性化
