在山地光伏项目的前期设计与后评估阶段，计算发电量是至关重要的。为了更准确地进行评估和考量，可以利用光伏方阵CAD平面布置图，在PVsyst软件中进行建模。PVsyst提供了强大的功能，能够根据布置图将光伏方阵转化为三维模型，并进行精确的能量模拟和发电量计算。
然而，面对PVsyst简易且不友好的建模界面，拿着如此复杂的地形和布置，有没有一种无从下手的感觉？从CAD到PVsyst模型，对于复杂的山地项目，可能至少要一个星期的时间。
下面我们介绍用Candela3D软件，只需要以下几步、10分钟左右即可完成上述操作：
1. 对布置好了的CAD图纸进行预处理。
（1）处理等高线图层，选中等高线后通过Candela 3D CAD插件快捷命令“setplines”可以将该图层内所有等高线属性为三维多段线或二维多段线转换为多段线，再将多段线的全局线宽设为0，厚度设为0，线型设为连续。
（2）将等高线图层和方阵图层选中后使用“wblock”命令另存为一个新的CAD图纸即可。
2. 读取新图纸中的坐标原点。
（1）建图层“坐标原点”，并使用该图层屏幕左下角绘制矩形框。此时需要注意的是该矩形框左边线和下边线一定要超过原图形范围。
（2）使用Candela 3D CAD插件快捷命令“getzero”读取该图层坐标即可。
3. 读取新图纸中的方阵信息。
使用Candela 3D CAD插件快捷命令“gc2c”读取矩形块参照，选择读取的方阵图层，然后设置方阵相关信息即可。在这里我们贴心的设计了对比设置方阵长宽与读取方阵长宽功能，以防输入错误。导出后我们可以看到生成了一个后缀为“c2c”的文件。
4. 将新图纸导入至SketchUp中。
此时需要注意的是选中图纸以后点选“选项”，里面所有信息不要勾选。
5. 通过Candela 3D SU插件进行地形生成。
（1）进行项目设置。分别填写“项目设置”选项卡中内容，此时原点坐标需要填写步骤2中读取的原点坐标。
（2）生成地形。在“生成地形”选项卡中的“等高线/散点”中选择等高线图层，此时若导入的图纸中有“GCD”图层，则系统会自动识别该图层，选择后点击“开始”则生成3D地形。
6.导入光伏方阵。
在“方阵”布置选项卡中，使用“导入布置”功能选择步骤2中生成的中间文件即可。
7. 将SU模型导入至PVsyst中进行阴影遮挡分析。
（1）使用Candela3D生成PVsyst模型。在“导出到PVsyst”功能中可选择“全部导出”或“划定范围导出”，同时软件还支持“导出山体面”或“仅导出山体高程点”，前者计算量大，但会考虑山体对方阵的遮挡。

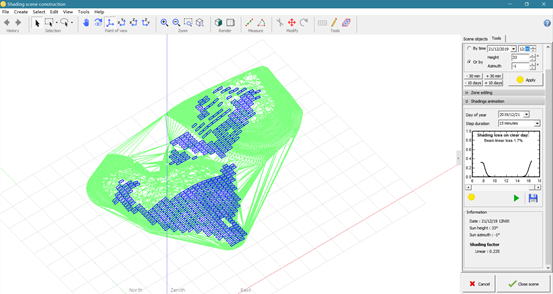

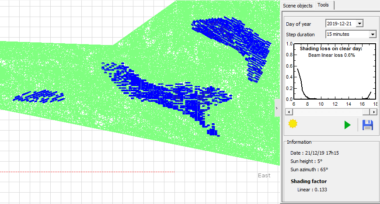

（2）在PVsyst设置后地理位置后，将导出的的文件导入“Near Shading”并做阴影曲线分析。
通过上述步骤我们可以通过Candela3D快速将布置好的CAD文件创建三维模型并导入PVsyst中进行发电量仿真。
