适用版本：所有版本
用过NX4.0版本做NXCAM的用户都知道，NX4.0有一个比较强悍补体功能-简化体，现在使用NX4.0的己经比较少了，大部份用户入门都是使用高版本的NX，比如：NX12.0…NX1961之类的版本，这些版本比经典的NX4.0多了同步建模的工具条，里面的功能也比较实用，如：删除面…也有一些经典的功能被替代，如简化体被隐藏了、变换功能一分为二，这让很多使用经典版本NX的人一时难以转换过来，为此，还需要添加一个环境变量才能在高版本NX里面看到熟悉的简化体功能。
环境变量的值根据版本不同设置相应的变量值。NX6.0-NX9.0设置如图1，NX10.0-最新版本设置如图2。
图1
图2

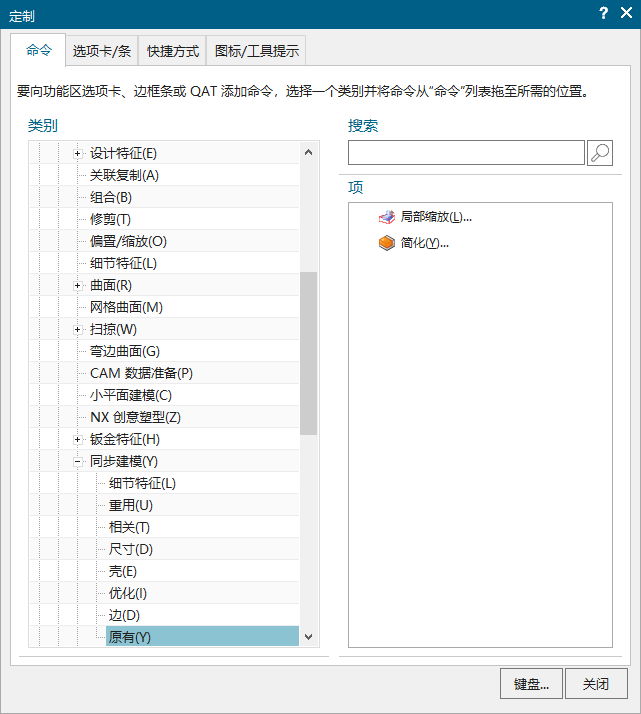

以NX1961版本为例，通过NX的定制命令-菜单-插入-同步建模-原有，找到简化体命令，拖拽到NX的功能区即可使用简化体功能。
图3

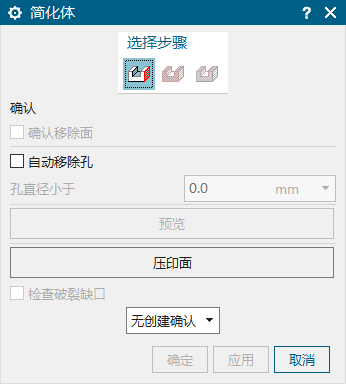

运行简化体功能，如图4。
图4
