作者：陈文亮审校：黄健泳

适用版本：NX

在设计工作中，往往会遇到这样的情况：零件是由各个型号、规格不同的型材焊接组装而成的。在工程图中，我们需要将这些型材的规格、型号、尺寸列到下料尺寸表中。而当这些型材的尺寸通过手填的形式呈现在尺寸表中时，尺寸值不会因型材的变化而变化。这时，在更改完模型后，我们还需进入工程图，修改此手工尺寸，才能保证工程图与模型的一致性。

利用模型中的属性功能，可以保证工程图中手工尺寸的值跟随实际模型尺寸的值改变。

>>>>

步骤一

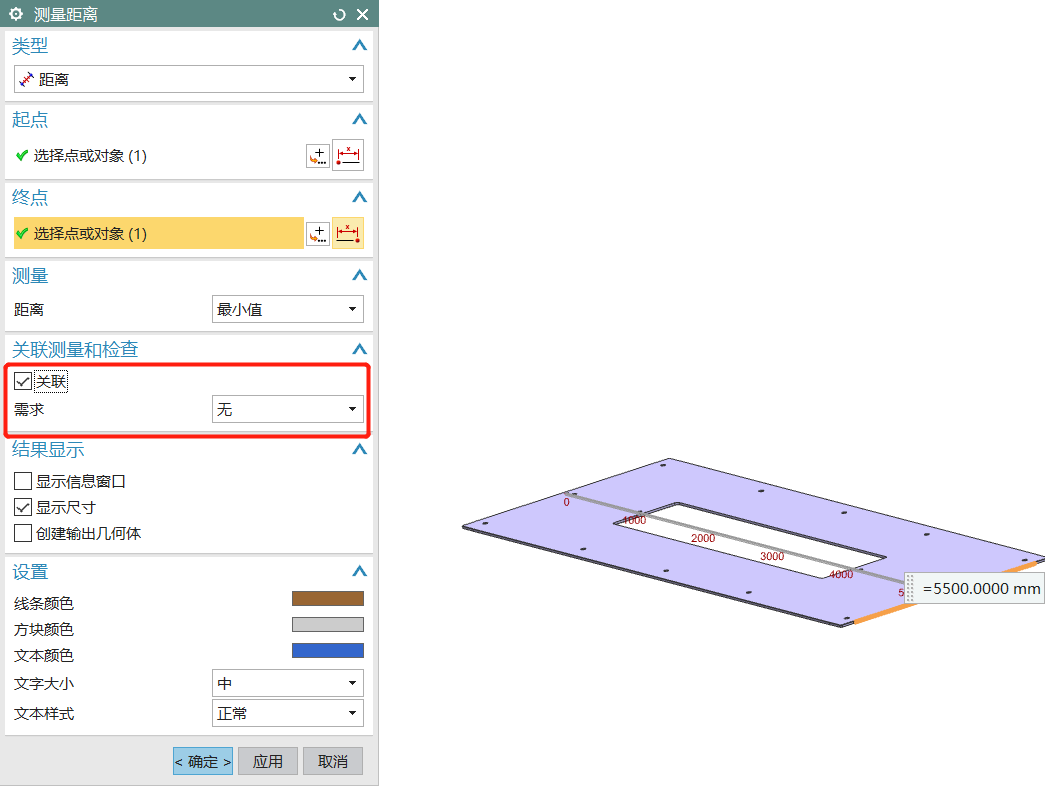

显示需要下料的型材，通过分析—测量距离命令，测量该型材各关键尺寸的值（如图1）。将“关联”复选框打钩。

工程图手工尺寸关联

图1

>>>>

步骤二

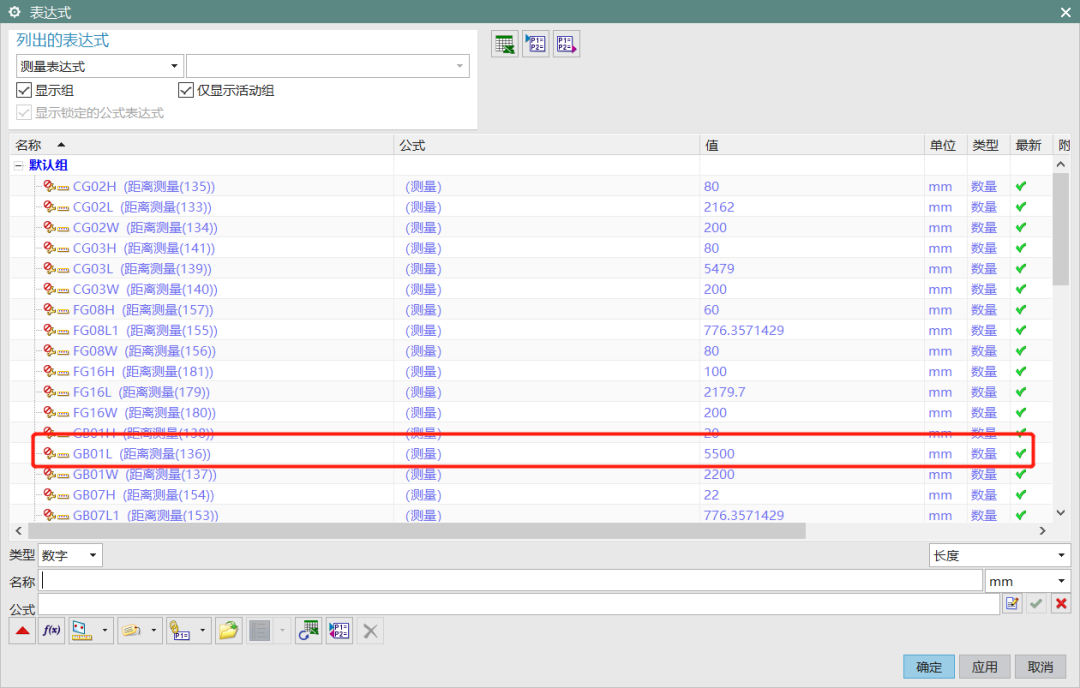

打开表达式，在“测量表达式”中找到步骤一创建的测量表达式，将表达式名称改为能表示其用途的名称（如图2）。

工程图手工尺寸关联

图2

>>>>

步骤三

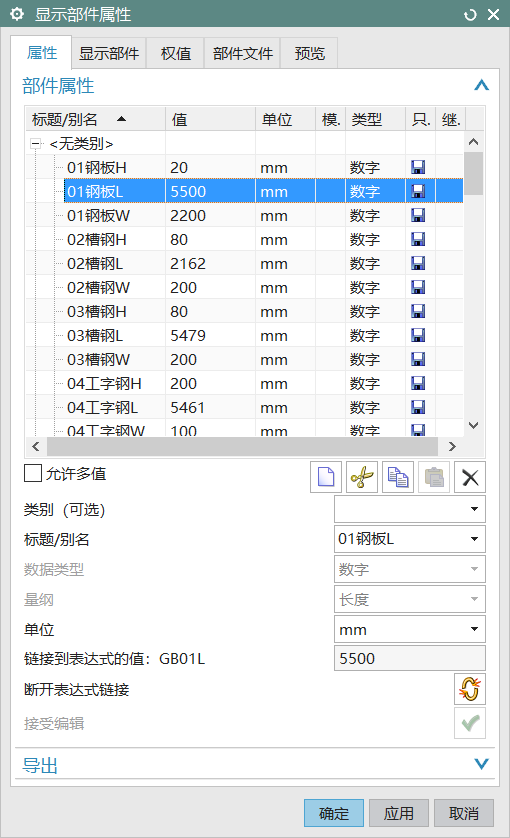

打开文件——属性，创建新属性，属性名称为“01钢板L”，值通过链接表达式的方法关联到步骤一创建的表达式（如图3）。

工程图手工尺寸关联

图3

>>>>

步骤四

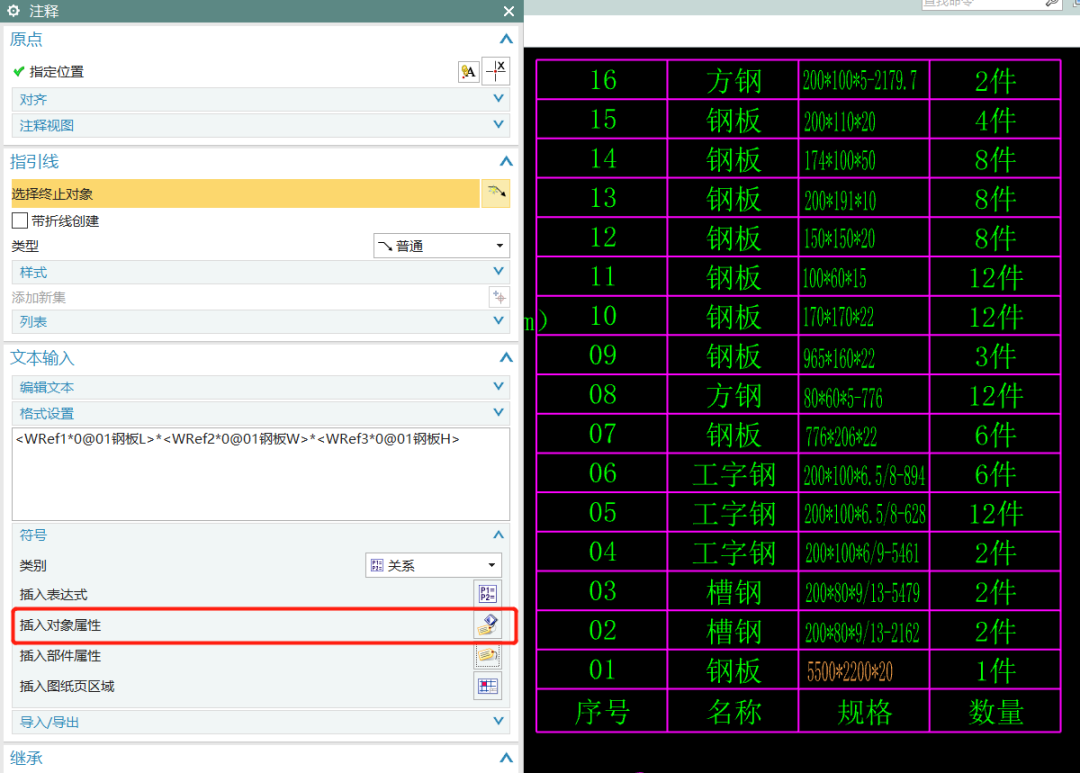

打开工程图，通过注释的形式，插入对象属性，将该型材的尺寸属性插入该注释，保证注释中的尺寸值与实际尺寸值一致（如图4）。

工程图手工尺寸关联

图4
