适用版本：NX6以上
NX中我们经常用到曲线，在开发过程中，我们需要去分析曲线数据。此文中介绍一下如何在两条相连曲线之间创建倒角（至少一条曲线是直线段，另一条可以是直线段或者圆弧）。
首先我们要确保两个曲线结构都是相连的线，找到相连的交点，然后两条曲线各自从交点处缩短一定的距离，计算出曲线的新端点，再创建一条线段连接两个端点。

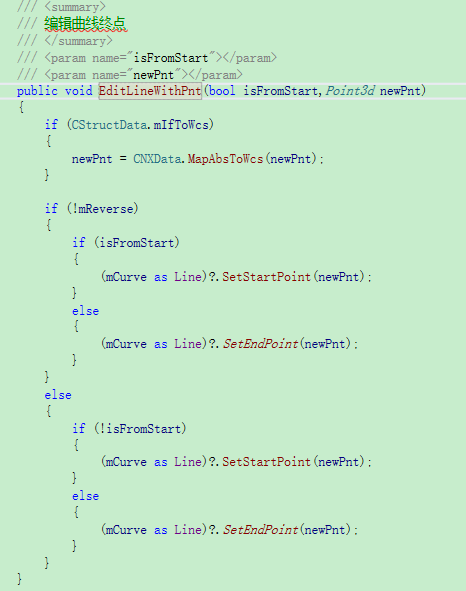

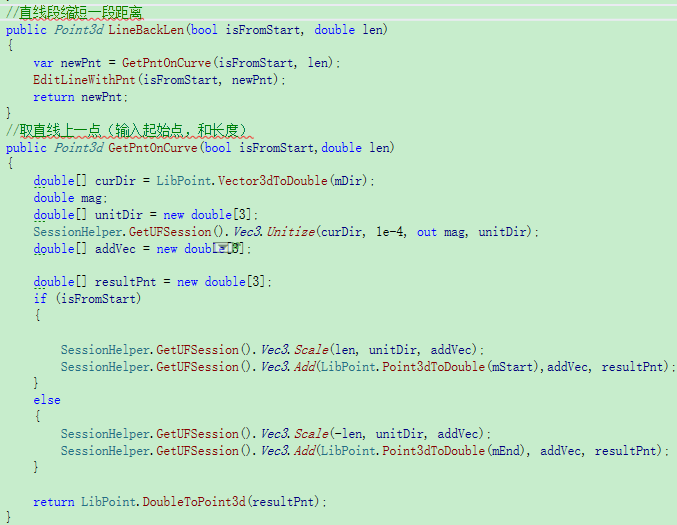

直线段缩短一段距离要简单点，线段可以求出两个端点，并确定单位向量。根据相连点的位置，通过向量计算可以确定新点的位置，再通过曲线编辑端点的方式进行重新设置曲线长度：

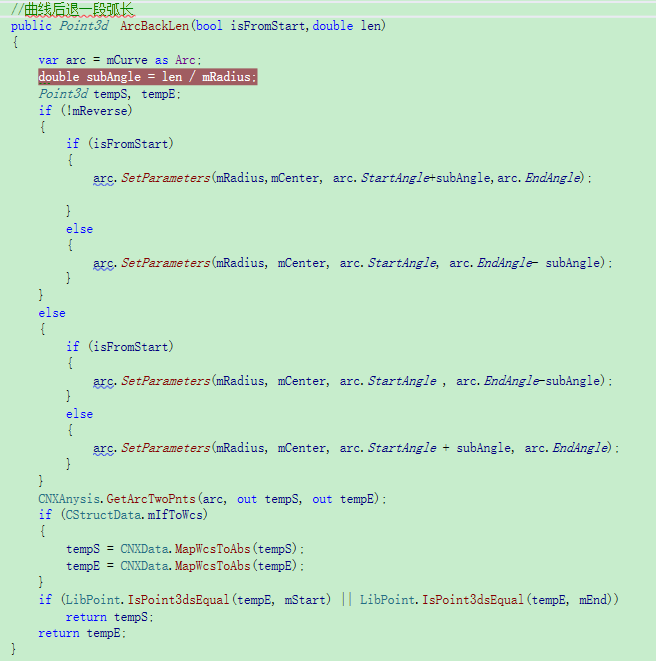

圆弧缩短一段距离要稍微麻烦点，通过已知要缩短的距离，除以圆弧的半径，确定弧度（角），然后对圆弧进行起始角或者终止角的编辑，缩小弧度角指定角度，并计算出新的端点：

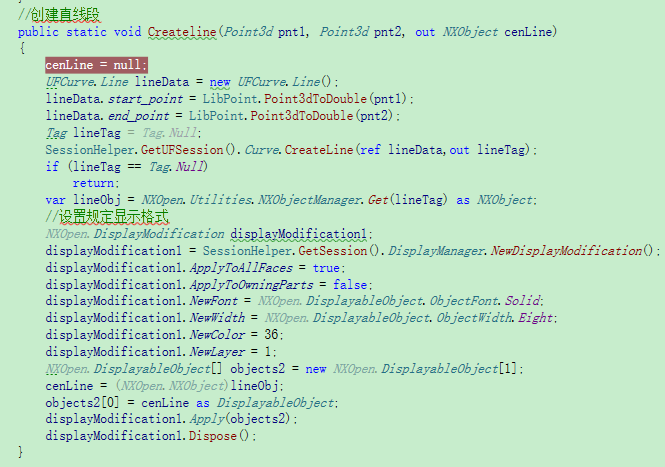

创建直线段，连接两个新端点作为斜角：
NX有老版的创建曲线倒角功能，但是使用起来不是很方便，而且需要指定方向的相关数据，涉及正向反向，需要去尝试操作。所以我们可以自己通过数学算法，求出倒角后的点的位置，进行曲线编辑，缩短指定距离，然后再创建直线段连接新端点，保证一次正确。
