适用版本：NX所有版本
在NX制图标注时，我们经常会遇到螺纹孔或孔的分度圆标注直径的情况，有时想在剖视图中表达分度圆直径的尺寸，此时我们会用到“圆柱式”尺寸标注，这样尺寸会自带“Φ”，不用我们自己输入””了，但是出现了一个标注尺寸错误，分度圆直径尺寸被无故放大了一倍。今天就带大家正确使用圆柱式尺寸标注。

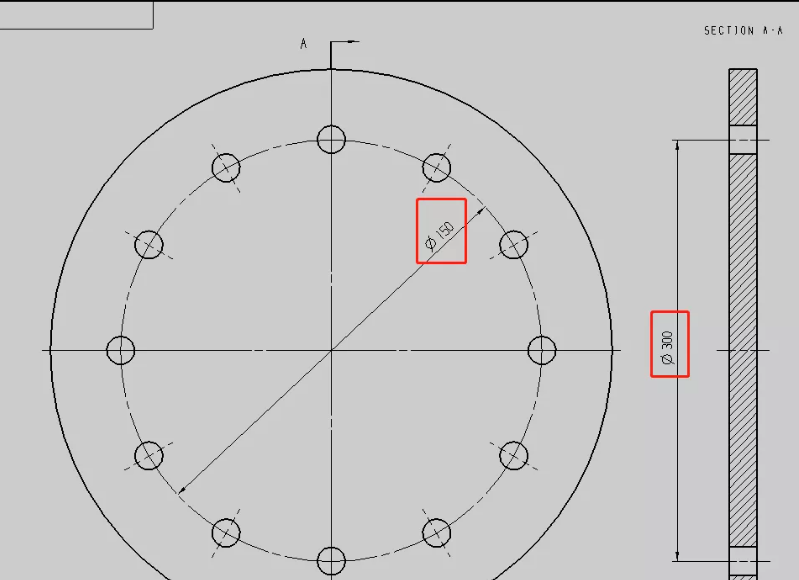

如图1所示，真正的分度圆尺寸为Φ150，但使用“圆柱式”尺寸标注时，标注出来的尺寸居然是Φ300。
图 1
出现上述情况的原因是，在使用“圆柱式”尺寸标注时，选择的是两个孔的中心线，这样就导致了标注出来的尺寸加大了一倍。
此时，可按照以下步骤进行操作：

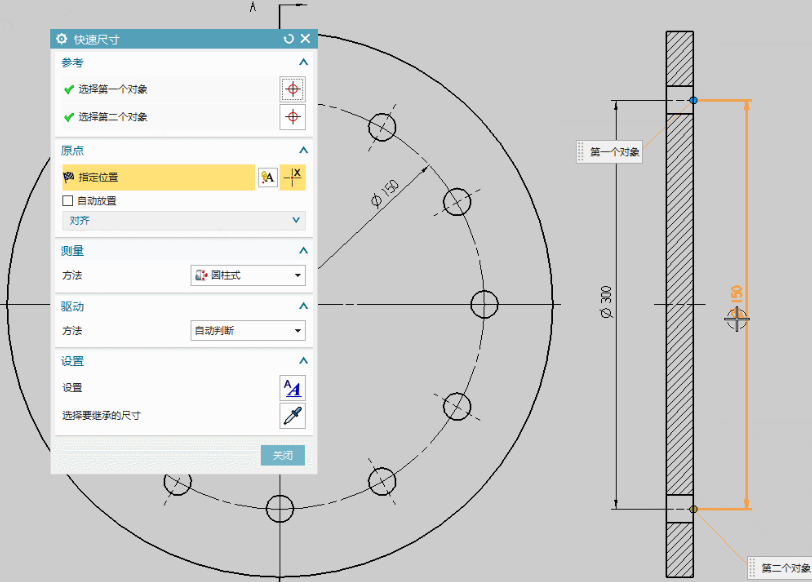

1.选择“圆柱式”尺寸标注；

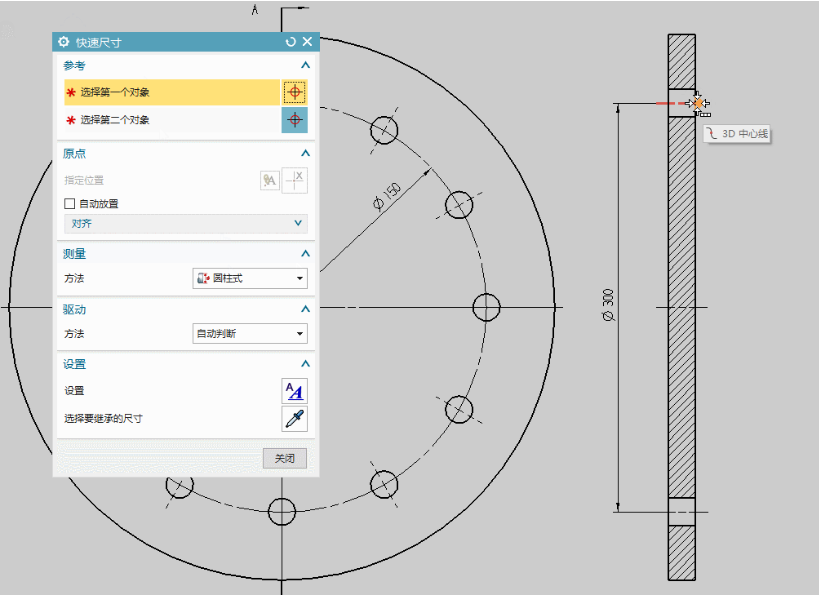

2.选择第一个对象：将鼠标放在孔中心附近，等待出现“…”是选择孔的圆弧中心，注意不要选择中心线；

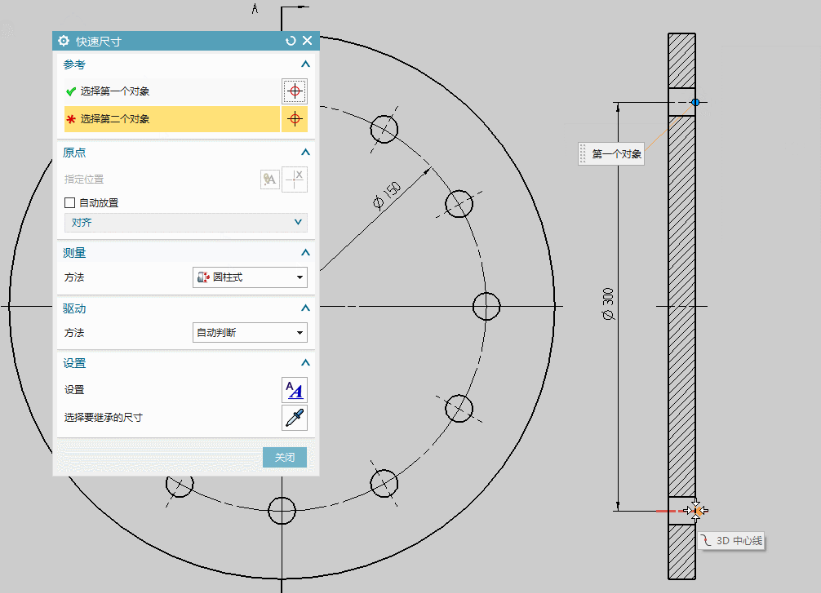

3.选择第二个对象：重复上面的操作选择下面的孔的圆弧中心；
4.选择摆放尺寸的位置。
图 2
图 3
