适用版本：NX1953
当进行多CAD协同设计时，一般会对导入NX的非参模型进行编辑，可使用NX的同步建模工具集进行各种编辑操作，但对阵列特征参数调整仍比较麻烦，通常需要保留一个特征面组，删除其它的，再重新阵列。为应对这一场景需求，西门子在NX1953以后版本增加了一个新功能：调整整列大小（如图1所示），这个功能采用了特征识别技术，能够自动识别所有相同的面组，自动判断它们的空间位置，进而推断出其阵列方式和阵列参数，形成可编辑的阵列特征，便于用户编辑。
图1
下面是一个非参模型阵列特征编辑案例，让我们用调整特征大小功能来快速编辑一下，具体操作如下：

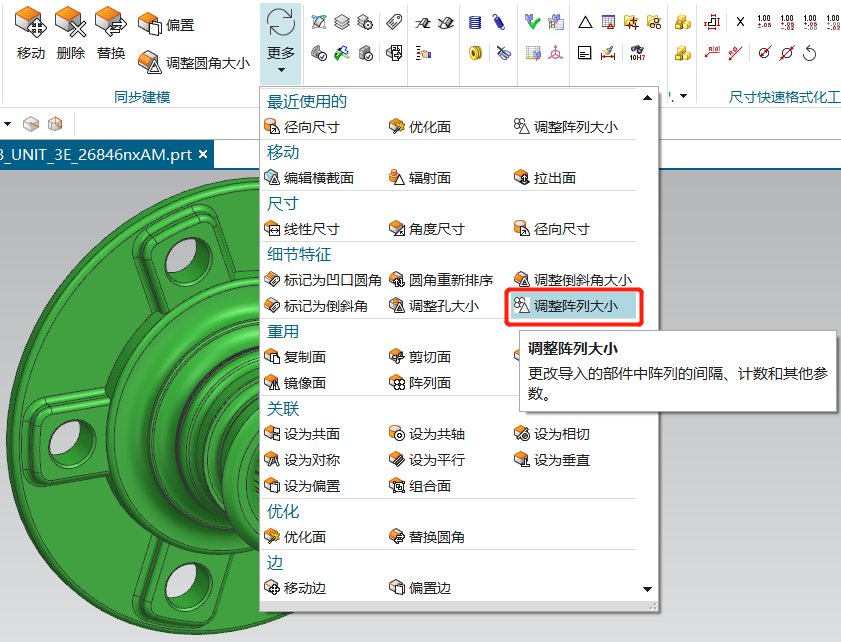

（1）打开NX1953，导入或打开其它CAD软件的模型，在建模环境下，找到同步建模命令组中的调整阵列大小功能，如图2所示：
图2

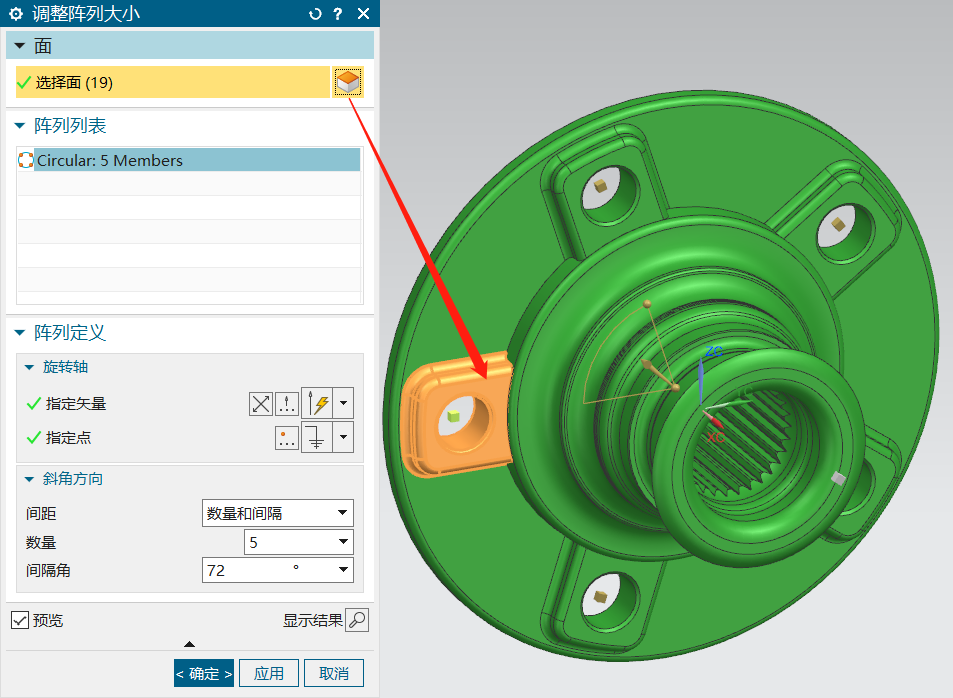

（2）打开工具后，选择要调整阵列的其中一个特征面组，系统将自动判断是否存在阵列特征，如果有，会显示在阵列列表中，并定义出阵列轴，阵列数量、间距，如图3所示：
图3

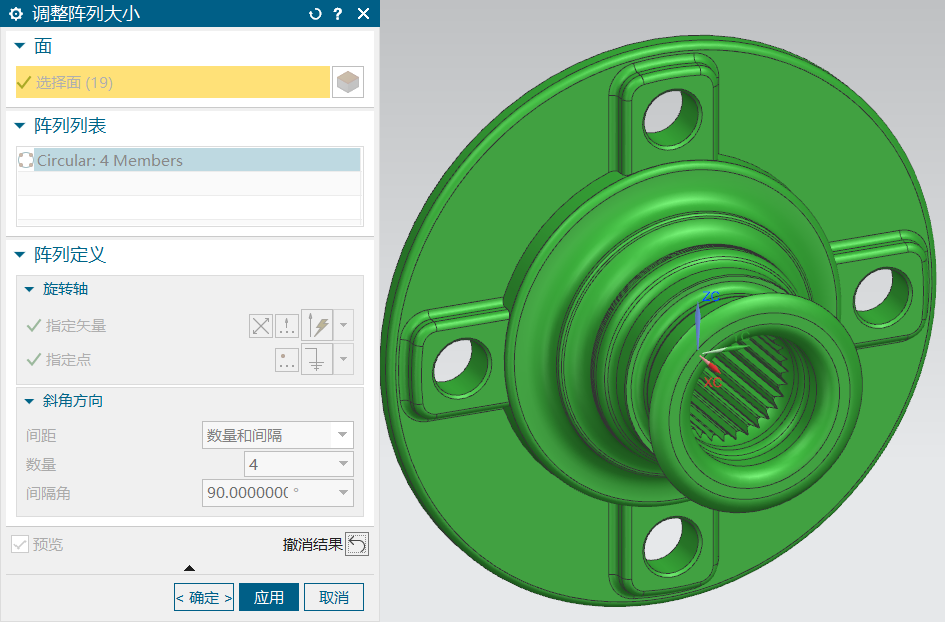

（3）可以直接编辑阵列参数，例如：阵列数量4，间距90°，系统将创建新阵列特征，如图4所示：
图4

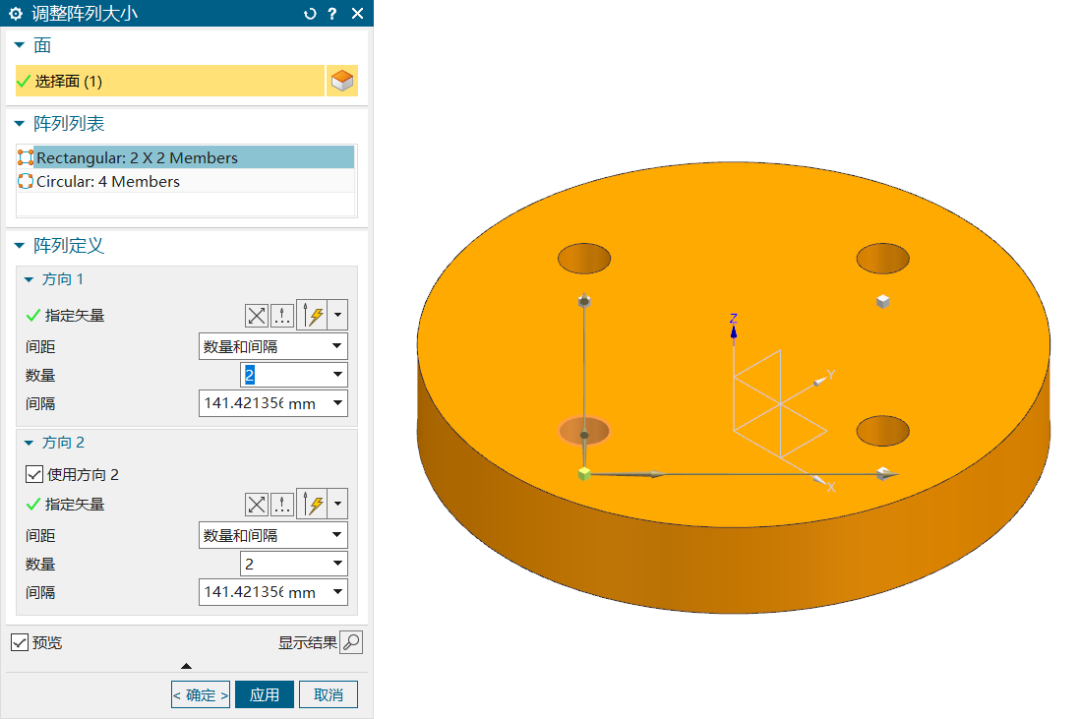

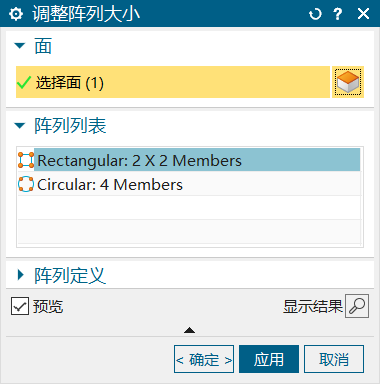

注意：如有多种阵列结构，系统会将其全部列出来，用户可以根据需要，选择其中一种来编辑。如图5所示：
图5
这个功能很方便，所以在这里分享给大家，希望对大家设计工作有所帮助。
